nebo opraveny. Nedodržení tohoto pokynu může vést k
vážným poraněním.
Montáž
Držák
Montáž držáku kompresoru se provádí následujícím způ-
sobem:

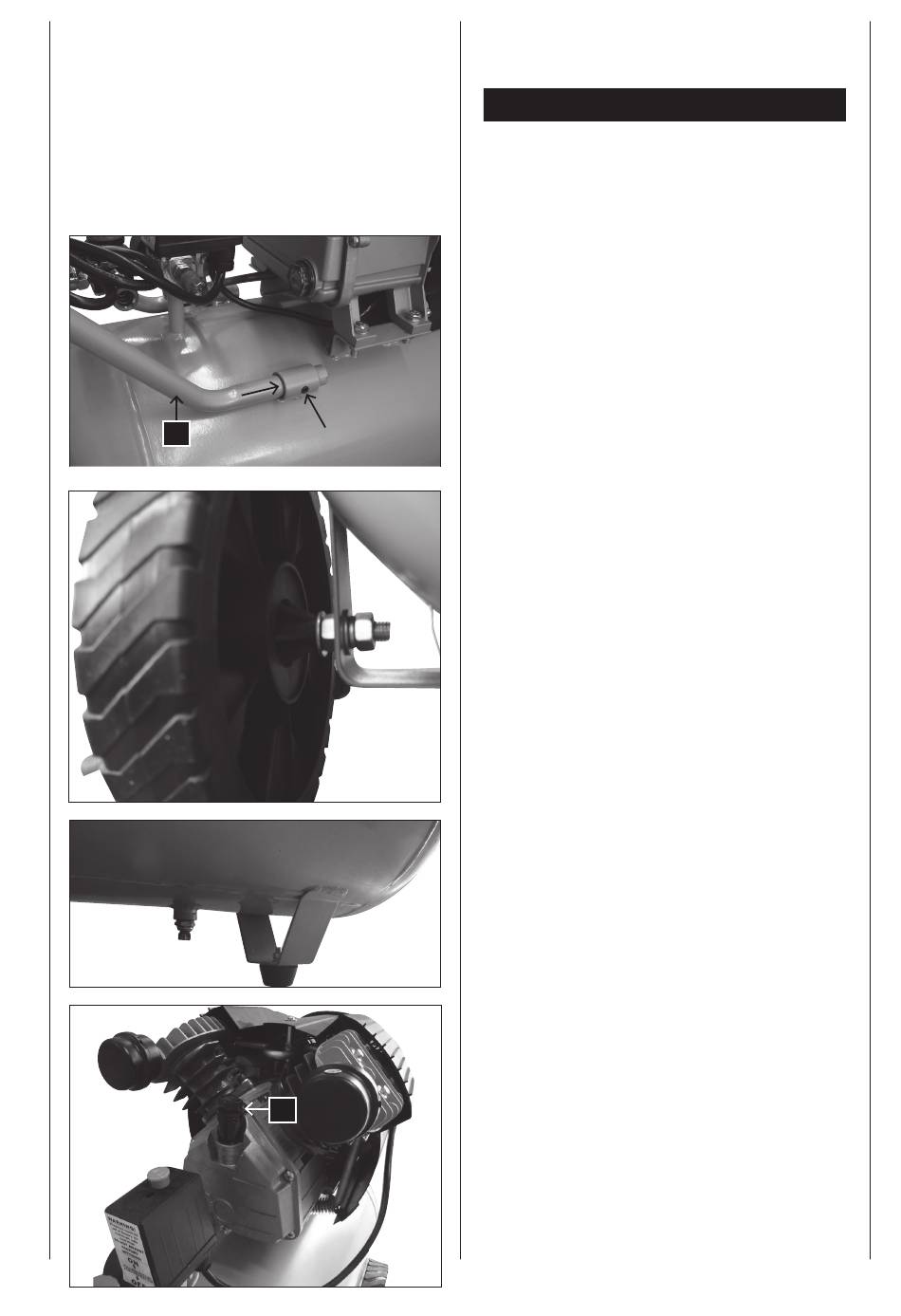

Obrázek 2
1. Vyjměte dva závitové kolíky z tašky s příslušenstvím a
vložte je do otvorů se závitem na trubicích držáku.
2. Strčte dva konce držáku do montážních otvorů.
3. Pro připevnění držáku v jeho místě dotáhněte šrouby.
Kolečka, obrázek 3
1 Pro připevnění kolem kol (12) nejprve provlečte kotouč
s čepovým šroubem skrz kolo a poté přidejte na vnitřní
stranu kola kotouč a šestihrannou matku. Matku utáh-
něte rukou tak silně, aby se kolo mohlo ještě otáčet.
2 Prostrčte kolovou soustavu skrz sponu pod nádrží.
3 Soustavu upevněte pomocí šroubu, bezpečnostní pod-
ložky a matky a pevně je utáhněte.
4 Tento postup opakujte i pro druhé kolo.
Gumová pata, obr. 4
Gumovou patu upevněte pomocí šroubu, podložky a ma-
tice ke klapce na spodek přední části nádrže.
Olej, obrázek 5
Aby bylo zabráněno možnému rozlití oleje během přepra-
vy, je olej dodáván v samostatných nádobách.
Používání stroje bez oleje způsobí neopravitelné poško-
zení kompresoru a zrušení platnosti záruky.
1 Z horní části klikové skříně v krytu kompresoru odstraň-
te plastovou olejovou vstupní zástrčku s měrkou (14).
2 Zkontrolujte úroveň oleje. Úplně odšroubujte měrku.
Olej musí dosahovat ke značce.
3 Znovu vložte olejovou měrku (14) a upevněte ji.
