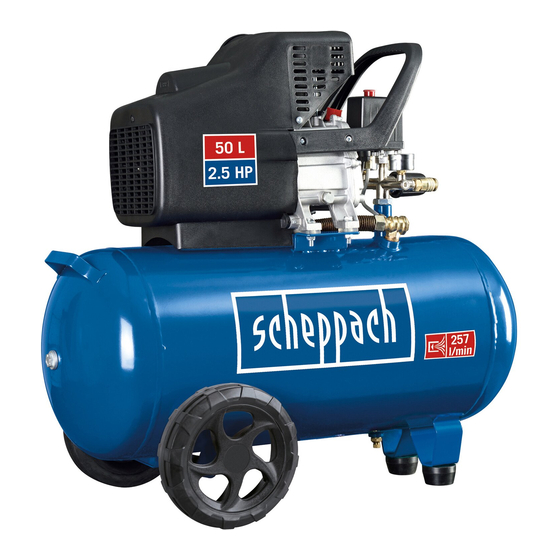

HC51

Kompressor

Original-Anleitung

Compresseur

Traduction du manuel d'origine

Kompresor

Tłumaczenie oryginału instrukcji obsługi

Kompresor

Překlad z originálního návodu

Kompresor

Preklad originálu - Úvod

Compressore

Traduzione dalle istruzioni d'uso originali

Kompresor

SLO

Prevod iz originalnih navodil za uporabo

Compressor

Translation of original manual

Kompressor

EST

Tõlge algupärasest kasutusjuhendist

Kompresorius

LIT

Vertimas iš originalaus naudotojo vadovo

Kompresors

LAT

Oriģinālās lietošanas instrukcijas tulkojums

Kompressor

Oversettelse fra original brukermanual

Kompressor

Översättning från den ursprungliga bruksanvisningen

Compressor

Vertaling van de originele handleiding

Kompressor

Oversættelse fra den originale brugervejledning

Kompressori

Käännös alkuperäisestä käyttöohjeesta

Компресор

Превод на оригиналното ръководство

Summary of Contents for Scheppach HC51

Page 1 Art.Nr. Art.Nr. 5906103924 5906107901 AusgabeNr. AusgabeNr. 5906103851 5906107850 Rev.Nr. Rev.Nr. 16/04/2015 09/01/2017 HC51 Kompressor Kompresorius Original-Anleitung Vertimas iš originalaus naudotojo vadovo Compresseur Kompresors Traduction du manuel d’origine Oriģinālās lietošanas instrukcijas tulkojums Kompresor Kompressor Tłumaczenie oryginału instrukcji obsługi Oversettelse fra original brukermanual...
Page 2 Nur für EU-Länder. Kun for EU-lande. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Elværktøj må ikke bortskaffes som allmindeligt affald! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- elektriske og elektroniske produkter og gældende national lovgivning skal werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer- brugt elværktoj indsamles separat og bortskaffes på...
Page 3 Kompressor Compresseur 06–31 Kompresor Kompresor Kompresor 32–56 Compressore Kompresor 58–79 Compressor Kompressor Kompresorius 80–103 Kompresors Kompresor Kompresor 105-129 Compressor Kompressor Kompressori 130-155 Компресор...
Page 4 Gebrauchsanweisung beachten! Veuillez lire le manuel d’utilisation avant toute utilisation! Nosić słuchawki ochronne! Dodržovat návod k obsluze! Dodržiavajte návod na použitie! Respecter le mode d‘emploi! Upoštevajte navodila za uporabo! Kasutusjuhised! Naudojimo instrukcijos! Lietošanas instrukcijas! Advarsel - les instruksjonsboken for å redusere risikoen for skade Varning - Läs bruksanvisningen för att minska skaderisken Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in acht nemen! Læs betjeningsvejledningen!
Page 5 Warnung vor elektrischer Spannung Attention au risques de choc électrique! Nosić słuchawki ochronne! Varování před elektrickým napětím Výstraha pred elektrickým napätím! Respecter le mode d‘emploi! Pozor pred električno napetostjo Kasutusjuhised! Naudojimo instrukcijos! Lietošanas instrukcijas! Advarsel mot elektrisk spenning Varning för elektrisk spänning Waarschuwing voor elektrische spanning Farlig elektrisk spænding Vaarallinen sähköjännite...
Page 6 Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei: • unsachgemäßer Behandlung, • Nichtbeachtung der Bedienungsanweisung, •...
Page 7 Constructeur: Producent: scheppach scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 Günzburger Straße 69 D-89335 Ichenhausen D-89335 Ichenhausen Informacja: Remarque Zgodnie z przepisami dot. odpowiedzialności za produkt Selon la loi en vigueur sur la responsabilité pour les pro- duits, le fabricant n’est pas tenu responsable pour tous...
Page 8 Gerät vertraut. • Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem Scheppach-Fachhändler. • Geben Sie bei Bestellungen unsere Artikelnummern so- wie Typ und Baujahr des Gerätes an. HC 51...
Page 9 • Pour les accessoires et les pièces standard, n’utiliser • W przypadku akcesoriów jak i części zużywalnych i zamiennych proszę używać wyłącznie części oryginal- que des pièces d’origine Scheppach. Vous trouverez-ces chez votre commerçant spécialisé Scheppach. nych. Części zapasowe otrzymacie Państwo u dealera Scheppach.
Page 10 Fig. 1 Legende, Fig. 1 Lernen Sie Ihr Gerät kennen Handgriff Druckschalterabdeckung EIN/AUS-Schalter Tankdruckmesser Einstellknopf Einstellbares Ablassventil Einstellbarer Ablassventilmesser Sicherheitsventil Ölablassschraube 10 Kondenswasserablassschraube 11 Lufttank 12 Rad (2x) 13 Sicherheitsschild 14 Öleinlassstopfen 15 Luftfiltereinheit 16 Ölstandssichtglas m Allgem eine Sicherheitshinweise Bewahren Sie diese Gebrauchs- und Bedienungsanweisung gut auf und stellen Sie sie den Personen zur Verfügung, die das Gerät benutzen.
Page 11 Vous pouvez obtenir les pièces de rechange auprès de votre concessionnaire Scheppach. stwa. Proszę używać kompresora tylko zgodnie z zalece- niami producenta. • Avec toute commande, veuillez indiquer notre numéro d’article ainsi que le type et l’année de construction...
Page 12 3 Schützen Sie sich vor elektrischem Schlag – Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten). 4 Halten Sie Kinder fern! – Lassen Sie andere Personen nicht das Werkzeug und das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
Page 13 gdzie występuje zagrożenie pożarem lub wybu- soumis à des risques d‘incendie ou d‘explosion. 3 Assurer une protection contre les chocs électriques chem. 3 Proszę pamiętać o właściwym oświetleniu – Éviter tout contact du corps avec les pièces mises – Unikać zetknięcia części ciała z uziemionymi à...
Page 14 ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfül- len, um den einwandfreien Betrieb des Elektro- werkzeugs zu gewährleisten. – Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkann- te Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungs- anleitung angegeben ist.
Page 15 wie zamontowane, aby zapewnić bezpieczeństwo doivent être remplies pour garantir un fonctionne- urządzenia. ment impeccable de l‘outil électrique. – Uszkodzone elementy zabezpieczające i części – Sauf indication contraire dans la notice d‘uti- naprawiać niezwłocznie w autoryzowanym ser- lisation, les dispositifs de protection et pièces wisie lub wymieniać, o ile nie podano inaczej w endommagés doivent être réparés ou remplacés instrukcji obsługi.
Page 16 Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden. • Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungsgefahr! Sicherheitshinweise beim Farbspritzen • Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr! •...
Page 17 – Podczas pracy z pistoletem na sprężone powietrze • Portez des lunettes de protection lorsque vous travaillez nosić okulary ochronne. Ciała obce i uniesione przez avec le pistolet à air. Descorps étrangers et des pièces sprężone powietrze przedmioty mogą być przyczyną emportées par le souffle peuvent provoquer facilement obrażeń.
Page 18 m Bestim m ungsgem äße Verwendung Die Maschine entspricht den gültigen EG-Maschine nricht- linien. • Die Maschine nur im technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahren- bewusst unter Beachtung der Bedienungsanweisung benutzen. • Insbesonders Störungen, die die Sicherheit beeinträch- tigen können, umgehend beseitigen (lassen).
Page 19 m Utilisation conforme m Używanie zgodne z przeznaczeniem Maszyna odpowiada obowiązującym Dyrektywom WE Cet appareil correspond aux directives européennes concer- dot. maszyn nant les appareils électriques. • Należy używać urządzenia tylko w nienagannym stanie • N’utilisez l’appareil que lorsqu’il est dans un état tech- technicznym, jak i zgodnie z przeznaczeniem oraz ze nique impeccable.
Page 20 Warnung: Falls ein Luftschlauch abgebrochen oder beschädigt ist, muss die Luftzufuhr am Kompressor abgeschaltet werden. Ein gebrochener Luftschlauch, der nicht abgestützt ist, ist extrem gefährlich und kann sehr schnell rotieren, wobei Personen getroffen oder Fremdkörper in die Luft geblasen werden können. Versuchen Sie nicht, den Schlauch zu fangen, sondern entfernen Sie sofort alle Zuschauer aus dem Gefahren- bereich, drehen Sie die Luftzufuhr ab, schalten Sie den...
Page 21 Ostrzeżenie: Avertissement : Jeśli wąż powietrza zostanie przerwany lub uszkodzo- Si une conduite forcée se casse ou est endommagée, l’arrivée ny, należy wyłączyć dopływ powietrza do kompresora. d’air au compresseur doit être arrêtée. Une conduite forcée Przerwany a nienaprawiony wąż powietrza jest wyjątko- qui n’est pas sur un support est extrêmement dangereuse wo niebezpieczny.
Page 22 Luftfilter, Fig. 5 Fig. 5 Warnung: Der Luftfilter muss vor dem ersten Einsatz mon- tiert werden. Ein Betrieb ohne Luftfilter beschädigt den Kompressor und macht die Garantie ungültig. Der Luftfilter (15) wird auf der rechten Seite des Zylinders eingeschraubt und festgezogen. Inbetriebnahm e Warnung: Unbedingt vor dem ersten Einsatz Ölstand überprüfen!
Page 23 Filtr powietrza, Rys. 5 Filtre à air, Fig. 5 Avertissement: Le filtre à air doit être monté avant la pre- Ostrzeżenie: Przed pierwszym użyciem należy zamonto- wać filtr powietrza. Praca bez filtra powoduje uszkodzenie mière utilisation. Le fonctionnement sans filtre à air en- kompresora i prowadzi do utraty gwarancji.
Page 24 4 Der Druck des einstellbaren Auslasses kann, wie am einstellbaren Auslassdruckmesser (7) gezeigt, durch Drehen des einstellbaren Knopfes (5) geändert werden. Achtung: Um den korrekten Ausgang am Ausgangsmesser ablesen zu können, muss Luft durch den Ausgang fließen. Das einstellbare Ventil muss justiert und das Messgerät bei offenem Ventil abgelesen werden, während die Luft aus dem einstellbaren Ablass durch das Zubehör fließt.
Page 25 wym, ciśnienie tego zaworu może być zmieniane przez 4 La pression de la sortie réglable peut, comme indiqué pokręcenie regulowanej gałki (5). sur le manomètre réglable de la pression de sortie (7), Uwaga: Żeby można było odczytać właściwy wynik na être réglée par rotation du bouton réglable (5).
Page 26 Wartung Warnung: Bei allen Wartungs- und Reinigungsarbeiten den Motor abschalten und den Netzstecker ziehen Fig. 9 und 10 Fig. 9 1 Nach den ersten zehn Betriebsstunden leeren Sie das Öl im Kurbelkasten und füllen sauberes Öl nach. Entfernen Sie dazu den Ölstopfen am Kurbelkasten (links unten vom Kurbelkasten).
Page 27 Konserwacja Maintenance Ostrzeżenie: Podczas wszystkich prac konserwacyj- Avertissement : Pour tous les travaux de maintenance et de nych i czyszczenia wyłączyć silnik i wyciągnąć wtycz- nettoyage, arrêter le moteur et débrancher la fiche d’alimen- kę sieciową. tation Rys. 9-10 Fig. 9 et 10 1 Po pierwszych dziesięciu godzinach pracy proszę...
Page 28 Alkohol, Benzin oder ein anderes Putzmittel. 5 Verwenden Sie nie ätzende Mittel, um Kunststoffteile zu reinigen. Vorsicht: Wasser darf nie in Kontakt mit dem Gerät kom- men. m Elektrischer Anschluss Der installierte Elektromotor ist betriebsfertig angeschlos- sen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.
Page 29 holu, benzyny lub innych środków czyszczących. nettoyage. 5 Ne jamais employer de produits corrosifs pour nettoyer 5 Do czyszczenia części z tworzywa sztucznego proszę nigdy nie używać środków żrących. les pièces en matière plastique. Ostrożnie: Nigdy nie wolno dopuścić do kontaktu urzą- Prudence: L’appareil ne doit jamais venir en contact avec dzenia z wodą.
Page 30 Fehlersuche Störung Mögliche Ursache Abhilfe Motor läuft nicht Stromfehler oder Netzspannung Netzspannung überprüfen. an, läuft zu langsam zu niedrig. Stromkabel zu lang oder zu dünn. Neues Kabel beim Händler besorgen. oder wird extrem Fehlerhafter Druckschalter. Durch Händler reparieren oder austauschen lassen. heiß.
Page 31 Poszukiwanie usterek Usterka Możliwa przyczyna Środek zaradczy Silnik nie pracuje, pracuje za wolno Usterka związana z prądem lub zbyt niskie Sprawdzić napięcie zasilające. lub skrajnie się nagrzewa. napięcie zasilające. Kabel elektryczny za długi lub za cienki. Postarać się o nowy kabel od dealera. Wadliwy przełącznik wciskowy.
Page 32 Výrobce Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Strasse 69 D-89335 Ichenhausen/Německo Poznámka V souladu se zákonem o odpovědnosti produkt určený k použití není výrobce tohoto stroje odpovědný za škody ke kterým dojde na samotném stroji nebo ve spojení s tímto strojem v případě...
Page 33 Výrobca: Costruttore: Scheppach scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Strasse 69 Günzburger Straße 69 D-89335 Ichenhausen/Nemecko D-89335 Ichenhausen Poznámka: Attenzione: V súlade so zákonom o zodpovednosti za produkt určený Secondo le disposizioni attualmente vigenti della Legge k použitiu nie je výrobca tohto stroja zodpovedný...
Page 34 Při použití příslušenství nebo výměně opotřebova- ných dílů a nové používejte pouze originální díly. Ná- hradní díly jsou k dispozici u vašeho specializované- ho prodejce společnosti Scheppach • Při objednávání náhradních dílů specifikujte číslo dílu, typ stroje a rok jeho výroby HC 51 Obsah dodávky...
Page 35 • Per accessori, ricambi e pezzi soggetti ad usura, impie- Náhradné diely sú k dispozícii u vášho špecializova- gare solo pezzi originali Scheppach. Le parti di ricam- ného predajcu spoločnosti Scheppach. bio sono disponibili presso il Vostro rivenditore specia- •...
Page 36 Fig. 1 Popis, obrázek 1 Seznamte se s vašim kompresorem: Madlo Kryt tlakového spínače Spínač zapnuto/vypnuto (ON/OFF) Manometr výstupního tlaku Regulační ventil Rychlospojka Manometr Přetlakový ventil Šroub pro vypouštění oleje 10 Vypouštěcí šroub kondenzace 11 Vzduchová komora 12 Kolečka (2x) 13 Ochranný...
Page 37 • Usare soltanto accessori, pezzi di ricambio e consu- nehode. Pri používaní kompresora dodržujte odporúčania mabili originali. E’ possibile trovare i pezzi di ricambio výrobcu. presso il Suo distributore Scheppach. • Negli ordini indicare il nostro numero di riferimento dell’articolo, il tipo e l’anno di costruzione dell’appa- recchio.
Page 38 požáru nebo výbuchu. 3 Chraňte se před úderem elektrickým proudem – Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami. 4 Nepouštějte do blízkosti děti! – Nenechte jiné osoby dotýkat se nářadí nebo kabe- lu, nepouštějte je na své pracoviště.. 5 Nářadí...
Page 39 kde hrozí nebezpečenstvo vzniku požiaru alebo 3 Proteggersi da scosse elettriche výbuchu. – Evitare il contatto del corpo con componenti messi 3 Chráňte sa pred elektrickým úrazom a terra (come ad es. tubi, radiatori, piastre elettri- – Zabráňte telesnému dotyku s uzemnenými pred- che, dispositivi refrigeranti).
Page 40 vypnout vypínač. 15 Svůj elektrický nástroj nechávejte opravovat odbor- nými elektrikáři. – Toto elektrické nářadí odpovídá příslušným bez- pečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele. 16. Pozor! – Z důvodů vlastní bezpečnosti používejte pouze příslušenství...
Page 41 – Poškodené spínače musia byť nahradené v zá- giati devono essere riparati o sostituiti da un‘offi- kazníckom servise. cina specializzata riconosciuta in modo conforme, – Benutzen Sie keine fehlerhaften oder beschädi- salvo diversamente indicato nelle istruzioni per gten Anschlussleitungen. l‘uso. –...
Page 42 lehce zápalné. • Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být provozovány. • Jídlo a nápoje neskladovat nebo nekonzumovat v pra- covní místnosti. Výpary barev jsou zdraví škodlivé. • Pracovní místnost musí být větší než 30 m3 a musí být zaručena dostatečná...
Page 43 • Je potrebné dbať na údaje a označenia podľa smerníc Avvertenze di sicurezza per quando si spruzza colore o nebezpečných látkach uvedené na obaloch spraco- • Non utilizzate vernici o solventi con un punto di infi- vávaných materiálov. V prípade, že to je potrebné, ammabilità...
Page 44 • Stroj smí být používán, udržován a obsluhován pouze personálem, který je seznámený se strojem a vyškole- ný v jeho používání a postupech práce. • Svévolné úpravy stroje zbavují výrobce veškeré odpo- vědnosti za jakékoliv vzniklé škody. • Stroj může být používán pouze s originálním příslu- šenstvím a nástroji dodanými výrobcem.
Page 45 • Stroj môže byť používaný, udržovaný a obsluhovaný rato esclusivamente da persone che lo conoscono e che len personálom, ktorý je oboznámený so strojom a vy- sono informate dei rischi. školený v jeho používaní a postupoch práce. • Il costruttore non si assume alcuna responsabilità per •...
Page 46 Vybalení Díky moderní sériové výrobě je nepravděpodobné, že by váš kompresor obsahoval nějaké vadné části nebo že by nebyl kompletní. Pokud jste však zjistili nějakou vadu, ne- spouštějte stroj, dokud nebudou vadné části vyměněny nebo opraveny. Nedodržení tohoto pokynu může vést k vážným poraněním.
Page 47 Vybalenie Togliere dall’imballaggio Vďaka modernej sériovej výrobe nie je pravdepodobné, A causa della moderna produzione in serie è improbabi- že by váš kompresor obsahoval nejaké chybné časti ale- le che il suo compressore abbia difetti o che sia privo di bo že by nebol kompletný.
Page 48 Uvedení stroje do provozu Varování: Varování: Před prvním použitím je nutné zkotrolovat stav oleje! 1. Zajistěte, aby bylo místo uvedení stroje do provozu čis- té, suché a dobře ventilované. 2. Zajistěte, aby byl nainstalován vzduchový filtr. 3. Spusťte kompresor podle pokynů uvedených v kapitole “Spuštění...
Page 49 Uvedenie stroja do prevádzky Messa in funzione Varovanie: Avviso: Varovanie: Pred prvým nasadením bezpodmienečne 1 Assicurarsi che la collocazione del compressore avvenga prekontrolovať stav oleja! in un luogo pulito, asciutto e ben areato. 1. Zabezpečte, aby bolo miesto pri uvedení stroja do pre- 2 Si assicuri, che il livello del olio sia adeguato e il filtro vádzky čisté, suché...
Page 50 • Stiskněte hlavní vypínač ON/OFF (3). Fig. 8 • Počkejte, dokud není stlačený vzduch vypuštěn přes vypouštěcí ventil pod krytem (2) ovladače tlaku. Upozornění: Při stisknutí tlačítka můžete slyšet krátký zvuk vypuštění vzduchu (přibližně půl sekundy). Obrázek 8 Vypněte stroj a odpojte napájecí kabel ze zásuvky. Zatáhněte za kroužek na pojistném ventilu (8), abyste se ujistili, že byl vzduch z komory kompletně...
Page 51 • Stlačte hlavný vypínač ON/OFF (3). fluire. • Počkajte, kým nie je stlačený vzduch vypustený cez vy- 5 Quando ha finito il suo lavoro oppure nel caso lasci púšťací ventil pod krytom (2) ovládača tlaku. il compressore incustodito spenga l’apparecchio come Upozornenie: Pri stlačení...
Page 52 Obecná kontrola 1. Pravidelně kontrolujte, zda jsou všechny upevňovací šrouby řádně dotaženy. 2. Pravidelně kontrolujte, v krátkých intervalech, zda ne- došlo k poškození napájecího kabelu. Poškozený kabel je nutné nechat vyměnit elektrotechnikem, aby nedošlo k nehodě. Čištění 1. Vždy udržujte vstupy a výstupy vzduchu volné a čisté. 2.
Page 53 Obecná kontrola Ispezione generale 1. Pravidelne kontrolujte, či sú všetky upevňovacie skrut- 1 Verifichi regolarmente se le viti di fissaggio sono ben ky riadne dotiahnuté. fissate 2. Pravidelne kontrolujte, v krátkych intervaloch, či nedoš- 2 Verifichi regolarmente a brevi intervalli di tempo l’inte- lo k poškodeniu napájacieho kábla.
Page 54 Řešení problémů Porucha Možná příčina Řešení Motor nelze spustit, pracuje příliš po- Porucha elektrického proudu nebo Zkontrolujte elektrické napětí. malu nebo se nadměrně zahřívá. příliš nízké elektrické napětí. Napájecí kabel je příliš dlouhý. Objednejte si u prodejce nový nebo příliš tenký napájecí...
Page 55 Riešenie problémov Porucha Možná príčina Riešenie Motor nemožno spustiť Porucha elektrického prúdu alebo príliš Skontrolujte elektrické napätie. pracuje príliš pomaly, alebo nízke elektrické napätie. sa nadmerne zahrieva. Napájací kábel je príliš dlhý alebo príliš Objednajte si u predajcu nový napájací kábel. tenký...
Page 56 Ricerca degli errori Anomalia Possibile causa Rimedio Motore non gira, gira Mancanza di corrente o tensione di rete troppo bassa. Verificare la tensione di rete. troppo lentamente o Cavo elettrico troppo lungo o troppo sottile. Procurarsi un nuovo cavo (in commercio). Interruttore a grilletto difettoso.
