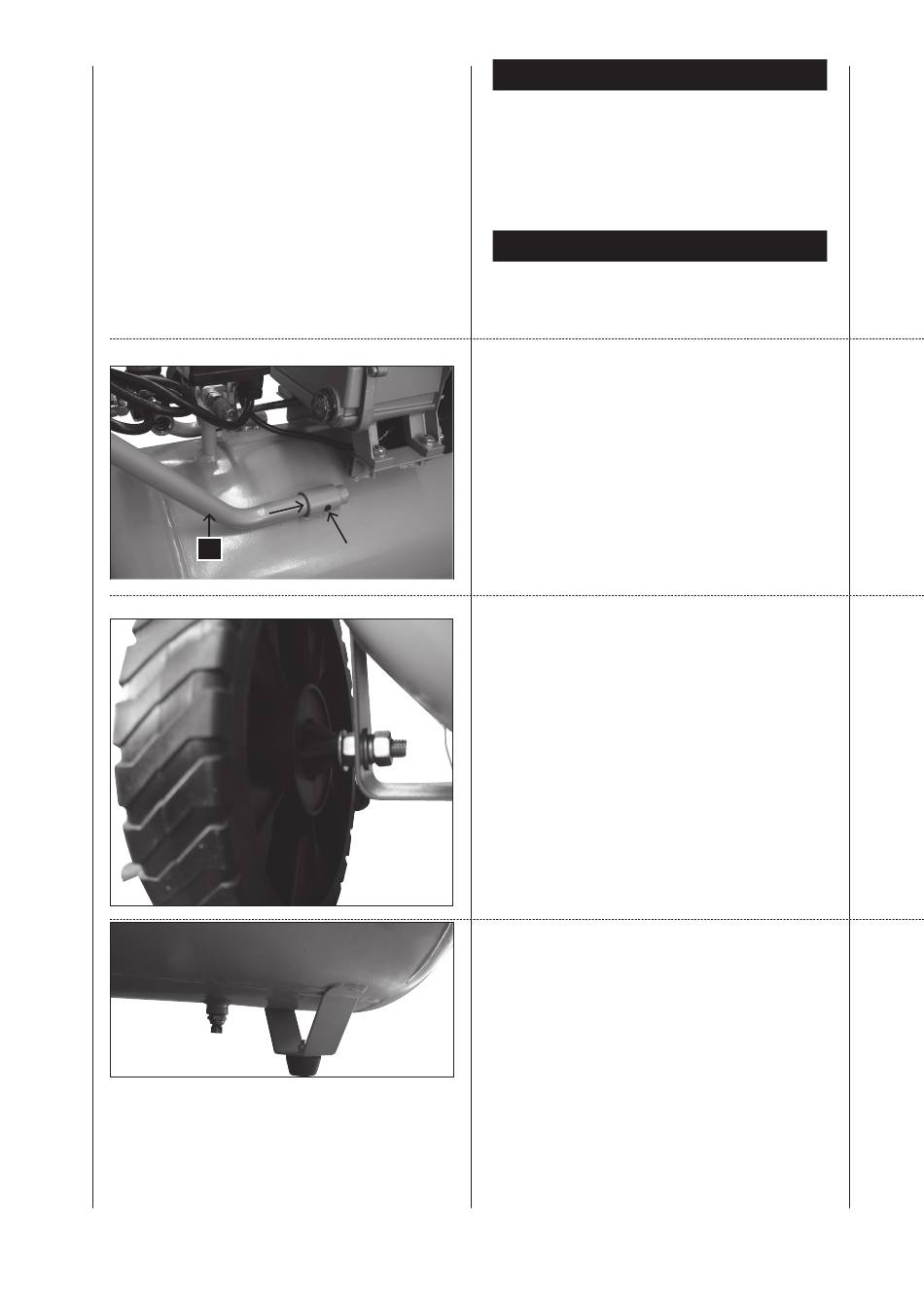

Scheppach hc 51 dc Instruction Manual page 48

Fig. 2
1
Fig. 3
Fig. 4
48 international
Embaillage
En raison de la production en série moderne il est
improbable que votre compresseur soit défectueux ou qu'il
manque une pièce. Si vous constatez un défaut, ne mettez
pas la machine en service avant le remplacement des
pièces ou la suppression des erreurs. La non observation
de cette prescription peut entraîner des blessures graves.
Montage
Poignée
La poignée du modèle doit être montée de la façon
suivante:
Fig. 2
1 Sortir les deux tiges filetées de la pochette en plastique
et les introduire dans les trous taraudés dans les tubes
de la poignée.
2 Glisser les deux extrémités de la poignée dans les ori-
fices de fixation.
3 Serrer les vis pour fixer la poignée.
Roues, Fig. 3
1 Pour fixer les roues (12), introduire d'abord une rondelle
avec le boulon de roue dans la roue. Ensuite ajouter une
rondelle et un écrou hexagonal sur le côté intérieur de
la roue. Ensuite, serrer l'écrou à la main de sorte que
la roue puisse encore tourner.
2 Introduire l'ensemble de la roue dans la patte sous le
réservoir.
3 Le fixer avec une rondelle, une rondelle de sécurité et
un écrou et bien serrer.
4 Répéter cette opération pour seconde roue.
Pied en caoutchouc, Fig. 4
Fixez le pied en caoutchouc sur l'éclisse inférieure à
l'avant du réservoir au moyen de la vis, des rondelles et
écrous fournis.
