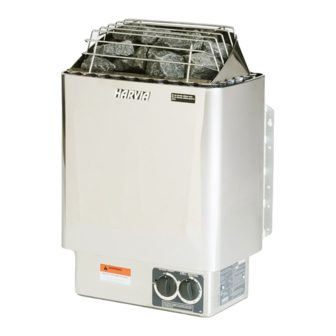

Harvia KIP-30-B1 Owner's/Operator's Manual
Hide thumbs
Also See for KIP-30-B1:
- Owner's manual (13 pages) ,
- Owner's/operator's manual (25 pages) ,
- Owner's/operator's manual (12 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Owner's/Operator's Manual
Sauna heater installation, wiring, operating instructions, trouble shooting, maintenance
and guarantee.
IMPORTANT! This manual must be left with owner, manager
or operator of Sauna after it is used by electrician!
MODEL
KIP-30-B1
KIP-45-B1
KIP-60-B1
KIP-80-B1
KIP-30-B3
KIP-45-B3
KIP-60-B3
KIP-80-B3
CONTROLS
CG170-U1
CG170-U3
CX170-U1
CX170-U3
Sauna Specialiste Inc.
1085 Desserte Nord Autoroute 440 Ouest
Laval, QC H7L 3W3
Toll free: 1 855-689-2422
Harvia US Inc.
3567 Jefferson St. N,
Lewisburg, WV 24901
+1 304-497-3991
02052023/Y05-0623
MODEL
KIP-30-W1
KIP-45-W1
KIP-60-W1
KIP-80-W1
MODEL
KIP-30-W3
KIP-45-W3
KIP-60-W3
KIP-80-W3
►12
Advertisement
Table of Contents
Related Manuals for Harvia KIP-30-B1
Summary of Contents for Harvia KIP-30-B1
- Page 1 KIP-30-B3 KIP-45-B3 KIP-60-B3 KIP-80-B3 CONTROLS CG170-U1 CG170-U3 CX170-U1 CX170-U3 Sauna Specialiste Inc. 1085 Desserte Nord Autoroute 440 Ouest Laval, QC H7L 3W3 Toll free: 1 855-689-2422 Harvia US Inc. 3567 Jefferson St. N, Lewisburg, WV 24901 ►12 +1 304-497-3991 02052023/Y05-0623...
- Page 2 < 0°C / < 32 °F 18-25°C / +64-77°F Overheat protector of the device can also go off at temperatures below -5˚C / 23˚F (sto- rage, transport, environment). Before instal- lation take the device to a warm environment. The overheat protector can be reset when the tempera- ture of the device is approx 18˚C / 64˚F.
- Page 3 THE SAUNA ROOM SHALL BE PROVIDED WITH PROPER VENTILATION Note: Control panel and power unit must be installed in a dry place; away from spa, pool or shower; not outdoors. A WIRE ROOM LIGHT receptacle shall not be installed inside the sauna room. #14 AWG 194°F/ 90°C Note (only in Canada): Sauna heaters shall not be subjected to water spray.
-
Page 4: Sauna Room Ventilation
THE SAUNA ROOM SHALL BE PROVIDED WITH PROPER VENTILATION WALL-MOUNTED HEATERS-MINIMUM CLEARANCES, MIN-MAX SPACE, ADEQUATE VENTILATION min. 1000 mm 360° min. 500 mm 180° Figure 2. SAUNA ROOM VENTILATION A. Placement area for air supply vent (Ø 50 – The air in the sauna room should change six times 100 mm). - Page 5 Internal wiring only Internal wiring only 240 V 1 PHASE HEATER 208 V 3 PHASE HEATER KIP-30-B1 / KIP-45-B1 / KIP-60-B1 / KIP-80-B1 KIP-30-B3 / KIP-45-B3 / KIP-60-B3 / KIP-80-B3 TIMER TIMER LIMIT CONTROL LIMIT CONTROL GROUND LINE 1 GROUND...
- Page 6 Before testing heater, fill rock cavity with igneous hooking up electrical wires to junction box of heater, stones purchased from an official Harvia distribu- remove capillary tubing and bulb from junction box tor and fasten metal rock guard at top of heater.
- Page 7 Internal wiring only Internal wiring only 208 V 3 PHASE HEATER 240 V SINGLE PHASE HEATER KIP-30-W3 / KIP-45-W3 / KIP-60-W3 / KIP-80-W3 KIP-30-W1 / KIP-45-W1 / KIP60-W1 / KIP-80-W1 HEATING ELEMENTS CONTACTOR LIMIT CONTROL 1 2 3 4 5 1 2 3 4 5 GROUND L1 A1 L2 A2...
- Page 8 Use only the stones which are purchased from an not come up to sauna temperature (160–185 ºF official harvia distributor. Wash stones with water (70 – 85 °C) normal sauna temperature): hose and place inside of heater box so that rocks 1.
- Page 9 Overheat protector of the device can also go I. FLOORING off at temperatures below -5˚C / 23˚F (stor- concrete, ceramic tile, or heavyduty Vinyl. • age, transport, environment). Before instal- J. VENTILATION lation take the device to the warm environment. should be provided by intake vent close to •...
-
Page 10: Maintenance Instructions
We do not recommend stains or sealers as toxic vapors may appear when heated. However, 2 coats of Harvia sauna MAINTENANCE INSTRUCTIONS sealer may be used on the wood benches in a commercial Sauna, so that the wood may be more easily cleaned and kept sanitary –... - Page 11 KIP-60-B1/KIP-60-B3 Sauna heaters type -W1, W3 without parts nr 12, 17 and 18 JH30B2401 - JH80W2083 H12/94 JF30B2401 - JFIN802083 H12/94 Manufacturer: Harvia Oy, P.O. Box 12 (Teollisuustie 1–7), FI-40951 Muurame, Finland...
- Page 12 GUARANTEE This HARVIA SAUNA heater is guaranteed for one be heated for at least 30 minutes before water is year from date of purchase, and includes all heater poured over the stones; only one or two dippers parts such as thermostat, controls, contactors, etc.
- Page 13 KIP-80-W1 KIP-80-W3 KIP-30-B3 KIP-45-B3 KIP-60-B3 KIP-80-B3 COMMANDES CG170-U1 CG170-U3 CX170-U1 CX170-U3 Sauna Specialiste Inc. 1085 Desserte Nord Autoroute 440 Ouest Laval, QC H7L 3W3 Toll free: 1 855-689-2422 Harvia US Inc. 3567 Jefferson St. N, Lewisburg, WV 24901 +1 304-497-3991...
- Page 14 < 0°C / < 32 °F 18-25°C / +64-77°F La protection de surchauffe de l’appareil peut également se déclencher à des tempé- ratures inférieures à -5˚C / 23˚F (stockage, transport, environnement). Avant l’installation, gar- dez l’appareil dans un environnement chaud. La pro- tection de surchauffe peut être réinitialisée lorsque la température de l’appareil est d’environ 18˚C / 64˚F.
- Page 15 LA CABINE DU SAUNA DOIT ÊTRE SUFFISAMMENT AÉRÉE Remarque : Le tableau de commande et le bloc d’alimentation doivent être installés dans un endroit sec, loin du spa, de la piscine ou de la douche, et non à l'extérieur. Un réceptacle ne doit pas FIL DE RACCORDEMENT À...
-
Page 16: Ventilation De La Cabine De Sauna
LA SALLE DE SAUNA DOIT ÊTRE SUFFISAMMENT AÉRÉE. POÊLES MURAUX : DÉGAGEMENTS MINIMAUX, ESPACE MIN.-MAX., AÉRATION ADÉQUATE min. 1000 mm 360° min. 500 mm 180° Figure 2. VENTILATION DE LA CABINE DE SAUNA A. Zone d’installation de l’entrée d’air. En cas d’utilisation d’une ventilation mécanique, L’air de la cabine de sauna doit se renouveler six l’entrée d’air doit être placée au-dessus du... - Page 17 Filage interne seulement Filage interne seulement 240 V 1 PHASE POÊLE 208 V 3 PHASE POÊLE KIP-30-B1 / KIP-45-B1 / KIP-60-B1 / KIP-80-B1 KIP-30-B3 / KIP-45-B3 / KIP-60-B3 / KIP-80-B3 MINUTERIE MINUTERIE PROTECTION DE SURCHAUFFE SÉCURITE DE SURCHAUFFE TERRE TERRE...
- Page 18 Avant de raccorder les fils électriques dans la boîte détaillant officiel Harvia. Fixez la grille de protection de l’appareil, retirez le tube capillaire et la sonde de métallique sur le haut du poêle. (Voir les informations la boîte et montez-les sur le mur à...
-
Page 19: Éléments Chauffants
Câblage interne uniquement Câblage interne uniquement 208 V TRI PHASÉ 240 V MONOPHASÉ KIP-30-W3 / KIP-45-W3 / KIP-60-W3 / KIP-80-W3 KIP-30-W1 / KIP-45-W1 / KIP60-W1 / KIP-80-W1 ÉLÉMENTS CHAUFFANTS CONTACTEUR PROTECTION DE SURCHAUFFE 3 4 5 2 3 4 5 TERRE L1 A1 L2 A2 L1 A1 L2... -
Page 20: Dépannage
Utilisez uniquement les pierres achetées auprès 2. Vérifiez la minuterie pour voir si elle s’arrête. d’un distributeur officiel Harvia. Lavez les pierres 3. Vérifiez le bouton de réinitialisation de à l’eau claire et placez-les à l’intérieur du boîtier la protection de surchauffe du poêle (la... - Page 21 2. Ouvrez le boîtier de connexion pour vérifier que CONSTRUCTION DE LA les fils sont bien branchés. Le fil du poêle et CABINE :INFORMATIONS GÉNÉRALES tous les fils qui y sont raccordés doivent être en cuivre. A. CADRAGE 3. Regardez si le câblage de la minuterie ou du 2”...
-
Page 22: Instructions D'entretien
à l’extérieur) avec du le scellant léthargie, la somnolence et l’évanouissement. Harvia pour éviter qu’il ne se déforme. 10. Lorsque le bois du sauna est taché par la Les effets de l’hyperthermie sont les suivants : transpiration, il est possible de le sabler A) L’incapacité... - Page 23 KIP-60-B1/KIP-60-B3 Poêles de sauna -W1, W3 sans elements nº 12, 17 et 18 JH30B2401 - JH80W2083 H12/94 JF30B2401 - JFIN802083 H12/94...
-
Page 24: Garantie
GARANTIE Ce poêle de sauna est garanti pour une durée d’un soit versée sur les pierres. Pas plus d’une ou deux an à partir de la date d’achat et comprend toutes les louchées d’eau à la fois ne doivent être versées pièces du poêle, tel que le thermostat, la minuterie, sur les pierres chaudes.
