Válvula reguladora de pressão NeoFlow

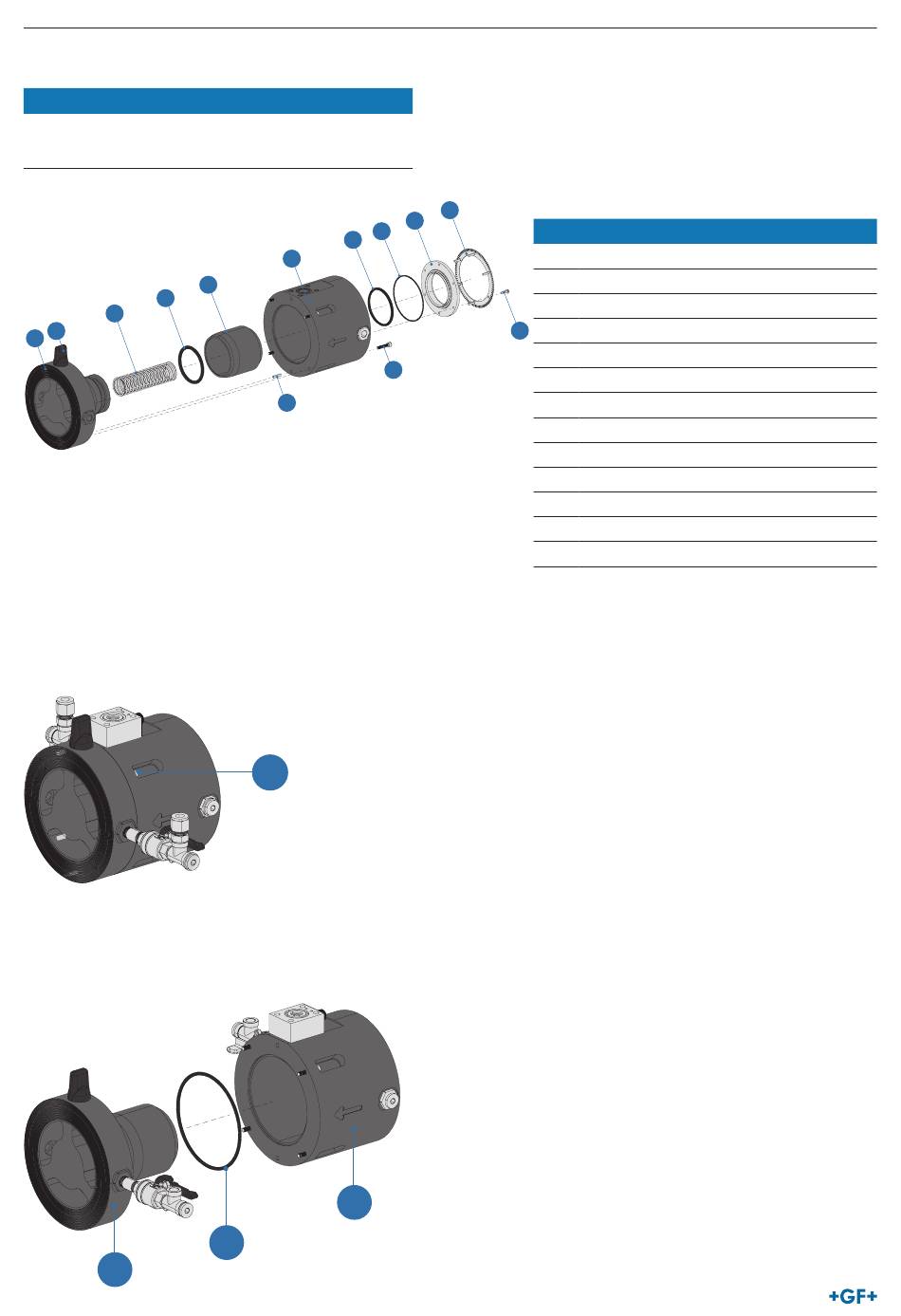

7.5.3 Vedações do corpo principal
Código Designação
173021408-410 Conjunto de anel de vedação
dependente das dimensões
Contém: (4), (5) e (10)
10
11
12
13
► Desmontar a válvula reguladora de pressão NeoFlow de acordo com o capítulo «7.3 Desmontar a válvula reguladora de pressão
NeoFlow» na página 296.
Desmontagem
1. Desapertar a junção da carcaça (6) na sua totalidade, para se ter acesso aos anéis de vedação interiores.
2. Separar o corpo da carcaça (7) do corpo principal (13). Verificar o anel de vedação da carimbo do corpo do invólucro (4) quanto
a desgaste ou danos e, se necessário, substituir.
13
304
5
7
9
8
6
7
4
2
3
4 N.º
1
2
3
1
4
5
6
6
7
8
9
10
11
12
13
Manual de instruções
Designação
Cavilha coadora
Filtro
Enseada
Carimbo do corpo do invólucro
Selo de fecho
Parafuso do invólucro (4 parafusos)
Corpo do carcaça
Pino guia
Válvula de pistão
O-Ring
Mola principal
Válvula de fecho da câmara de controlo
Corpo principal
