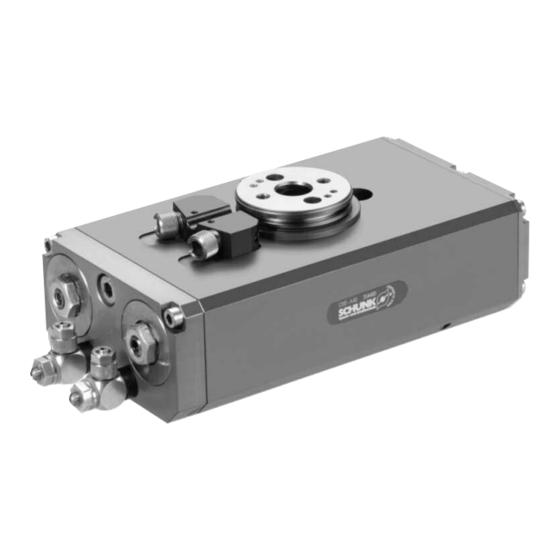

SCHUNK OSE 22 Repair Instructions

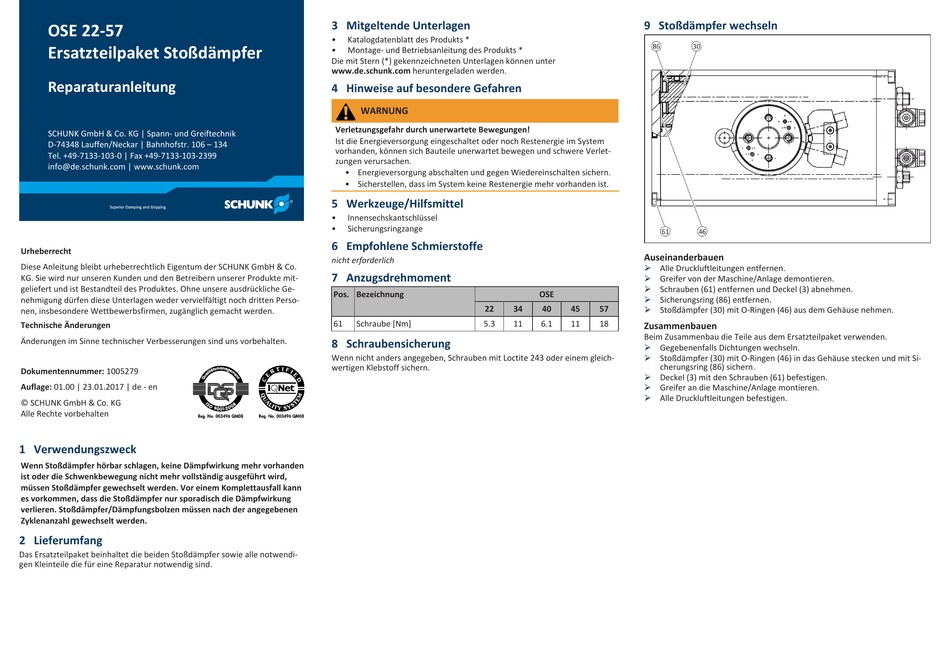

OSE 22-57
Ersatzteilpaket Stoßdämpfer
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co.
KG. Sie wird nur unseren Kunden und den Betreibern unserer Produkte mit-
geliefert und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Ge-
nehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Perso-
nen, insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005279
Auflage: 01.00 | 23.01.2017 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Wenn Stoßdämpfer hörbar schlagen, keine Dämpfwirkung mehr vorhanden
ist oder die Schwenkbewegung nicht mehr vollständig ausgeführt wird,
müssen Stoßdämpfer gewechselt werden. Vor einem Komplettausfall kann
es vorkommen, dass die Stoßdämpfer nur sporadisch die Dämpfwirkung
verlieren. Stoßdämpfer/Dämpfungsbolzen müssen nach der angegebenen
Zyklenanzahl gewechselt werden.
2 Lieferumfang
Das Ersatzteilpaket beinhaltet die beiden Stoßdämpfer sowie alle notwendi-
gen Kleinteile die für eine Reparatur notwendig sind.
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts *
Die mit Stern (*) gekennzeichneten Unterlagen können unter
www.de.schunk.com heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere Verlet-
zungen verursachen.
• Energieversorgung abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
5 Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
• Sicherungsringzange
6 Empfohlene Schmierstoffe
nicht erforderlich
7 Anzugsdrehmoment
Pos. Bezeichnung
22
61 Schraube [Nm] 5.3
8 Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite 243 oder einem gleich-
wertigen Klebstoff sichern.
9 Stoßdämpfer wechseln
Auseinanderbauen
Ø Alle Druckluftleitungen entfernen.
Ø Greifer von der Maschine/Anlage demontieren.
Ø Schrauben (61) entfernen und Deckel (3) abnehmen.
OSE
Ø Sicherungsring (86) entfernen.
34 40 45 57 Ø
Stoßdämpfer (30) mit O-Ringen (46) aus dem Gehäuse nehmen.
11 6.1 11 18
Zusammenbauen
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
Ø Gegebenenfalls Dichtungen wechseln.
Ø Stoßdämpfer (30) mit O-Ringen (46) in das Gehäuse stecken und mit Si-
cherungsring (86) sichern.
Ø Deckel (3) mit den Schrauben (61) befestigen.
Ø Greifer an die Maschine/Anlage montieren.
Ø Alle Druckluftleitungen befestigen.
