OBSERVER-i ультрадыбыстық газ кемуінің
детекторы Қысқаша нұсқаулық

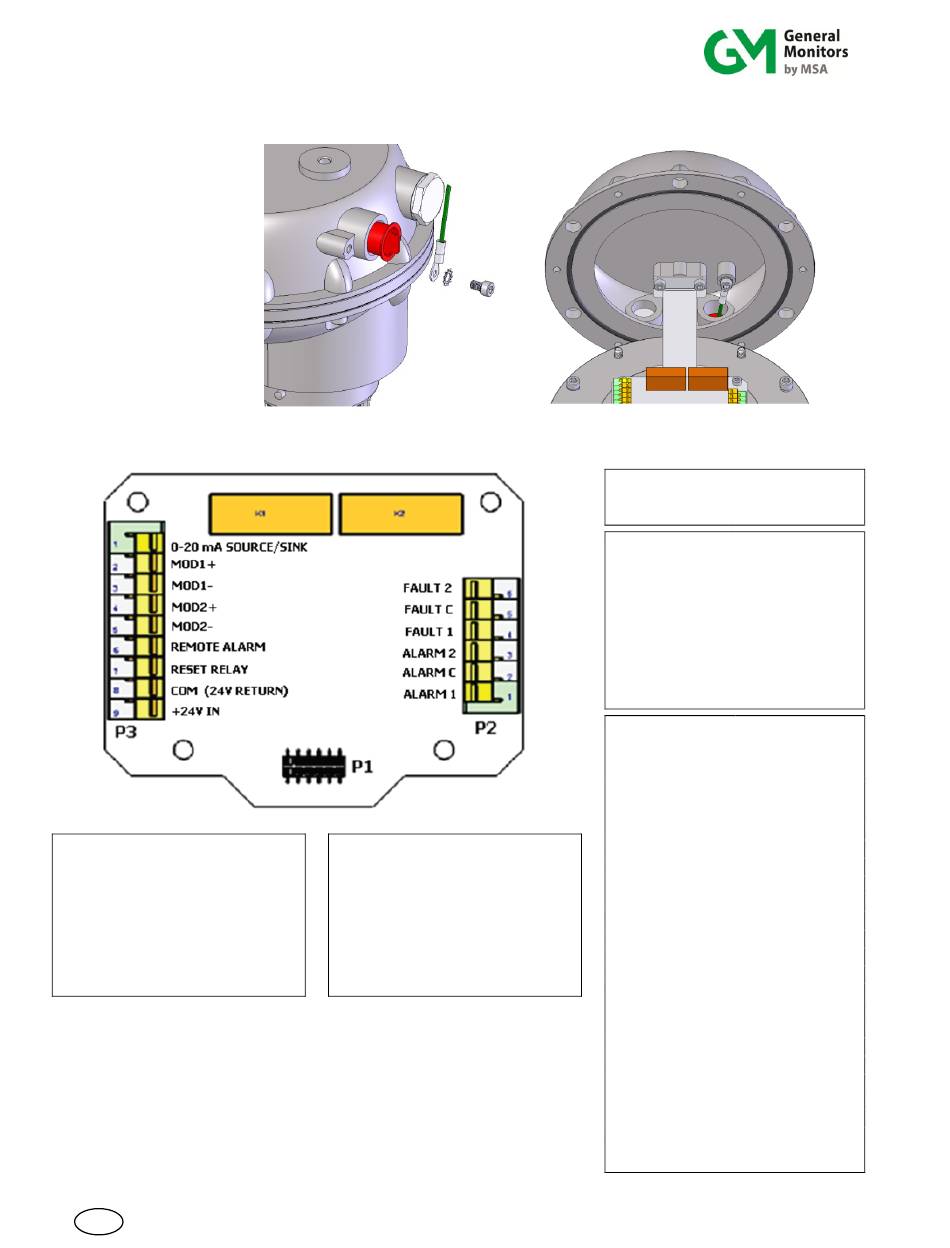

3 - Қорғаныш жерге тұйықтау
Қорғаныш жерге тұйықтау
ұяшығы M5 сақиналы ұштығын
және жұлдызшалы шайбаның
пайдаланылуын талап етеді.
Сым калибрі қуатпен қамту
сымдарының калибрінен кем
болуы тиіс.
4 – Жалғау
Дабыл релесінің қосылымдары
P2 (Қуатталмаған) (Қуатталған)
1 Қ/А Қ/Ж
2 БАЙЛ БАЙЛ
3 Қ/Ж Қ/А
Дабыл релесі - жалғыз полюсті
ауыстырып қосқыш (SPDT).
ЕСКЕРТПЕ: Құрылғы тиісінше қуатталғаннан кейін дұрыс реттеу және құрылғыны
басқару үшін Observer-i нұсқаулығындағы 4.0 бөлімді қараңыз. Детекторды орнату
немесе сынауда ақаулықтар туындаса, "Ақаулықтарды жою" бөлімін қараңыз немесе
тікелей зауытқа хабарласыңыз.
Құрал енді басқаруға дайын.
Құралдың көптеген мүмкіндіктері туралы ақпаратты алу үшін нұсқаулықты қараңыз.
KZ
Қате релесінің қосылымдары
P2 (Қуатталған)
4 Қ/Ж
5 БАЙЛ
6 Қ/А
Қате релесі - жалғыз полюсті
ауыстырып қосқыш (SPDT). Ол
қалыпты түрде қуатталады.
P1 – Датчикті жалғау
P2 – Релені жалғау
P3 – Қуат және сигналды жалғау
P3 ұяшығын жалғау
1 - 0-20 мА (бастапқы немесе
жұтылған)
2 - 1-арна Modbus +
3 - 1-арна Modbus -
4 - 2-арна Modbus +
5 - 2-арна Modbus -
6 - Қашықтық дабылы
7 - Релені ысыру
8 - Тұйықтау
9 - +24 тұрақты ток қуаты
Аналогтік шығысты жақсарту
режимі
Бөлек дыбыс қысымының деңгейі
(әдепкі)
Күйі Шығыс
дБ мА
≤40
44 4,4
49 4,9
54 5,4
59 5,9
64 6,4
69 6,9
74 7,4
79 7,9
84 8,4
89 8,9
94 9,4
99 9,9
104 10,4
109 10,9
114 11,4
120 12,0
16 мА = Ескерту
20 мА = Дабыл
MAN OBSERVERi-QG/01
