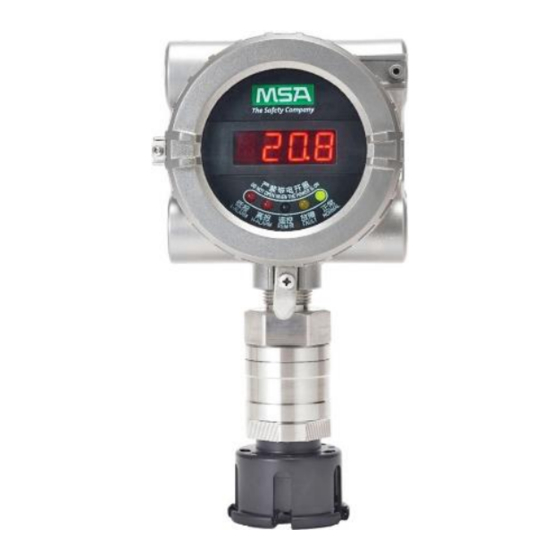

MSA DF-8500 User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

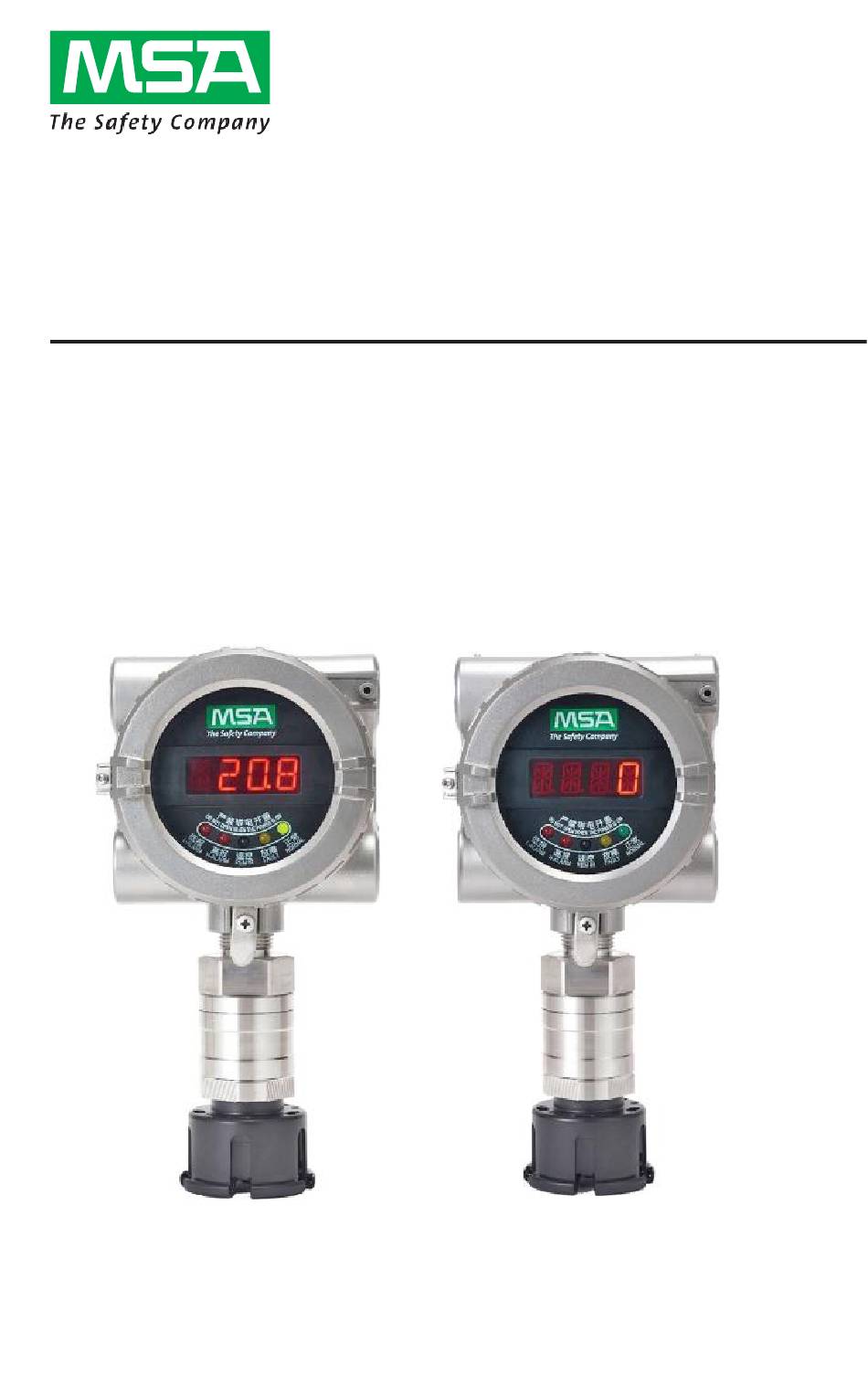

梅思安(中国)安全设备有限公司
MSA(CHINA) SAFETY EQUIPMENT CO., LTD
DF-8500
DF-8500 GAS DETECTOR
用户手册
User Manual
气体探测器
P/N:10203355 Rev.1
编制日期Date:2019/03/21

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DF-8500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MSA DF-8500

Summary of Contents for MSA DF-8500

  • Page 1 梅思安(中国)安全设备有限公司 MSA(CHINA) SAFETY EQUIPMENT CO., LTD DF-8500 气体探测器 DF-8500 GAS DETECTOR 用户手册 User Manual P/N:10203355 Rev.1 编制日期Date:2019/03/21...

  • Page 2: Table Of Contents

    DF-8500 气体探测器 目 录 安全规定 1.1 正确使用 1.2 责任 1.3 需采取的安全预防措施 1.4 梅思安固定仪表质保 描述 2.1 装置识别 2.2 概述 安装 3.1 机械安装 3.2 电气安装 操作 4.1 启动 4.2 菜单顺序 4.3 标定 4.4 密码 维护保养 5.1 传感器更换 技术数据 6.1 探测器主要技术参数 6.2 不同电缆线径下的安装距离(米) 6.3 主要性能规格...

  • Page 3: 安全规定

    DF-8500 气体探测器 1 安全规则 1.1 正确使用 DF-8500固定式气体探测器，用于检测有毒或氧气，适合任何室外和室内用途， 如石油化工与天然气行业、煤化工行业、制药行业、化工行业等。探测器的信号可结 合梅思安控制器（如SUPREMA，Gasgard XL，9010/9020，8020）一起使用。 使用本产品时必须阅读和遵守本操作手册，特别是安全说明、使用信息以及产品 操作部分，必须仔细阅读和切实遵守。此外还需考虑用户所在国的国家安全使用法规。 ! 危 险 本产品保护生命健康，使用、维护或保养不当可能影响设备功能，从而 严重危及使用者人身安全。 使用本产品前必须验证产品的可操作性。如果产品未通过功能测试，或 产品损坏，或某一部件的保养维修没有完成，或没有使用梅思安原厂的 备件，则产品不能使用。 代替使用或使用超出本规范范围则属于违规操作，并且未经授权的擅自改装以及 由梅思安或授权人以外进行的调试工作也属于违规操作。 1.2 责任 梅思安对产品不当使用或用于非既定用途所导致后果不负责，每个操作人员必须 自行负责产品的选择和使用。 如产品的使用、维护或保养不遵循本手册说明，则梅思安提供的产品责任声明和 质量保证等承诺无效。...

  • Page 4: 需采取的安全预防措施

    DF-8500 气体探测器 1.3 需采取的安全预防措施 必须绝对遵守如下安全说明，只有这样才能保证操作人员的安全健康 以及仪表的正常功能。 - 本手册中描述的设备必须严格按照其标签、警告、指示说明和规定限制范围安 装、操作和保养。 - 本设备设计用于探测空气中的气体或蒸气。 - 防止设备过度振动，严禁将传感器安装在阳光直射处，否则会导致传感器过热。 设备安装时必须确保传感器进口朝下，避免颗粒或液体堵塞气体进口。 电化学传感器是一个密封部件，内含腐蚀性电解液。如传感器出现泄漏，则必 须立即将它从仪表上拆除，并妥善处理，要求谨慎操作，防止电解液接触皮肤、衣服 或电路 - ，否则可能导致人员烧伤或设备损坏。 - 可以用浓度已知的气体检查设备，这是唯一保证设备整体操作正确的方法，所 以标定检查必须是系统常规检测的一部分。 - 与其他此型式的设备一样，曝露在高浓度或长期曝露在测试气氛所含的某些化 合物下会污染传感器。在设备可能曝露接触这些物质的环境下，必须经常校准设备， 确保操作可靠，显示准确。 - 设备不得油漆。如果设备位置处有油漆作业，则必须谨慎操作，确保油漆不会 积存在 - 气体传感器进口内的隔爆片上，这些油漆积存物会干扰气体扩散过程。 - 按本手册规定程序进行保养时，只能使用梅思安原厂的替换部件。如不这样操 作，可能严重损害仪表性能。设备维修或改装如超出保养范围，或由非梅思安授权维 修人员执行维修或改装，则会导致产品无法达到设计性能。 设备设计用于大气条件下的危险区域。 传感器上积存过多灰尘会延长设备的响应时间，因此必须经常定期检查灰尘积 存情况。...

  • Page 5: 梅思安固定仪表质保

    DF-8500 气体探测器 1.4 梅思安固定仪表质保 按照梅思安公司的要求，正确地安装、调试和使用本产品，梅思安公司将提供本 产品在质保期的相关责任。梅思安公司不承担以下因素引起的产品质保责任： 1. 由非梅思安公司人员或非经梅思安公司授权人员进行的标定、调试和维护等； 2. 由于产品不正确地放置、使用、改装； 未经梅思安公司授权，任何人员对本产品所做的确认、陈述或保证，将视为无效 条款。 梅思安公司对非自产部件或者附件不承担质保责任；梅思安公司保留将这些部件 或者附件制造商提供的质保责任移交给相关采购方的权利。 本产品标准质保期为：合同开票之日起12个月。 2 描 述 2.1 装置识别 图1 DF-8500 气体探测器...
  • Page 6 DF-8500 气体探测器 2.2 概述 设备由工厂标定好，交付即可安装，安装好后需要进行首次标定。当探测器投入 每三个 正常运行后，梅思安推荐 月进行一次标定。 设备包括： - 一个气体传感器 - 一个四位数显示的15段的LED显示器 - 四个用于显示当前探测器状态的发光二极管 图2 DF-8500 探测器各部分说明 1. 电源接线端口 7. 绿色LED指示（正常) 2. 4位15段LED显示器 8. 传感器 3. 红色LED指示（低报） 9. 传感器锁紧装置 4. 红色LED指示（高报） 10. 铭牌 5. 遥控信号接收头 11. 盖子锁紧装置 6. 黄色LED指示（故障）...

  • Page 7: 机械安装

    DF-8500 气体探测器 3 安 装 设备必须安装在预计会出现气体泄漏的地方。安装位置根据气体密度确定，如果 探测气体的密度小于空气，则可以将设备安装在室内天花板下方；如果探测气体的密 度大于空气，则可以将设备安装在靠近地面的地方。此外还必须考虑气流对设备探测 气体能力的影响。安装还必须保证设备正面的显示屏清晰可辨，视线不得有阻挡。 准备组装时，确保安装布局与设备相符。 3.1 机械安装 3.1.1 外形尺寸示意图（单位：mm） 图3 DF-8500 外形尺寸示意图...
  • Page 8 DF-8500 气体探测器 3.1.2 DF-8500 安装示意图 DF-8500 Nut/螺母 M6 Washer/弹簧垫圈 6 Mounting plate/安装板 Washer/弹簧垫圈 6 Bolt/螺栓 M6×12 Clamp/卡箍 2〃 Pipe/管道2〃 DF-8500 竖直管安装 DF-8500 Nut/螺母 M6 Washer/弹簧垫圈 6 Mounting plate/安装板 Washer/弹簧垫圈 6 Bolt/螺栓 M6×12 Clamp/卡箍 2〃 Pipe/管道2〃 DF-8500 水平管安装 图4 DF-8500 安装示意图...

  • Page 9: 电气安装

    故障继电器 常开 常闭 FAULT RELAY JP2 JP3 公共端 公共端 1-2 1-2 有源 2-3 2-3 无 源 常闭 常开 虚线内的物料可选 Material in the dashed line rectangle is optional Remote Sensor 24V+ 探头接口 24V- Sensor Connector 控制器 Controller 4~20mA 图5-1 DF-8500 内部接线示意图（低报警继电器配置为有源输出）...
  • Page 10 虚线内的物料可选 Material in the dashed AF5000电源正红色线 line rectangle is 连接到DF-8500电源 optional 输入正 Remote Sensor 24V+ 探头接口 24V- Sensor Connector 控制器 Controller 4~20mA 图5-2 DF-8500 内部接线示意图（低报警继电器配置为无源输出） 端子名 用途 24V+ 接DC 24V+ 24V- 接DC 24V- 4-20MA 仪表(4~20)mA输出端 不通电常开端 公共端 不通电常闭端 表1 端子名称及相应的用途...
  • Page 11 DF-8500 气体探测器 端子号 端子名 DC 24V+ 1 2 3 DC 24V- (4 ~ 20)mA信号 图6 DF-8500 电源接线端 端子号 端子名 不通电常开端 公共端 1 2 3 不通电常闭端 图7 DF-8500 继电器接线端 （适用于所有的继电器） 电源DC24V+ 电源DC24V- (4 ~ 20)mA信号 外壳接地 图8 DF-8500 三线制连接 拧下探测器盖和壳体上的互锁装置。 （1）...
  • Page 12 DF-8500 气体探测器 4 操 作 设备由工厂标定好，交付即可安装，安装好后需要进行首次标定。 4.1 启动 在启动期间进行自检，并将输出信号设定为工作电流（默认：4.0mA），显示出 如下信息： ·显示测试 上电后，显示屏上所有显示段亮，LED指示灯会按照绿→红→红→黄的次序逐个点 亮，全部点亮完毕后绿色LED开始闪烁，表示进入启动状态。 ·固件版本 显示屏显示固件版本。 ·传感器类型 S等等。 显示屏显示不同类型的传感器的配置信息，如CO和H ·量程 显示屏显示预先设定的气体传感器量程，如1000表示1000μmol/mol等等。 ·报警动作值 显示屏显示预先设定的报警动作值，如100和300分别表示100μmol/mol和 300μmol/mol等等。 ·倒数记时 显示传感器稳定性的倒数记时。 ·正常操作 倒数记时结束后，显示气体浓度，进入测量模式。 注：1μmol/mol = 1ppm...

  • Page 13: 菜单顺序

    需要 M-01 零点标定 不需要 M-02 增益标定 不需要 M-03 探测器的参数查看 不需要 M-04 标定参数的设置 需要 M-05 传感器更换 需要 M-06 LED测试 不需要 M-07 回路测试 不需要 M-09 传感器信息显示 不需要 M-10 继电器参数设置 需要 M-11 继电器测试 需要 M-13 手动零点标定 需要 M-14 手动增益标定 需要 表2 DF-8500 菜单项...
  • Page 14 DF-8500 气体探测器 [M-00] -- 报警（继电器）复位 本菜单用于复位探测器的报警。仅当继电器被设定为锁定时，本菜单才会显示。 按“+”键，选择菜单M-00。 （1） 按“ON”键，此时出现密码输入菜单。 （2） 输入密码（见4.4节）。 （3） 若输入的密码正确，并且当前的报警条件已经不存在了，则锁定的报警被复位。 （4） [M-01] -- 零点标定 按“+”键，选择菜单M-01。 （1） 按“ON”键后，显示倒计时时间，默认为30秒。 （2） （3）通入零点气（纯氮气或者没有被测气体的环境大气）。 （4）再次按“ON”键后，开始倒计时。 （5）等待倒记时结束后，屏幕闪烁显示当前的零点值 （注：此零点值的显示不一定为0）。 （6）零点标定通过后，闪烁显示三下“OK”。 （7）返回到测量模式下运行。 注意：对于氧气，硫化氢和一氧化碳等常规气体，请确保在探测器上电一小时 以后再进行零点标定，对于环氧乙烷，甲醇，氯乙烯等稀有气体，此时间需要 加大到二十四小时。 [M-02] -- 增益标定 按“+”键，选择菜单M-02。 （1） 按“ON”键后，显示倒计时时间，具体的默认倒计时时间及可修改范围见 （2） M-04的表格。 （3）通入标定气。 （4）再次按“ON”键后，开始倒计时。...
  • Page 15 DF-8500 气体探测器 [M-03] -- 探测器的参数查看 在此菜单上显示设备信息，包括气体类型、量程和固件版本。 按“+”键，选择菜单M-03。 （1） 按“ON”键，则滚动显示“参数名=参数值”，表示现在显示的参数的名称 （2） 和内容，有多个参数可以显示。在此子菜单上用“+”或“-”键可以选择要查看的参 数（TEST GAS=…, SENSOR USED DAYS=…, GAS=…）。 子菜单 参数含义 TEST GAS= 标定气浓度 SENSOR USED DAYS= 传感器已经使用时间显示，单位为天 GAS= 当前配置的气体类型 RANGE= 量程 VER= 固件版本 Z CALI COUNTER= 已经做过的零点标定次数 S CALI COUNTER= 已经做过的增益标定次数...
  • Page 16 DF-8500 气体探测器 子菜单 参数含义 默认值 可调范围 备 注 单位: μmol / mol TEST GAS= 无小数点量程: 标定气浓度设定 5~(量程-1) 或%V/V 带小数点量程: 0.5~(量程-0.1) (4 ~ 20)mA CURRENT 90 ~ 150 把数字调小则输 OFFSET= 出4~20mA减小 输出微调 反之增大 单位: μmol / mol ALARM_L= 10%量程 无小数点量程: 低报警点设置...
  • Page 17 DF-8500 气体探测器 [M-05] -- 传感器更换 对于毒气探测器，通过本菜单在上电状态下更换传感器，同时重设传感器使用时 间(天数)计数器。 按“+”键，选择菜单M-05。 （1） 按“ON”键，此时出现密码输入菜单。 （2） 输入密码（见4.4节）。 （3） 若密码输入正确，则进入下一层子菜单，同时从900秒(共计15分钟)开始倒 （4） 计时，表示在此时间内更换传感器将不会引起报警，再次按下“ON”键则传感器工 作时间被清零，倒计时中断后返回浓度测量界面；按“OFF”键中断倒计时，并清除 探头使用时间，返回M-05菜单项。 按“OFF”则返回上一层菜单M-05。 （5） 注意：对于环氧乙烷(ETO)，氯乙烯(VCM)和甲醇(Methanol)传感器，由于其 预热时间比较长（24小时），所以在更换传感器后的24小时左右内，会出现超 量报警，这个属于正常情况。 [M-06] -- 测试 LED测试，显示数码管的所有区段，同时发光二极管也闪烁。 按“+”键，选择菜单M-06。 （1） 按“ON”键，此时闪烁显示“OFF”。 （2） 按“+”键，则数码管的所有笔端和LED发光二极管被全部点亮。 （3） 按“OFF”键退出菜单M-06。 （4） [M-07] -- 回路测试 在此菜单上可以执行(4~20) mA回路测试。...
  • Page 18 DF-8500 气体探测器 子菜单 参数含义 TEMP= 当前探测器所处环境温度显示 CURRENT= 20）mA电流显示 输出的（4 S，此信号约为0.5V左右； SIGNAL= 传感器输出信号显示(对于CO，H 对于O ，此信号约为0.8V左右； OH，此信号约为0.8V左右； 对于ETO，VCM，CH 以上均指在洁净空气中) V_REF= 参考电压信号显示，0.5V左右 24V电压实际值 VCC= 5V电压实际值 VDD= HUMIDITY= 当前探测器所处环境湿度显示 [M-10] -- 继电器参数设置 本菜单项用来对探测器的继电器的动作进行设置。 按“+”键，选择菜单M-10。 （1） 按“ON”键，此时出现密码输入菜单。 （2） 输入密码（见4.4节）。 （3） 若密码输入正确，则进入下一层子菜单，有多个参数可以设置，此时菜单 （4） 滚动显示“参数名=参数值”。在此子菜单上用“+”或“-”键可以选择要更改的参 数 （L_ALARM DIR =…, H_ALARM DIR =…, ALARM RELAY =…）。...
  • Page 19 DF-8500 气体探测器 注意： 高低报警继电器的激励/非激励和自锁/非自锁设置不能单独设置，只能同 1） 时设置。 报警延时仅对低报警继电器有效。另外在低报警延时期间，若高报警也被 2） 触发，则低报警延时立即结束，同时触发低报警。 故障继电器在没有故障时是激励状态，端子输出有常开和常闭输出。 故障继电器是激励状态主要是为了失效安全。就是在任何故障事件包 括掉电发生时，继电器输出会变为非激励状态。 故障继电器只能是激励输出，不能被设置成其他模式。 [M-11] -- 继电器测试 本菜单用来对探测器的继电器的动作进行测试，这样的话方便在现场进行联动测试。 按“+”键，选择菜单M-11。 （1） 按vON”键，此时出现密码输入菜单。 （2） 输入密码（见4.4节）。 （3） 若密码输入正确，则进入M-11的下一层菜单，此时闪烁显示“OFF”，此 （4） 时按“+”键的话，则继电器的状态取反，即原来闭合的现在断开，原来断开的则现 在闭合（原来是闭合还是断开取决于继电器设为激励还是非激励）。继续按“+”键 的话，则状态继续取反。测试完毕后按“ON”或者“OFF”键，则继电器恢复原来 的状态，同时返回到M-11菜单。 [M-13] -- 手动零点标定 本菜单用于对探测器的零点进行手动标定。注：请尽量利用M-01进行自动零点标 定，仅在现场由于风速过大或者其他因素导致气体流量不稳定，从而不能利用M-01完成 自动零点标定时才使用M-13手动完成零点标定。 通入零点气（纯氮气或者没有被测气体的环境大气）。 （1） 按“+”键，选择菜单M-13。 （2） 按“ON”键，此时出现密码输入菜单。...
  • Page 20 DF-8500 气体探测器 [M-14] -- 手动增益标定 本菜单用于对探测器的增益进行手动标定。注：请尽量利用M-02进行自动增益标 定，仅在现场由于风速过大或者其他因素导致气体流量不稳定，从而不能利用M-02完成 自动增益标定时才使用M-14手动完成增益标定。 通入M-03中显示的浓度的标定气体一分钟之后。 （1） 按“+”键，选择菜单M-14。 （2） 按“ON”键，此时出现密码输入菜单。 （3） 输入密码（见4.4节）。 （4） 若密码输入正确，则进入M-14的下一层菜单，此时会闪烁显示M-03中显示的 （5） 浓度，表示此时准备进行手动增益标定工作，按“OFF”键则取消手动增益标定工作返 回菜单项M-14；按“ON”键则完成增益标定工作，并且自动返回到测量模式，此时可 以看到浓度显示已经为M-03中指定的浓度。 拿掉增益标定气体。 （6） 注意：对于氧气，硫化氢和一氧化碳等常规气体，请确保在探测器上电一小时 以后再进行增益标定，对于环氧乙烷，甲醇，氯乙烯等稀有气体，此时间需要 加大到二十四小时。 4.3 标 定 为确保产品的性能稳定，梅思安推荐用户每三个月进行一次标定，标定流 量为0.25升/分，并且标定应该采用梅思安规定的标定帽。长期不进行标定或 者使用不正确的标定流量及不正确的标定帽会对产品的性能造成不良影响。 尽管设备出厂前已经标定，但是仍然建议安装后进行二次标定。传感器的使用期 和化学曝露度决定标定操作的频率。 调试时必须标定设备，之后也应定期标定，保证传感器的最佳操作 推荐标定前连接所有标定部件，以便在倒记时期间向设备输入标定气体。 待标定气体一旦标定开始就必须提供标定气体（零点或增益气体），标定结束前 不得中断供气。...

  • Page 21: 维护保养

    DF-8500 气体探测器 标定步骤 零点标定操作请参照4.2.2的M-01； 增益标定操作请参照4.2.2的M-02。 按“OFF”键随时可以退出标定程序，退出后设备仍使用探测器上 一次的标定结果。 4.4 密码 用一个4位数的密码锁定某些只能由具备资质的授权人修改的菜单。 默认密码是0000。 进入密码菜单 后，从左到右设置数值，闪烁位表示正在编辑的位。 （1）按“+”或“-”键，修改数值。 （2）按“ON”键，进入下一个数字位（千位->百位->十位->个位）。 （3）4个数字全部输入后，密码生效。 5 维护保养 5.1 传感器更换 危 险! 仔细拆下再重新装上传感器，确保不造成部件损坏；否则会对设备准确性 造成不利影响，产生错误读数，并造成严重人员伤亡。 进行传感器更换时，请用M-05重新设定传感器使用寿命计数器。 注意：传感器更换后，必须重新标定仪表。...

  • Page 22: 技术数据

    DF-8500 气体探测器 6 技术数据 6.1 探测器主要技术参数 外壳 铝制外壳 隔爆 防护等级：IP66/IP67 (不包含传感器部分) 尺寸，毫米（高×宽×深) 约275×125×106 防爆标志 Ex d ia [ia Ga] IIC T6 Gb；Ex tD A21 IP66/IP67 T80℃ 约2公斤(不含包装) 重量 5%至95%相对湿度，非凝露 湿度 电源 (16.0~34.0) V 功率消耗 1.5W(不含声光报警器) (-40~+70) ℃ 温度范围（仪表） 温度范围（传感器） 见传感器标签...

  • Page 23: 主要性能规格

    DF-8500 气体探测器 6.3 主要性能规格 气体类型 预热时间 存储温度 (0~+50)℃ 氧气/硫化氢/一氧化碳 1小时 环氧乙烷（ETO） (0~+50)℃ 24小时 OH） 甲醇（CH (0~+50)℃ 24小时 氯乙烯（VCM） (0~+50)℃ 24小时 (0~+50)℃ 甲醛 24小时 测量对象 检测误差 响应时间（T ） 重复性误差 ±2% F.S ≤20s ≤1% 氧气（O ） ±10%F.S/±5μmol/mol ≤15s ≤2% 一氧化碳（CO） ±5μmol/mol ≤25s ≤2%...

  • Page 24: 可检测气体及量程列表

    DF-8500 气体探测器 6.4 可检测气体及量程列表 气 体 可选范围 使用温度范围 10%Vol/Vol. 氧气（O ） (-20~50)℃ 25%Vol/Vol. 100μmol / mol 一氧化碳（CO） (-40~55)℃ 200μmol / mol 500μmol / mol 1000μmol / mol 2000μmol / mol 10.0μmol / mol S） (-20~50)℃ 硫化氢（H 20.0μmol / mol 50μmol / mol 100μmol / mol...

  • Page 25: 传感器对干扰的反应

    DF-8500 气体探测器 6.5 传感器对干扰的反应 传感器类型和使用寿命不同，其干扰因子也各不相同。 梅思安不建议客户使用干扰气体进行标定。 本表格有可能不完整。传感器还有可能对其他气体敏感。 DF-8500氧气探头使用注意事项： 注意：酸性气体比如二氧化碳和二氧化硫，会被氧气传感器的电解液所吸收而且有 助于增加流向电极的氧气的含量，这样相当于增加了氧气的含量，每1%的二氧化碳大概 增加0.3%的显示量。DF-8500使用的氧气探头不适合用在二氧化碳浓度连续超过25%的 场合。 中毒： DF-8500所使用的氧气，一氧化碳和硫化氢探头是被设计成可以在很广泛的环境和 严酷的条件下使用的，但是要注意的是不管是保存，还是装在仪表中使用，都要避免将 探头暴露在高浓度的溶剂蒸气中。 交叉灵敏度： 氧气传感器的交叉灵敏度： 在阈限值(TLV)值以下的毒气对氧气传感器没有交叉灵敏度，但是高浓度（比如超过 1%），强氧化性的气体（比如臭氧和氯气）会影响到氧当量，但是其他大部分常见的气 体没有影响。 DF-8500 硫化氢传感器的交叉灵敏度表： 气 体 使用浓度值 读 数 <2 一氧化碳 二氧化硫 二氧化氮 一氧化氮 氯气 乙烯 5000 二氧化碳 氨气...

  • Page 26: 传感器防雨罩

    DF-8500 气体探测器 DF-8500一氧化碳传感器的交叉灵敏度表： 气 体 使用浓度值 读 数 乙炔 乙烯 <28 氢气 48.6 一氧化氮 19.5 <0.5 二氧化氮 13.7 <0.5 氯气 乙醇 硫化氢 二氧化硫 氨气 DF-8500 环氧乙烷、氯乙烯、甲醇和甲醛传感器使用注意事项： 1） 标定时必须采用聚四氟乙烯（特氟龙）软管，管子尽可能的短，防止对气体的 吸附。 2） 标定阀必须采用不锈钢材质的，防止对气体的吸附。 3） 标定用的软管必须是干燥的，不能是潮湿的，防止水分对气体的吸附。 4） 初次开始标定时，必须通电24小时以等待传感器稳定，若传感器没有稳定就 开始标定，则标定后显示浓度会出现负漂。 5） 增益的标定时间，环氧乙烷和氯乙烯气体的默认值为180秒，甲醇气体默认值 为300秒，若减小增益标定的时间，则由于标定时气体浓度还不太稳定，所以会导致标 定不准确。...
  • Page 27 探头, 备件, DF-8500, 甲醇 10161341 探头, 备件, DF-8500, 氯乙烯 10161342 探头, 备件, DF-8500, 甲醛 10195378 探头导体, 备件, DF-8500, SIL, 毒气 10202755 探头导体, 备件, DF-8500, SIL, 氧气 10202786 探头导体, 备件, DF-8500, SIL, 环氧乙烷, 氯乙烯 10205281 探头导体, 备件, DF-8500, SIL, 甲醇, 甲醛 10205282...

  • Page 28: 输出状态

    DF-8500 气体探测器 9 附 录 9.1 输出状态 LED颜色 数码管显示 状态 信号电流 (4~20)mA 数字 绿色或红色 正常或报警 绿色（闪动） 启动 4mA或跟随 绿色（闪动） 标定 E-XX 黄色 故障 20.5mA 红色 超量程 BOOT 黄色 仪表没有被配置 3.2mA 绿色 负漂...

  • Page 29: 故障代码

    DF-8500 气体探测器 9.2 故障代码 若检测到故障，会显示代码E-，以及数字代码和简短描述。 在这种情况下，装置的正常操作模式不会对气体起反应，且输出信号电流 为故障值（默认为2mA）。 故障代码 含义 可能原因 采取措施 BOOT 探测器气体类型没有被配置 线路板是全新的 配置气体类型 E-07 Flash自检故障 主板损坏 更换电子模块 E-08 RAM自检故障 主板损坏 更换电子模块 E-09 Flash CRC校验错误 主板损坏 更换电子模块 E-10 看门狗故障 主板损坏 更换电子模块 E-11 ADC24采样数值异常 主板损坏 更换电子模块 E-12 ADC10采样数值异常 主板损坏 更换电子模块...

  • Page 30: 接线图

    DF-8500 气体探测器 9.3 超时 自动标定有4分钟的超时时间，即4分钟内不能完成自动标定时则显示出错代码。 在其他界面上并且不按任何按钮超过10分钟的情况下，菜单自动返回浓度测量模式。 9.4 接线图 EX d 故障继电器低报继电器 高报继电器 Suprema Gasgard/XL +24V 1. 24V DC 9020/9010 2. 0V DC 8020 4~20mA 3. 4~20mA PLC/DCS max. = 300欧姆 Load 故障继电器低报继电器 高报继电器 EX d Suprema Gasgard/XL +24V 1. 24V DC 9020/9010 2.

  • Page 31: 满足Sil功能安全条件

    DF-8500 气体探测器 10 满足SIL功能安全条件 本仪表是严格按照IEC61508进行设计，并通过了CSA SIL2的功能安全认证。 功能安全相关参数: SIL2 硬件安全等级(SIL) SC 3 系统能力(SC) 类型 1oo1 或者 1oo2 安全架构 硬件冗余度HFT PFD, PFH,SFF 见下表 λ , λ , λ , λ 见下表 72 hr. 平均修复时间MTTR 检测间隔时间PTI 见下表 -40℃~70℃ 环境温度 硬件版本 0.04 固件版本 λ...
  • Page 32 DF-8500 气体探测器 架构和 SIL等级 下表是安全架构和SIL对应模式： LDM = 低要求模式 HDM = 高要求和连续模式 SIL1 SIL2 SIL3 架构 架构 1oo1 架构 1oo2 安全使用通用要求: 必须按照说明书的要求进行使用仪表。对于标定和维护，一定要按照当地法规进行。 当 仪表出现问题，一定要在72小时内进行维修。 连接的控制器监控4~20mA信号电流时，必须能监控小于4mA和大于20mA的值。 系统必须能进行功能和标定检查。 在标定时一定要进行目测。 每年要进行系统检查。 标定和校准是功能和标定检查的一部分。 测试气体必须是能监测的气体。测试气体浓度必须是测量量程的中间值。 零气是不带碳氢可燃气的干净空气或者是人造空气。 以下条件下必须进行标定： 零点值漂移 > +/-5 % FS 灵敏度值漂移> +/-20 %通气值 假如标定检查值在允许误差范围内，标定周期可以延长一倍。...
  • Page 33 DF-8500 气体探测器 有 害 物 质 部件名称 六价铬 铅 汞 镉 多溴联苯 多溴二苯醚 [ Cr ( VI )] (Pb) (Hg) (Cd) （PBB） （PBDE） DF-8500 × ○ ○ ○ ○ × 气体探测器 本表格依据SJ/T 11364的规定编制。 ：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量 ○ 要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的 限量要求。...
  • Page 34 DF-8500 Gas Detector Contents Safety Regulations Correct Use Liability Informati Safety and Precautionary Measures to be Adopted MSA Permanent Instrument Warranty Description Identifying the Unit Overview Installation Mechanical Installation Electrical Installation Operation Startup Menu Sequence Calibration Password Maintenance Sensor replacement...

  • Page 35: Safety Regulations

    1 Safety Regulations 1.1 Correct Use DF-8500 series gas detectors are used to measure toxic gases or oxygen. They are suitable for outdoor and indoor applications without limitations, e.g. petrochemical and gas industry, coal chemical industry, pharmaceutical industry and chemical industry.

  • Page 36: Safety And Precautionary Measures To Be Adopted

    Such paint deposits would interfere with the gas diffusion process. - Use only genuine MSA replacement parts when performing any maintenance procedures provided in this manual. Failure to do so may seriously impair instrument performance.

  • Page 37: Msa Permanent Instrument Warranty

    MSA’ s requirements. MSA shall be released from all obligations under this warranty in the events: 1. Calibration, debugging, maintenance, etc., are performed by persons other than personnel from MSA or authorized by MSA;...

  • Page 38: Overview

    The device is factory-calibrated and delivered ready for installation. First calibration is required after installation. After the detector is put into normal operation, it is recommended by MSA to perform calibration once every three months. The device has: - a gas sensor - a four digit 15-segment LED display - four LEDs for displaying the current status of the detector.

  • Page 39: Installation

    When preparing the assembly, make sure that the mounting arrangement is correct for the particular device. 3.1 Mechanical Installation 3.1.1 Dimensions Diagram(Unit: mm) Figure.3 DF-8500 Dimension Diagram...
  • Page 40 3.1.2 DF-8500 Installation Diagram DF-8500 Nut M6 Washer 6 Mounting plate Washer 6 Bolt M6×12 Clamp 2〃 Pipe 2〃 DF-8500 Mounting on Vertical pipe DF-8500 Nut M6 Washer 6 Mounting plate Washer 6 Bolt M6×12 Clamp 2〃 Pipe 2〃 DF-8500 Mounting on horizontal pipe...

  • Page 41: Electrical Installation

    JP2 JP3 公共端 1-2 1-2 公共端 有源 2-3 2-3 无 源 常闭 常开 Material in the dashed line rectangle is optional Remote Sensor 24V+ Sensor 24V- Connector Controller 4~20mA Figure 5-1 DF-8500 internal wiring (Low alarm relay configured as active mode)
  • Page 42 Remote Sensor 24V+ Sensor 24V- Connector Controller 4~20mA Figure 5-2 DF-8500 internal wiring (Low alarm relay configured as passive mode) Terminal name Application 24V + Connect to DC 24V+ 24V - Connect to DC 24V- 4-20MA (4~20) mA output of device...
  • Page 43 DF-8500 Gas Detector Terminal No. Terminal Name DC 24V+ DC 24V- (4~20)mA signal Figure 6 DF-8500 Power Connection Terminals Terminal No. Terminal Name Not energized,normally open Common terminal Not energized,normally closed Figure 6 DF-8500 relay terminals (Applicable to all relays) 1.

  • Page 44: Operation

    DF-8500 Gas Detector 4 Operation The device is factory-calibrated and delivered ready for installation. First calibration is required after installation. 4.1 Startup The device conducts self-checking during it starts up and sets the operating current as output signal (default: 4.0mA), then displays below information:...

  • Page 45: Menu Sequence

    M-03 Detector parameters view M-04 Calibration parameter setting M-05 Sensor replacement M-06 LED testing M-07 Loop testing M-09 Sensor information display M-10 Relay setting M-11 Relay testing M-13 Manual zero calibration M-14 Manual gain calibration Table 2 DF-8500 Menu Items...
  • Page 46 DF-8500 Gas Detector [M-00] -- Alarm(relay)reset This menu item is used to reset the alarm of detector. This menu item will be displayed only when the relay is set as locked. (1) Press “+” to select the menu item M-00.
  • Page 47 DF-8500 Gas Detector [M-03] -- Transmitter parameter view This menu item displays the device information, including gas type, measuring range, and firmware version. (1) Press “+” to select the menu item M-03. (2) Press the “ON” key and the scroll display will show “parameter name = parameter value”...
  • Page 48 DF-8500 Gas Detector Submenu Meaning Default Adjustable Range Remarks Parameter TEST GAS= Calibration gas No decimal point range: μmol / mol concentration setting 5 ~(range-1) or %V/V Decimal point range: 0.5~(range-0.1) CURRENT (4~20)mA output 90 ~ 150 OFFSET= fine tuning...
  • Page 49 DF-8500 Gas Detector (2) Press “ON” and the screen will display the menu for entering password. (3) Enter the password (see Section 4.4). (4) If you enter the correct password, you will enter the next submenu, and the countdown starts from 900 second (total 15 minutes), it means there will be no alarm when you replace the sensor during this time, the sensor service time will be cleared when pressing “ON”...
  • Page 50 DF-8500 Gas Detector Submenu Parameter Meaning TEMP= Current temperature display CURRENT= Output current (4~20)mA display Sensor output signal display ( for CO，H S，the signal is SIGNAL= approximately 0.5V；for O ，it is approximately 0.8V； for ETO，VCM，CH OH，it is approximately 0.8V； all in clean air) V_REF= Refer to voltage signal，approximately 0.5V...
  • Page 51 DF-8500 Gas Detector Note： 1) The energized/de-energized and self-locking/non-self-locking settings of high and low alarm relays cannot be set separately. 2) The alarm delay is only effective for low alarm relays. In addition, in the low alarm delay period, if the high alarm is triggered, the low alarm delay will end immediately, and trigger the low alarm at the same time.

  • Page 52: Calibration

    For rare gas, e.g. ETO, methanol and VCM, it needs to be 24 hours. 4.3 Calibration To ensure the stable performance of the product, MSA recommends the users to perform the calibration every three months. The calibration flow should be 0.25 liter/minute and calibration should use calibration cap regulated by MSA.

  • Page 53: Password

    DF-8500 Gas Detector It is recommended that all calibration components are connected before starting a calibration as it is necessary to apply test gas to the device during a countdown. Wait for calibration gas. After starting any calibration, calibration gas (zero or test gas) must be provided until the calibration is completed.

  • Page 54: Technical Data

    DF-8500 Gas Detector 6 Technical Data 6.1 Major technical parameters of the detector Detected gas Methane Enclosure Aluminium enclosure Explosion-proof Protection level: IP 67(not including the sensor) Dimensions, mm Approximately 275X125X106 (height × width × depth) Explosion-proof sign Ex d ia [ia Ga] IIC T6 Gb；Ex tD A21 IP66/IP67 T80℃...

  • Page 55: Primary Performance Specifications

    DF-8500 Gas Detector 6.3 Primary Performance Specifications Gas type Warm up time Storage temperature Oxygen/Hydrogen sulfide/Carbon monoxide (0~+50) ℃ Ethylene oxide (ETO) (0~+50) ℃ Methanol (CH (0~+50) ℃ Chloroethylene (VCM) (0~+50) ℃ Methanal (CH (0~+50) ℃ Measurement object Detection error Response Time (τ90)

  • Page 56: List Of Detectable Gases And Measuring Ranges

    This is equivalent to increasing the oxygen content. The display value will increase approximately 0.3% with 1% increase of the carbon dioxide. The DF-8500 oxygen sensor is not suitable for use in occasions where the carbon dioxide concentration exceeds 25% continuously.
  • Page 57 <0.5 Chlorine 13.7 <0.5 Ethanol Hydrogen sulfide Sulfur dioxide Ammonia Precautions for using DF-8500 ETO, VCM and methanol sensor: 1) Must use polytetrafluoroethylene (Teflon)tube for calibration, and the tube is short as much as possible to prevent adsorbing the gas.

  • Page 58: Accessories

    Storage temperature range is (20±5)℃。 Please handle the electrochemical sensors in accordance with the professional requirements. 7 Accessories The DF-8500 package contains the standard installation accessories such as the sensor guard, mounting plates, clamps, screws and washers, and quick start guides. 7.1 Sensor Guard The sensor guard must be installed at all times except when an airflow adapter or conduit installation kit is used.

  • Page 59: Spare Parts

    Sensor, SP, DF-8500, VCM 10161342 Sensor, SP, DF-8500, Methanal 10195378 Sensor conductor, SP, DF-8500, SIL, TOX 10202755 Sensor conductor, SP, DF-8500, SIL, OX 10202786 Sensor conductor, SP, DF-8500, SIL, ETO, VCM 10205281 Sensor conductor, SP, DF-8500, SIL, CH OH, CH 10205282...

  • Page 60: Appendix

    DF-8500 Gas Detector 9 Appendix 9.1 Output Status Digital Display LED Color Status Current Signal Number Green or Red Normal or alarm (4~20) mA Green (flicker) Start Green (flicker) Calibration 4mA or follow E-XX Yellow Fault Over range 20.5mA BOOT...

  • Page 61: Error Code

    DF-8500 Gas Detector 9.2 Error Code Error Meaning Possible cause Countermeasure Code Device has not been The circuit board is new Configure the gas type BOOT configured Replace the flash self-check fault Mainboard fault E-07 electronic module Replace the RAM self-check fault...

  • Page 62: Timeout

    DF-8500 Gas Detector 9.3 Timeout The automatic calibration has a 4-minute timeout; that is, the error code will appear if the automatic calibration cannot be completed within 4 minutes. When no keys are pressed for over 10 minutes, the menu will automatically return to the concentration measurement mode from any other screen.

  • Page 63: Special Conditions For The Safe Use According To Sil Applications

    10 Special conditions for the safe use according to SIL applications The DF-8500 Gas Monitor has been subjected to rigorous reliability and functional safety assessments, which have culminated in the gas monitor being certified to IEC 61508 by CSA. The tables below list the SIL parameters for this device.
  • Page 64 DF-8500 Gas Detector Possible structures and acquirable SILs The following table shows which structure has to be selected to fulfill the requirements of a specific SIL. LDM = Low Demand Mode HDM = High Demand or Continuous Mode SIL1 SIL2...
  • Page 65 DF-8500 Gas Detector Checking the relay output function is accomplished by proof test every 1 year. And contact welding shall be check by the proof test. The relay contacts must be protected with a fuse rated 0.6 of the nominal specified...
  • Page 66 客户服务热线Customer Hotline: 4006-090-888 关注梅思安官方微信 更多信息等着您 产品技术不断改良 当前数据仅供参考 梅思安(中国)安全设备有限公司 中国营销总部 Product technology is continuously MSA(China)Safety Equipment Co.,Ltd China Headquarter of Marketing & Sales improved and current data is for 电话Tel：0512-62898880 电话Tel：021-62375878 reference only P/N:10203355 Rev.1 传真Fax：021-62375876 传真Fax：0512-62952853...
