OBSERVER-i Detector Ultrassônico de
Vazamentos de Gás Guia Rápido
Aviso!
O guia rápido não substitui o manual de operação. É indispensável que o manual de operação seja lido e respeitado
quando o aparelho for usado. Principalmente as instruções de segurança e as informações sobre uso e funcionamento
do dispositivo têm que ser cuidadosamente lidas e respeitadas.
Quando solicitado, o manual de operação pode também ser fornecido em papel.
1 – Descrição
Comprimento do fio no interior da câmara superior.
Aviso!
Os seis parafusos internos não devem ser desatarraxados e a câmara inferior não deve ser aberta.
A garantia perderá a validade se o inferior for aberto.
2 – Instalação
BR

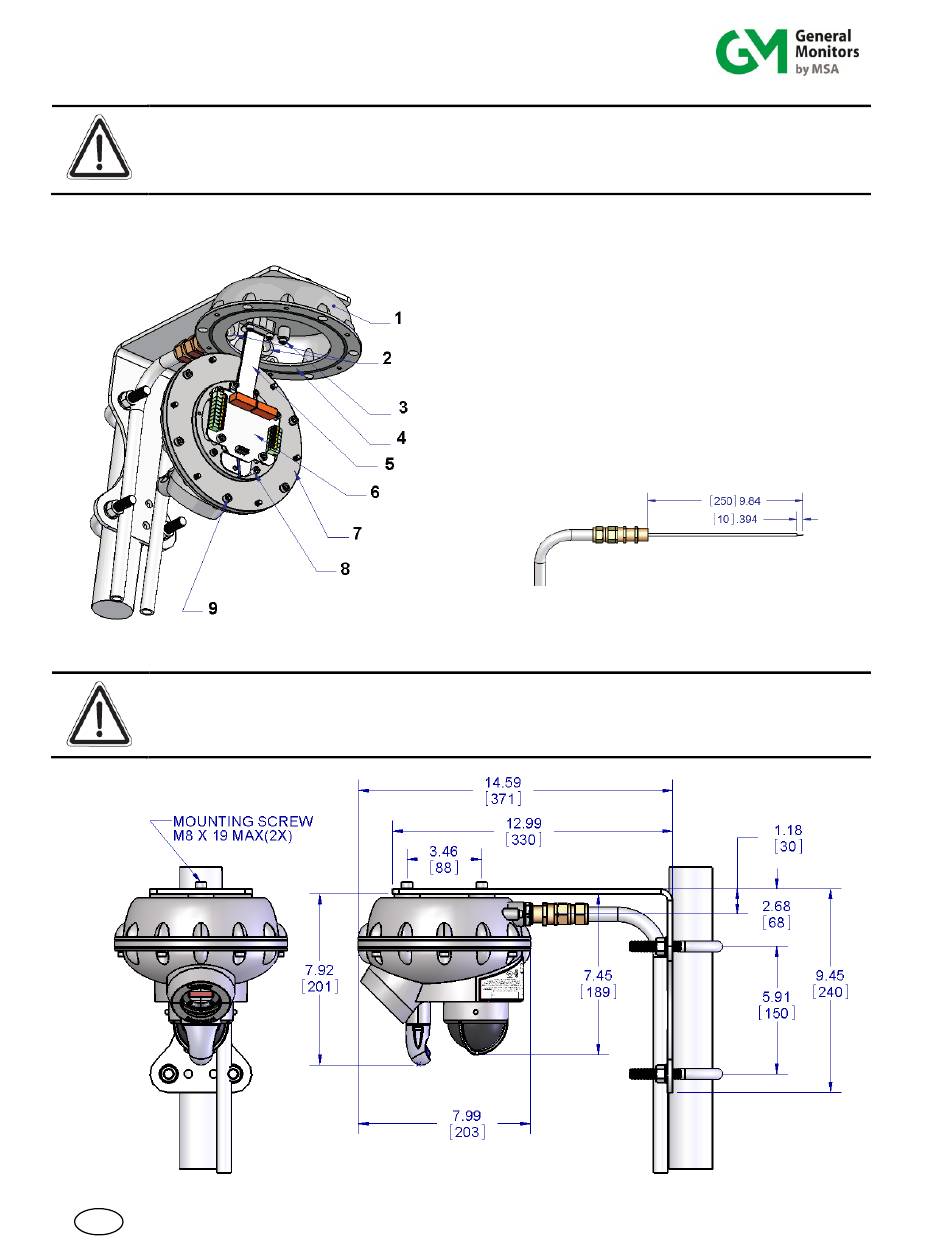

1. Invólucro superior (peça fixa)
2. Entrada de cabo M20x1,5
3. Conexão de aterramento M5
4. Junta anti-fogo
5. Haste de carga
6. Painel de Relés
7. Anteparo
8. IS Aterramento
9. Parafuso Allen M6 e arruela de retenção (6x)
(tem que ser parafusado com 9Nm de torque)
