4.2 Anwendungsbeispiel(e)

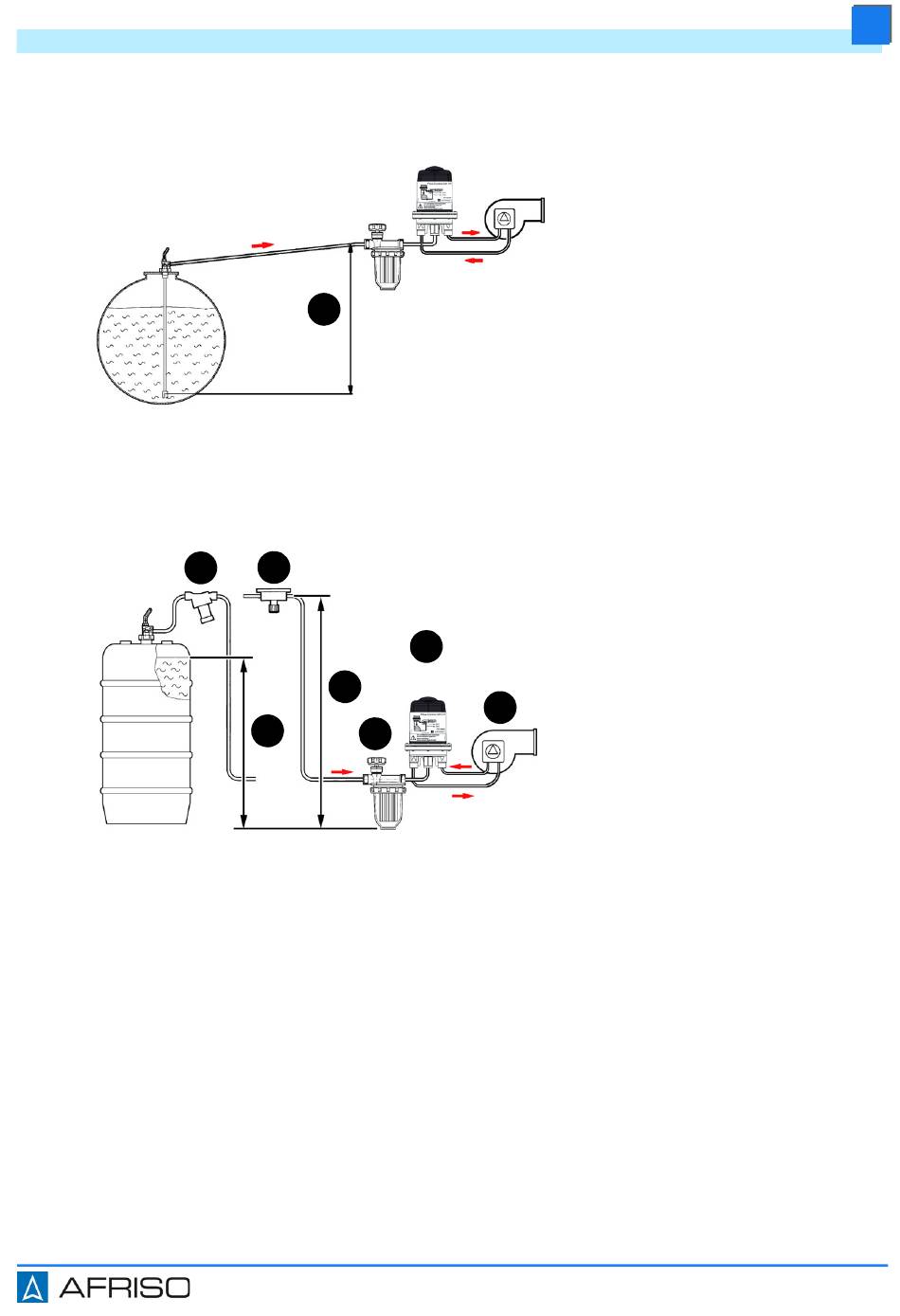

Abbildung 3: Einbau des Flow-Control 3/K HT oberhalb des Tankspiegels mit selbstsi-
chernder Saugleitung (stetiges Gefälle zum Tank). Die Rückschlagventile in der Ent-
nahmearmatur und am Saugschlauchende müssen dabei entfernt werden.
Abbildung 4: Einbau des Flow-Control 3/K HT unterhalb des Tankspiegels. Um ein
Austreten (Aushebern) von Heizöl bei defekter Saugleitung und höher liegendem
Ölstand im Tank zu verhindern, muss eine Schutzeinrichtung gegen Aushebern (Anti-
heberventil) eingebaut werden.
Produktbeschreibung
A
C
A
D
B
F
G
E
A. Maximal 4,50 m
A. Kolben-Antiheberventil
„KAV"
B. Statischer Vordruck zur
Auslegung des „KAV"
C. Membran-Antiheberventil
„MAV"
D. Statischer Vordruck zur
Auslegung des „MAV"
E. Filter
F. Flow-Control
G. Brenner
