4.2 Toepassingsvoorbeeld(en)

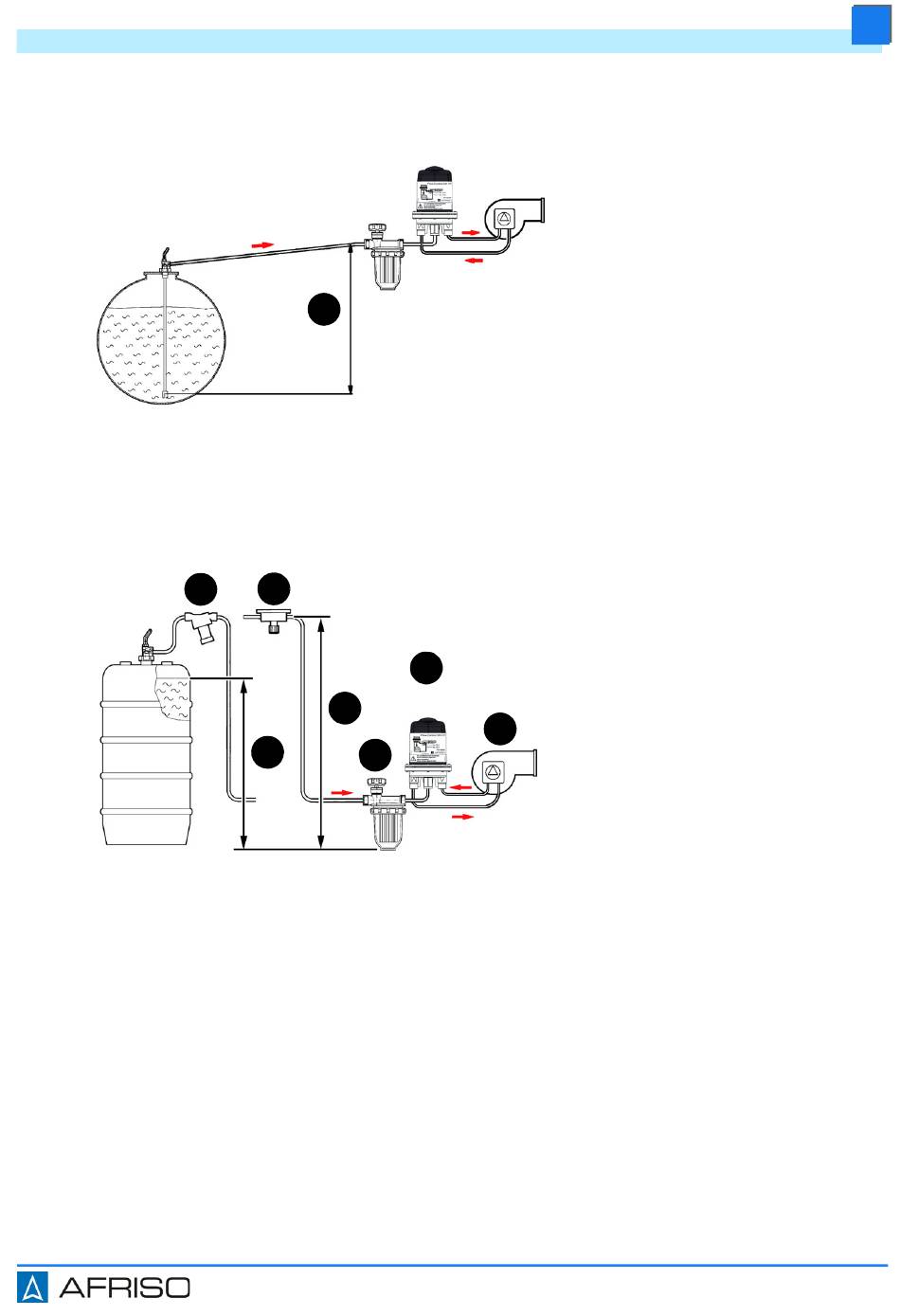

Afbeelding 3: Inbouw van de Flow-Control 3/K HT boven het tankniveau met zelfslui-
tende zuigleiding (gestage hellingsgraad naar de tank). De terugslagkleppen in de
aftap-armatuur en aan het uiteinde van de zuigslang moeten daarbij worden verwij-
derd.
Afbeelding 4: Inbouw van de Flow-Control 3/K HT onder het tankniveau. Om het vrij-
komen (uithevelen) van stookolie bij een defecte zuigleiding en hoger liggend oliepeil
in de tank te voorkomen, moet er een veiligheidsvoorziening tegen uithevelen (anti-
sifonklep) worden ingebouwd.
Productbeschrijving
A
C
A
D
B
F
G
E
A. Maximaal 4,50 m
A. Zuiger-anti-sifonklep
"KAV"
B. Statische voordruk ter
realisatie van de "KAV"
C. Membraan-anti-sifonklep
"MAV"
D. Statische voordruk ter
realisatie van de "MAV"
E. Filter
F. Flow-Control
G. Brander
Flow-Control
