Exemple(s) d'application

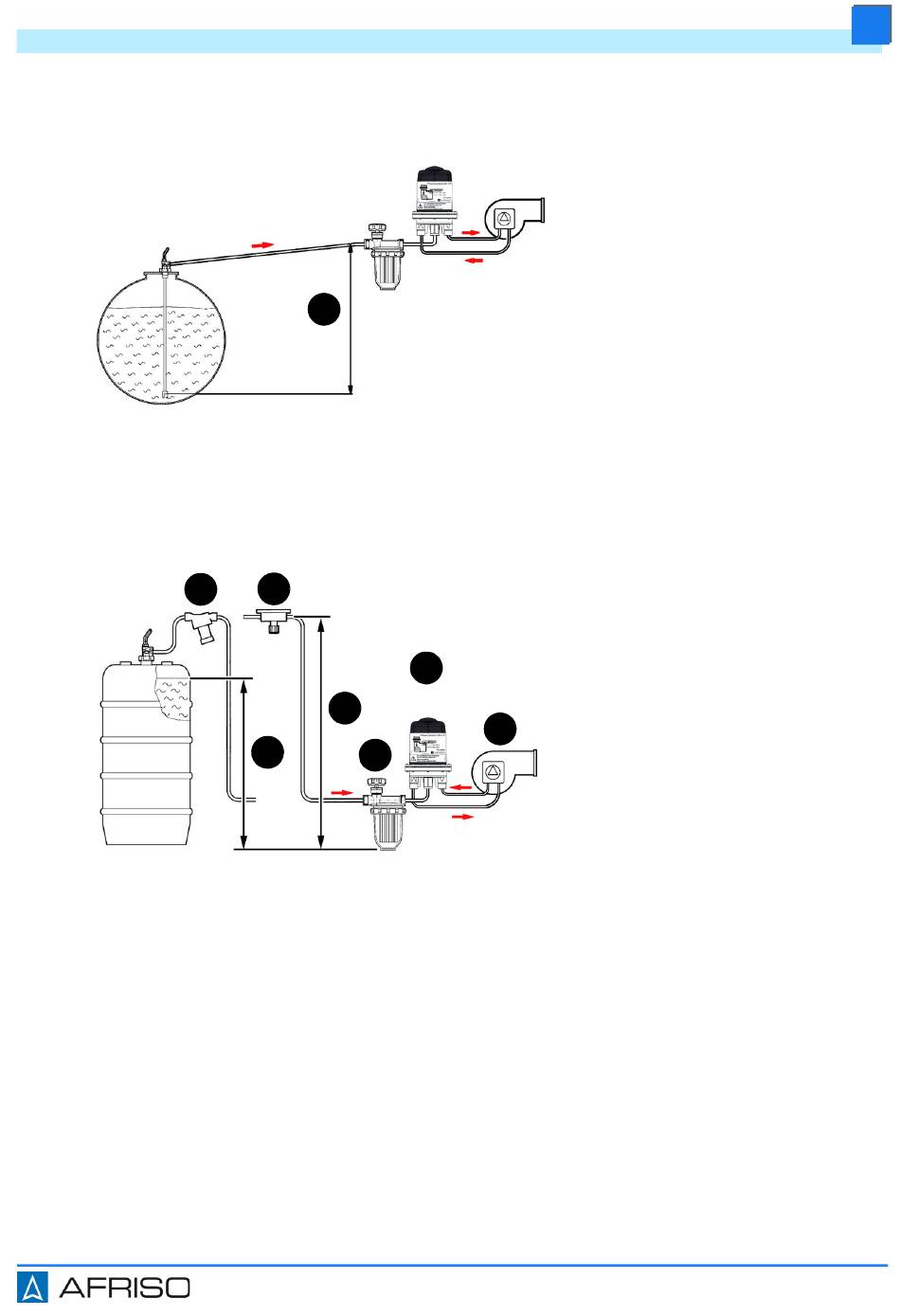

Figure 3: Installation du Flow-Control 3/K HT au-dessus du niveau du réservoir avec
conduite d'aspiration en sécurité intrinsèque (en pente régulière vers le réservoir).
Dans ce cas, il faut retirer les clapets anti-retour dans l'unité de vidange et à l'extré-
mité du tuyau d'aspiration.
Figure 4: Installation de Flow-Control 3/K HT en dessous du niveau du réservoir. Pour
éviter un écoulement éventuel de fuel (siphonnage) en cas de conduite d'aspiration
défectueuse ou de niveau supérieur dans le réservoir il faut installer un dispositif de
protection contre le siphonnage (valve anti-siphon).

Description du produit

A
C
A
D
B
F
G
E
A. 4,50 m maximum
A. Valve anti-siphon à piston
"KAV"
B. Pression d'entrée statique
pour le dimensionnement
du "KAV"
C. Valve anti-siphon à
membrane "MAV"
D. Pression d'entrée statique
pour le dimensionnement
du "MAV"
E. Filtre
F. Flow-Control
G. Brûleur
Flow-Control
