A

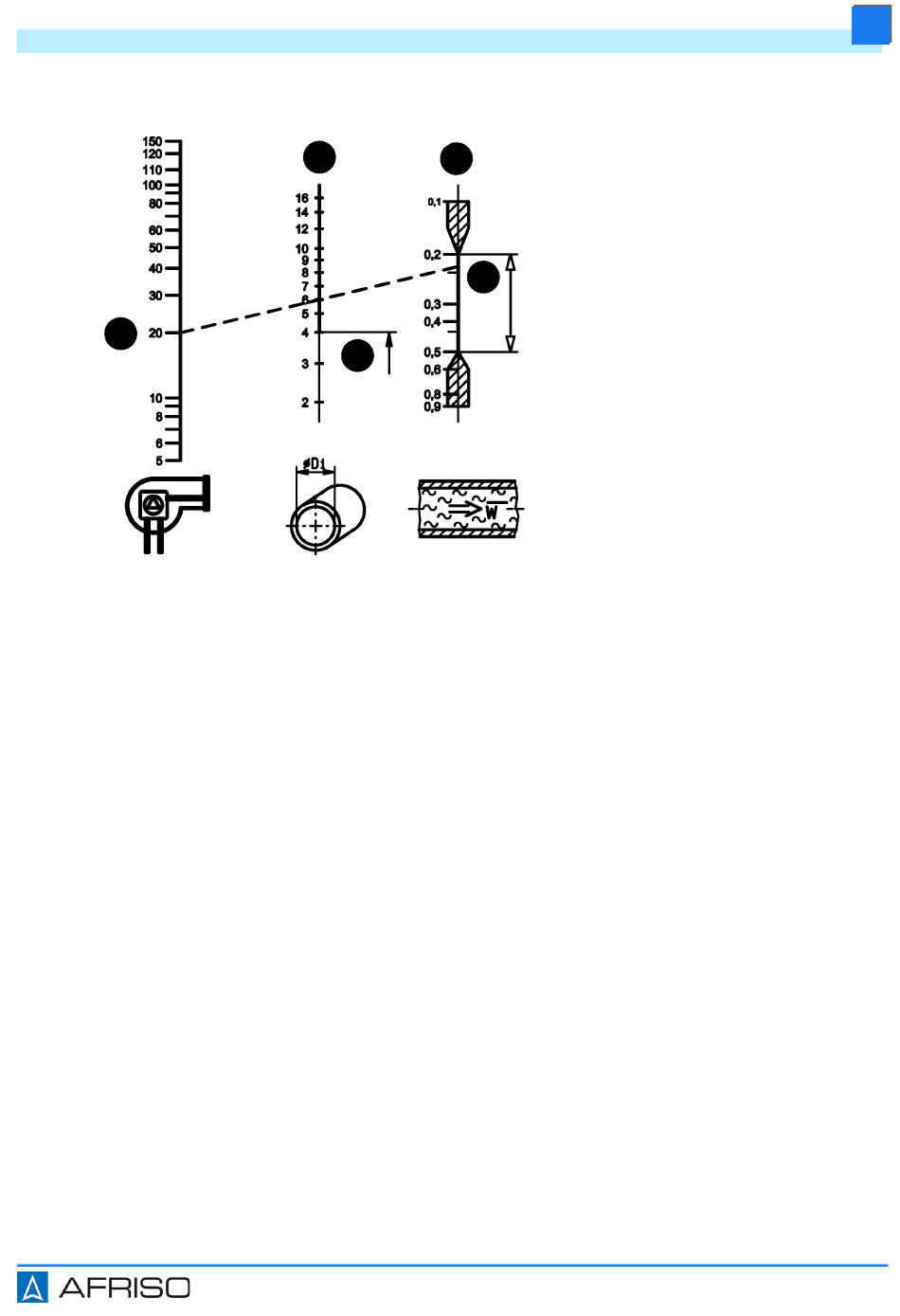

Figure 6: Nomogramme, exemple : Débit= 20 l/h, vitesse 0,23 m/s. Il faut prévoir une
conduite de 8 x 1 mm diamètre intérieur (DI 6).
5.2 Déterminer la longueur de la conduite d'aspiration
Pour la détermination de la longueur maximale de la conduite d'aspiration, le
vide d'aspiration maximum ne devrait pas être supérieure à -0,4 bar (cavita-
tion). Une perte de pression supplémentaire de 50 mbar est considérée pour
la pollution résultante.
La perte de pression due au frottement dans la conduite est basée sur la den-
sité maximum de fuel EL de 860 kg/m³ et la viscosité cinématique de 6 mm²/
s selon DIN 51603.
Montage
B
C
E
D
A. Consommation du gicleur
du brûleur [l/h]
B. Diamètre intérieur de la
conduite
d'aspiration [mm]
C. Vitesse d'écoulement du
fuel [m/s]
D. < Ø 4 non recommandé
E. Plage recommandée
selon DIN 4755-2
Flow-Control
FR
12
