Summary of Contents for AFRISO WaterSensor con

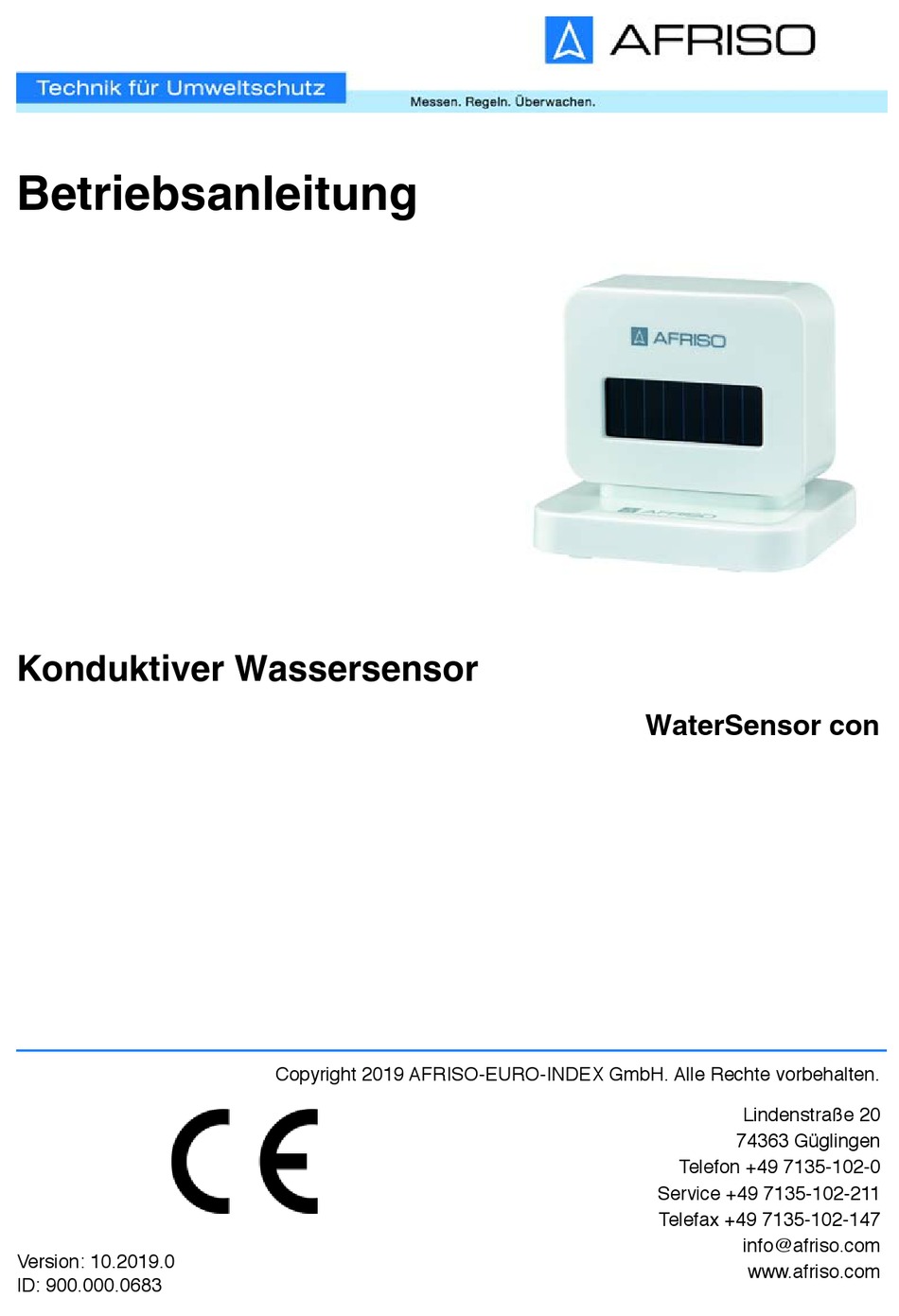

- Page 1 Betriebsanleitung Konduktiver Wassersensor WaterSensor con Copyright 2019 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2019.0 www.afriso.com ID: 900.000.0683...
-
Page 2: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den konduktiven Wassersensor „WaterSensor con“ (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. -
Page 3: Informationen Zur Sicherheit
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet: Dies ist das allgemeine Warnsymbol. Es weist auf die Gefahr von Verletzungen und Sachschäden hin. Befolgen Sie alle im Zusammenhang mit diesem Warnsymbol beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet- zungen und Sachschäden zu vermeiden. WaterSensor con... - Page 4 Verpuffungen, Brand oder Explosionen führen • Einsatz mit anderen Flüssigkeiten als Wasser • In Verbindung mit Produkten, die direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb Gefahren für Mensch, Tier oder Sachwerte entstehen können WaterSensor con...
-
Page 5: Transport Und Lagerung
Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. WaterSensor con... - Page 6 Produktbeschreibung Produktbeschreibung Übersicht A. Bodenwassersonde B. Solarzellen C. Gehäuse D. Abdeckung E. Dichtung F. Antenne G. Batteriefach H. LRN-Taste Abmessungen Abbildung 1: Abmessung in mm WaterSensor con...
- Page 7 55 x 50 x 42 mm Gewicht 47 g Werkstoff Gehäuse Farbe Weiß, ähnlich RAL 9003 Messbereich Temperatur: 0/+40 °C Genauigkeit Temperatur: ±1K Temperatureinsatzbereich Umgebung 0/+40 °C Lagerung -20/+60 °C Medium 0/+60 °C Max. Luftfeuchtigkeit 90 % nicht kondensierend WaterSensor con...
- Page 8 über Lithium-Batterie DC 3,6 V ½ AA Elektrische Sicherheit Schutzklasse III (EN 60730-1; SELV) Schutzart IP 54 (EN 60529) EnOcean® -Funk Frequenz 868,3 MHz Sendeleistung Max. 10 mW Reichweite Siehe Kapitel "Informationen zu EnOcean®-Funk" EnOcean® Equipment Profile (EEP) A5-30-03 WaterSensor con...
-
Page 9: Montage
2. Stellen Sie das Produkt möglichst nah an der Stelle des möglichen Was- seraustritts auf. 3. Beachten Sie das Gefälle des Untergrunds und die mögliche Fließrich- tung des austretenden Wassers. 4. Entfernen Sie wasserabsorbierende Unterlagen, wie beispielsweise Tep- piche. WaterSensor con... - Page 10 2. Heben Sie die Abdeckung mit einem Schraubendreher an und entfernen Sie die Abdeckung. 3. Setzen Sie die Lithium-Batterie Typ ½AA ein. Achten Sie auf die korrekte Polung. 4. Setzen Sie die Abdeckung ein. 5. Setzen Sie das Produkt auf die Bodenwassersonde. WaterSensor con...
-
Page 11: Elektrostatische Entladung
3. Drücken Sie mit einem stumpfen nicht leitenden Gegenstand die LRN- Taste am Produkt. 4. Das Produkt sendet ein Lern-Telegramm (LRNTEL) an das AFRISOhome Gateway. 5. Das Produkt ist mit dem AFRISOhome Gateway verbunden. 6. Setzen Sie die Abdeckung ein. 7. Setzen Sie das Produkt auf die Bodenwassersonde. WaterSensor con... -
Page 12: Wartung
2. Entsorgen Sie die Batterie und das Produkt getrennt voneinander. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. WaterSensor con... -
Page 13: Ersatzteile Und Zubehör
• Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Konduktiver Wassersensor 78146 „WaterSensor con“ Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. Abbildung Lithium-Batterie ½AA 78100 Bodenwassersonde con 78142 Universeller ... - Page 14 EnOcean®-Funksystemen finden Sie auf www.enocean.com. • Funkstandard • Funktechnologie • AN001 • AN102 • AN103 • AN201 13.3 Möglichkeiten der EnOcean®-Technologie Unterlagen über EnOcean®-Technologien finden Sie im Internet unter www.afrisohome.de. Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu AFRISO-Produkten. WaterSensor con...
- Page 15 Anhang Anhang 14.1 EU-Konformitätserklärung WaterSensor con...
- Page 17 Operating instructions Conductivity water sensor WaterSensor con Copyright 2019 AFRISO-EURO-INDEX GmbH. All rights reserved. Lindenstraße 20 74363 Güglingen Telefon+49 7135 102-0 Service+49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2019.0 www.afriso.com ID: 900.000.0683...
- Page 18 About these operating instructions About these operating instructions These operating instructions describe the conductivity operating instructions "WaterSensor con" (also referred to as "product" in these operating instruc- tions). These operating instructions are part of the product. • You may only use the product if you have fully read and understood these operating instructions.
-
Page 19: Information On Safety
In addition, the following symbols are used in these operating instructions: This is the general safety alert symbol. It alerts to injury hazards or equipment damage. Comply with all safety inst- ructions in conjunction with this symbol to help avoid pos- sible death, injury or equipment damage. WaterSensor con... - Page 20 - If the product is operated in hazardous areas, sparks may cause defla- grations, fires or explosions. • Use with liquids other than water • In conjunction with products which are used for health-saving or life-sav- ing purposes or whose operation may incur hazards to humans, animals or property. WaterSensor con...
-
Page 21: Transport And Storage
Use the original packaging when transporting the product. • Store the product in a clean and dry environment. • Verify that the product is protected against shocks and impact during trans- port and storage. Failure to follow these instructions can result in equipment damage. WaterSensor con... -
Page 22: Product Description
Product description Product description Overview A. Floor water probe B. Solar cells C. Housing D. Cover E. Seal F. Holder G. Adhesive dots H. Antenna I. Battery compartment J. LRN pushbutton Dimensions Fig. 1: Dimensions in mm WaterSensor con... - Page 23 Measuring range Temperature: 0/+40 °C Accuracy Temperature: ±1K Operating temperature range Ambient 0/+40 °C Storage -20/+60 °C Medium 0/+60 °C Max. humidity Non-condensing Supply voltage Via solar cell Energy harvesting Via lithium battery DC 3.6 V ½ AA WaterSensor con...
- Page 24 Value Electrical safety Protection class III (EN 60730-1; SELV) Degree of protection IP 54 (EN 60529) EnOcean® wireless Frequency 868.3 MHz Transmission power Max. 10 mW Range See chapter "Information on EnOcean® wireless" EnOcean® Equipment Profile (EEP) A5-30-03 WaterSensor con...
- Page 25 2. Position the product as close as possible to a location where water may leak. 3. Take into account the gradient of the floor and the possible direction of flow of the leaking water. 4. Remove water absorbing materials on the floor, for example carpets. WaterSensor con...
- Page 26 1. Remove the product from the floor water probe. 2. Lift the cover using a screwdriver and remove the cover. 3. Fit the lithium battery type ½AA. Verify correct polarity. 4. Refit the cover. 5. Refit the product onto the floor water probe. WaterSensor con...
- Page 27 3. Press the LRN pushbutton of the product with an object that is not pointed and not conductive. - The product sends a Learn tele- gram (LRNTEL) to the AFRISO- home gateway. - The product is now connected to the AFRISOhome gateway.
-
Page 28: Maintenance
2. Dispose of the product and of the battery separately. Returning the device Get in touch with us before returning your product. Warranty See our terms and conditions at www.afriso.com or your purchase contract for information on warranty. WaterSensor con... -
Page 29: Spare Parts And Accessories
Failure to follow these instructions can result in equipment damage. Product Product designation Part no. Figure Conductivity water sensor 78146 "WaterSensor con" Spare parts and accessories Product designation Part no. Figure Lithium battery ½ AA 78100 Holder 09 01 000303... - Page 30 Wireless technology • AN001 • AN102 • AN103 • AN201 13.3 Features of the EnOcean® technology Visit www.afrisohome.de for documents on EnOcean® technologies. A variety of videos on AFRISO products can also be found on the AFRISO YouTube channel. WaterSensor con...
- Page 31 Appendix Appendix 14.1 EU Declaration of Conformity WaterSensor con...
