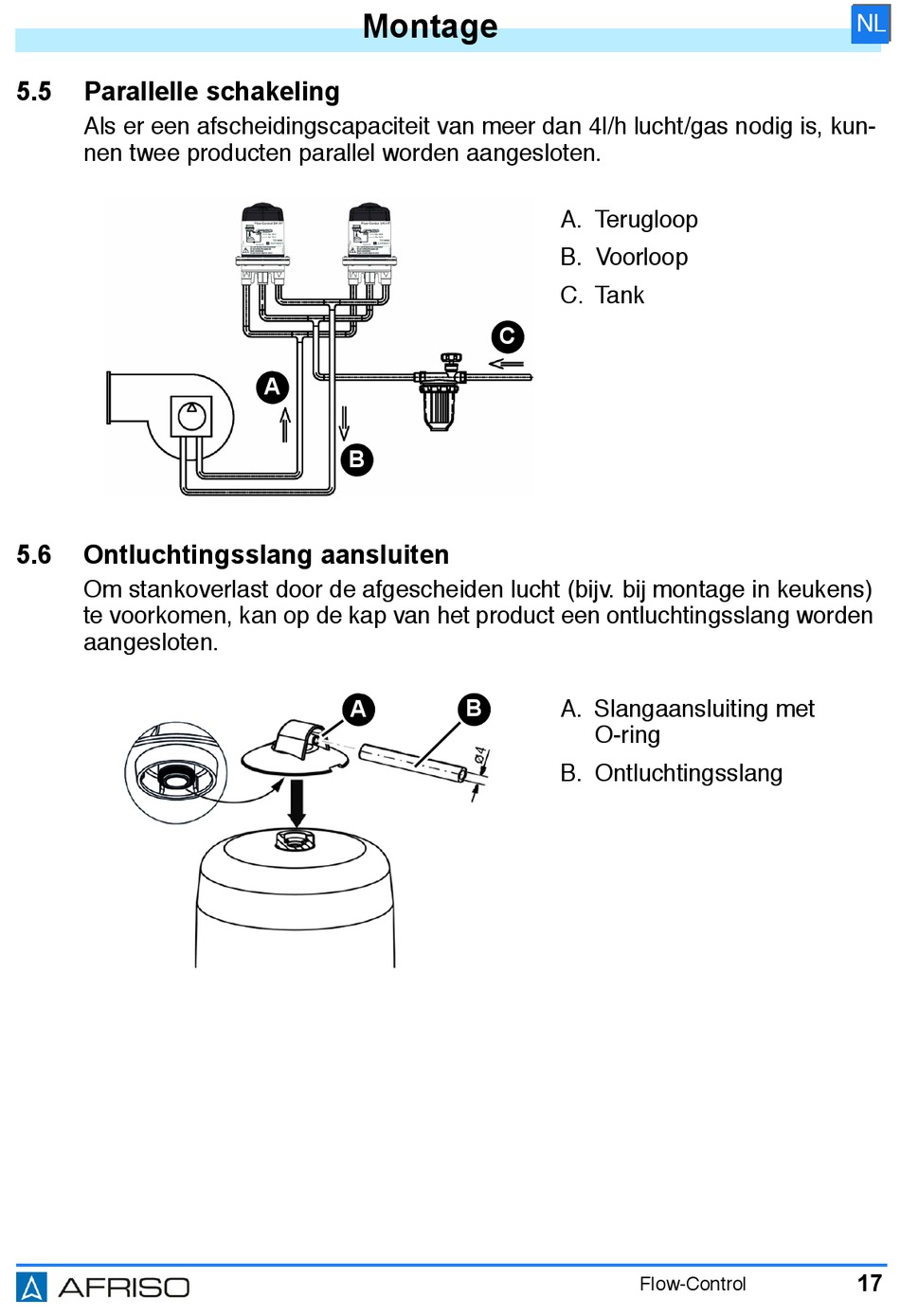

5.5 Parallelle schakeling
Als er een afscheidingscapaciteit van meer dan 4l/h lucht/gas nodig is, kun-
nen twee producten parallel worden aangesloten.
5.6 Ontluchtingsslang aansluiten
Om stankoverlast door de afgescheiden lucht (bijv. bij montage in keukens)
te voorkomen, kan op de kap van het product een ontluchtingsslang worden
aangesloten.
Montage
A
B
A
A. Terugloop
B. Voorloop
C. Tank
C
B
A. Slangaansluiting met
O-ring
B. Ontluchtingsslang
Flow-Control
NL
17
