A

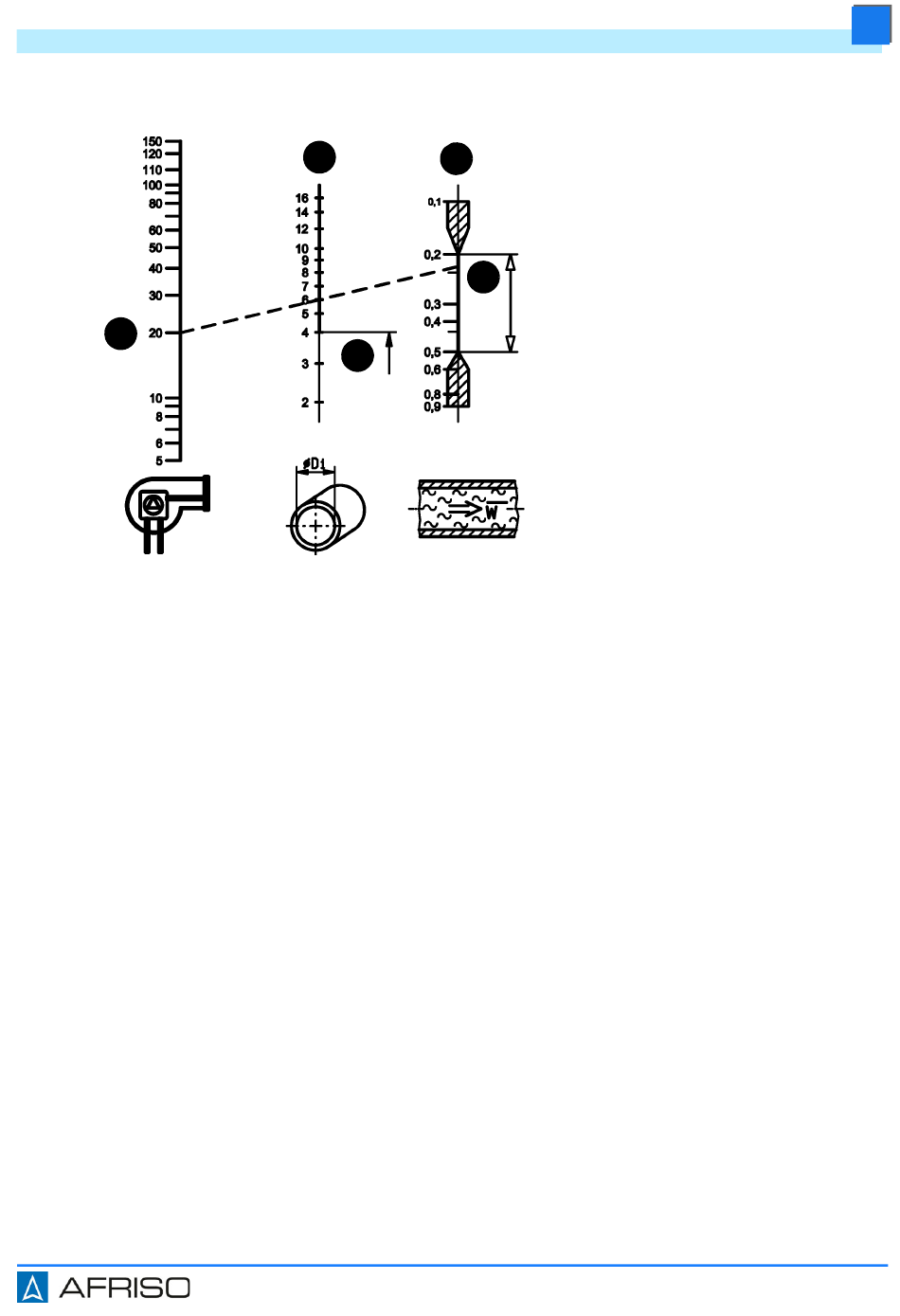

Afbeelding 6: Nomogram; voorbeeld: slagvolume = 20 l/h, stroomsnelheid van onge-
veer 0,23 m/s. Er is een leiding met een buisdiameter van 8 x 1 mm (DN 6) nodig.
Montage
B
C
E
D
A. Sproeierverbruik brander
[l/h]
B. Binnendiameter van de
zuigleiding [mm]
C. Stroomsnelheid van de
stookolie [m/s]
D. < Ø 4 niet raadzaam
E. Geadviseerd bereik vol-
gens DIN 4755-2
Flow-Control
NL
11
