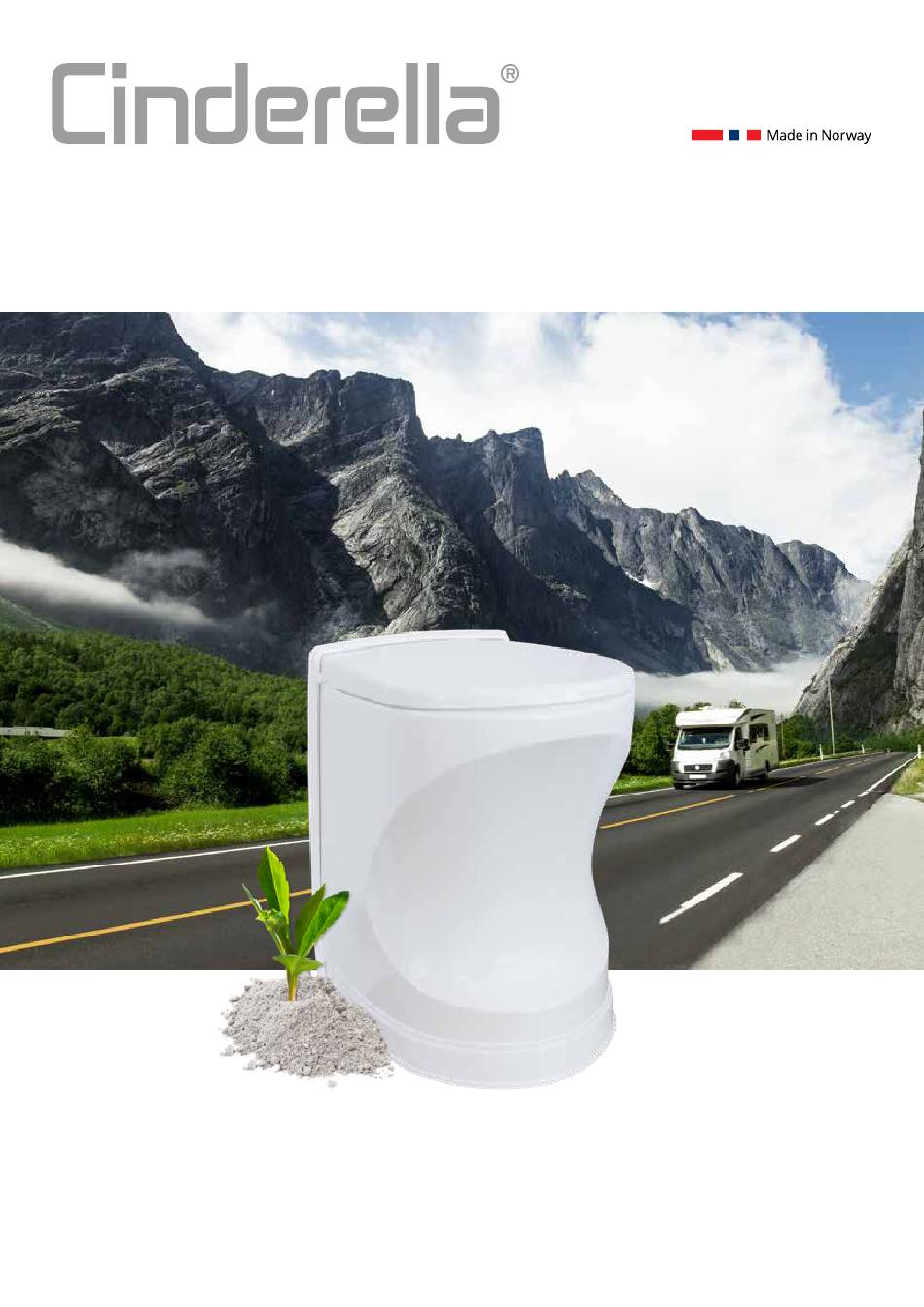

- Page 1 CINDERELLA TRAVEL Model Cinderella Travel Cinderella Travel Installation Manual for North America English, Français...
-
Page 2: Table Of Contents
Final installation .........................6 Dimensions ...........................6 Cutout dimension in rear wall ................6 Dimensions for shell elevator ................7 Floor connection points ..................7 Technical Information .......................8 Included in the toilet box ....................9 Included in the installation box ..................9 Installation of Cinderella Travel (Serial number):... -
Page 3: General Information
Improper/faulty installations may result in higher temperatures. WARRANTY The three (3) years warranty of the Cinderella Travel will be null and void if found that an improper in- stallation is carried out. Any modifications or deviations to this product will void its agency certifications and its warranty. -
Page 4: Installation
INSTALLATION Chimney cap SKETCH OF AN INSTALLATION Roof feed-through Insulation Exhaust hose Inspection hatch Build-in module Inlet air hose Inlet air flange Illustration 1 PLACING THE TOILET The toilet has a Build-in module that must be built into the wall. You can also create a box around the Build-in module. -
Page 5: Inlet Air
Be sure to use enough sealant between the flange and roof to ensure no water ingress. Roof feed- through is in material quality EN 1.4016. Take necessary precautions to avoid galvanic corrosions. Fasten roof feed-through flange with appropriate stainless-steel screws. INLET AIR An inlet air hose is included in the installation box. -
Page 6: Connecting And Test Of Toilet
Mount control panel if not mounted earlier. DIMENSIONS CUTOUT DIMENSION IN REAR WALL The following dimensions act as a guideline for cut out in the interior wall of the room, behind where the Cinderella Travel will be positioned. 7/16” 7/16” 29 17/32”... -
Page 7: Dimensions For Shell Elevator
Shell in upper position 25 5/8” 25 5/8” Shell in foremost position Shell closed Illustration 7 FLOOR CONNECTION POINTS Rev. Changed date Material Created by Date of issue 14.07.2020 Appr. by Mass [g] 23915.5 Title Cinderella Travel 7 7/8” 7 7/8” Illustration 8... -
Page 8: Technical Information
TECHNICAL INFORMATION DIMENSIONS OF THE TOILET Weight 44 lbs (20 kg) Height 21 17/64” (540 mm) Seat height 19 19/64” (490 mm) Width 15 23/64” (390 mm) Depth 23 15/64” (590 mm) Capacity 3-4 visits per hour Max. depth operating shell elevator 24 9/64”... -
Page 9: Included In The Toilet Box
INCLUDED IN THE TOILET BOX Roof feed through flange Docking frame (101341) Chimney Top (100629) Cinderella Travel (EN 1.4016) (100630) Winter Extension (100631) Control panel (100912) Bowl liners (100702) 3 ea. Stainless Steel screws for chimney cap, 3 ea. for winter... - Page 10 Dimension de la découpe dans la cloison arrière ..........14 Dimensions du réhausseur ..................15 Points de fixation au plancher ................15 Fiche technique ........................16 Pièces incluses dans le carton principal................17 Pièces incluses dans le carton d’installation ...............17 Installation de Cinderella Travel (Numéro de série) :...
-
Page 11: Informations Générales
élevées. GARANTIE La garantie de trois (3) ans de Cinderella Travel sera nulle et non avenue si l’installation s’avère défec- tueuse. Toute modification ou déviation de ce produit annulera ses certifications d’agence et sa garan- tie. Une installation défectueuse peut avoir des conséquences sur : •... -
Page 12: Installation
INSTALLATION Chapeau de cheminée SCHÉMA D’UNE INSTALLATION Joint pour le toit Isolation Tuyau d’échappement Trappe d’inspection Module intégré Tuyau d’admission d’air Bride d’admission d’air Illustration 1 EMPLACEMENT DES TOILETTES Les toilettes incluent un module intégré qui doit être placé dans la cloison. Vous pouvez également créer un coffrage autour du module. -
Page 13: Admission D'air
sortie de toit peut assurer un bon contact avec le toit et percez un trou de 83 mm à l’aide d’une scie cloche. Soyez vigilant lorsque vous percez le toit afin d’éviter les câbles électriques. Veillez à mettre suf- fisamment de produit d’étanchéité entre la bride et le toit afin d’éviter toute pénétration d’eau. La sor- tie de toit est en matériau de qualité... -
Page 14: Branchement Et Test Des Toilettes
été fait. DIMENSIONS 3 37/64” 3 37/64” DIMENSION DE LA DÉCOUPE 3 5/32” 3 5/32” DANS LA CLOISON ARRIÈRE Les dimensions indiquées ci-après servent de référence pour la découpe de la cloison intérieure derrière laquelle Cinderella Travel Illustration 6 sera positionné. -
Page 15: Dimensions Du Réhausseur
Réhausseur en position haute Réhausseur en position avancée Réhausseur fermé Illustration 7 Rev. Changed date POINTS DE FIXATION AU PLANCHER Material Created by Date of issue 14.07.2020 Appr. by Mass [g] 23915.5 Title Cinderella Trave 7 7/8” 7 7/8” Illustration 8... -
Page 16: Fiche Technique
FICHE TECHNIQUE DIMENSIONS DES TOILETTES Poids 44 lbs (20 kg) Hauteur 21 17/64” (540 mm) Hauteur de siège 19 19/64” (490 mm) Largeur 15 23/64” (390 mm) Profondeur 23 15/64” (590 mm) Capacité 3-4 visites par heure Profondeur maximale du réhausseur 24 9/64”... -
Page 17: Pièces Incluses Dans Le Carton Principal
PIÈCES INCLUSES DANS LE CARTON PRINCIPAL Bride de sortie de toit (EN 1.4016) Gabarit (101341) Chapeau de cheminée (100629) Cinderella Travel (100630) Extension d’hiver (100631) Panneau de commande(100912) Sacs (100702) 3 X vis en acier inoxydable pour chapeau de cheminée, 3 X pour extension hiver (M4x6) (101014) Cassette d’entrée d’air (100648) - Page 18 Document number: InD-000013 Manufacturer: Revision number: 01 Travel | PM04CS08EU |Cinderella Travel Installation Manual for North America| 01.03.2023 When nature calls Learn more about Cinderella www.cinderellaeco.com Cinderella Eco Group Sjøvikvegen 67, NO-6475 Midsund, Norway www.cinderellaeco.com...
