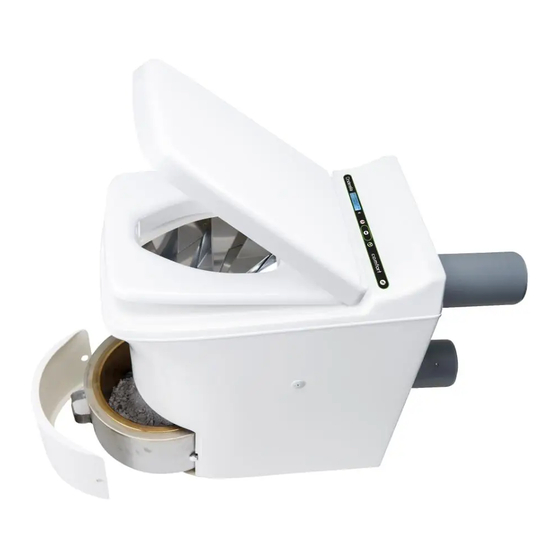

CINDERELLA CLASSIC
Product manual
English
Norsk
Document number: D000769
Revision number: 01
Cinderella Classic Product Manual | 01.01.2022

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLASSIC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Cinderella CLASSIC

Summary of Contents for Cinderella CLASSIC

  • Page 1 CINDERELLA CLASSIC Product manual English Norsk Document number: D000769 Revision number: 01 Cinderella Classic Product Manual | 01.01.2022...

  • Page 2: Table Of Contents

    1.9 CINDERELLA ONLINE 2. INSTALLATION SECTION 2.1 UNPACKING THE TOILET AND ACCESSORIES 2.2 MEASUREMENT SPECIFICATIONS CINDERELLA CLASSIC 2.3 ORIGINAL INSTALLATION PACKAGES FOR YOUR CINDERELLA TOILET 2.4 INSTALLATION SPECIFICATION 2.4.1 SPECIFICATIONS PARTS AND MATERIALS 2.51 INSTALLING THE CINDERELLA INCINERATING TOILET 2.5.1 INSTALLING THE OUTLET PIPES 2.5.2 INSTALLING THE HORIZONTAL INLET PIPE...

  • Page 3: General Section

    Application not in accordance with the regulations or provisions • Use of non-original bowl liners and spare parts 1.5 LISTINGS AND CERTIFICATIONS The Cinderella Classic has been extensively tested by NEMKO in accordance with the European standard for electrical safety and electromagnetic compatibility. 1.6 ENVIRONMENTAL REQUIREMENTS •...

  • Page 4: General Safety Instructions

    1.7 GENERAL SAFETY INSTRUCTIONS DANGER! Safety instruction: Failure to observe this instruction could cause fatal or serious injury. WARNING! Safety instruction: Failure to observe this instruction could lead to injury. CAUTION! Failure to observe this instruction could cause material damage and impair the function of the product.

  • Page 5: Appliance Rating Plate

    REGISTER WITH “MY CINDERELLA” When you register your toilet in “My Cinderella”, you will receive relevant information about our products and available support systems, as well as special offers specifically tailored to your toilet model. In the event of theft, registered toilets will be in our manufacturer database.

  • Page 6: Installation Section

    2.1 UNPACKING YOUR CINDERELLA INCINERATING TOILET INCLUDED ITEMS NOTE! Cinderella Classic When unpacking the Cinderella toilet, use the Bowl liners pre-fixed strip on the bottom of the box. Release the strip all around the box and lift up the box.

  • Page 7: Original Installation Packages For Your Cinderella Toilet

    2.3 ORIGINAL INSTALLATION PACKAGES FOR YOUR CINDERELLA TOILET Cinderella Original Installation Kit: We strongly recommend the use of the “Cinderella Original Installation Kit” when installing you appliance. This complete set includes necessary parts for an ideal installation, optimizing the incinerating process and functionality of your toilet. The installation kit includes two separate boxes. Box no.

  • Page 8: Installation Specification

    SPECIFICATIONS Ventilation pipes Cinderella Classic is required to be installed with 110 mm pipes with a smooth inner surface and a minimum inner diameter of 102 mm. The pipe material must be specified for temperatures over 100° C and preferably of a PP- or CPVC- type. We strongly recommend using the Original Cinderella PP- quality pipes.

  • Page 9: Installing The Outlet Pipes

    280mm. NOTE! The Original Cinderella Installation Kit includes Ø 111mm 5 x 1066 mm pipes to be used on the outlet installation, the pipes are delivered with socket and gasket for simple installation.

  • Page 10: Installing The Horizontal Inlet Pipe

    It is important that there are no other air-dependent installations used at the same time as the toilet, e.g. an extractor fan or fireplace. The Cinderella Classic toilet draws air mainly from the underside of the toilet.

  • Page 11: Installing The Original Cinderella Flue Terminal Cap

    Use the 500 mm pipe included in the Cinderella installation kit as the last section of the ventilation pipe, this will utilize the connection of the flue terminal cap.

  • Page 12: Checklist To Verify The Complete Installation

    2.7 CHECKLIST TO VERIFY COMPLETE INSTALLATION CONTROL ITEMS CONFORMANCE The connected voltage is in accordance with the appliance rating plate The appliance is installed in accordance with manufacturers specifications - The vertical flue pipe is installed according to manufacturer specifications - The flue termination is no less than 600 mm from the roof surface - Safe draining “siphon”...

  • Page 13: User Section

    3. USER SECTION 3.1 INTENDED USE AND HANDLING The Cinderella Classic toilet is intended for indoor installation and use in leisure homes such as cabins, second homes, outhouses, site welfare units, boathouses and pool houses. The toilet is solely designed to incinerate bodily waste products and small sanitary products such as tampons, sanitary pads and non-alcoholic baby, face and cleaning wipes.

  • Page 14: Important User Information

    Capacity 4 uses per hour The Cinderella Classic toilet is designed to handle up to four visits per hour. To avoid overload, more than four visits per hour is not recommended. Overloading the toilet with many visits in a short...

  • Page 15: The Control Panel

    Emptying indicator Your Cinderella Classic will indicate when the ash container is full and must be emptied. The yellow and red LED lights will blink alternately and three beeps will sound when opening the lid. If the ash container is not emptied within a short number of uses, the toilet will lock down.

  • Page 16: Using The Cinderella Classic Toilet

    3.7 USING THE CINDERELLA CLASSIC TOILET 1. Check that the green light on the 2. Lift the toilet lid and seat. A red 3. Place a bowl liner in the bowl. control panel is lit, indicating the light starts flashing. The ventilation Use a new bowl liner for every visit.

  • Page 17: Operating The Front Cover And Ash Container

    3.8 OPERATING THE FRONT COVER AND ASH CONTAINER WARNING! Only operate the ash container when the toilet is in standby mode and sufficiently cooled. NOTE! Please see the maintenance section for instructions regarding cleaning and emptying the ash container.

  • Page 18: General Maintenance Instructions

    In order to ensure optimal operation and extend the lifetime of your Cinderella Classic appliance you will need to set aside a little time for preventive maintenance. Good maintenance routines will give you lower operating costs and cause less wear on the product.

  • Page 19: Customer Maintenance

    4.2 CUSTOMER MAINTENANCE 4.2.1 EMPTYING AND CLEANING THE ASH CONTAINER 15 minutes CAUTION! Do not use any sharp tools or objects when cleaning the ash container insert, as this will damage the insert and reduce its service life. NOTE! • In order to preserve the functionality of your toilet in the best possible way, we recommend that you carry out the “steam cleaning”...

  • Page 20: Cleaning The Bowl

    4. Insert the ash container carefully without spilling any water, and attach the front cover. 5. Press “Start” to begin an incineration cycle. 6. The water will start to boil and the steam will clean out any debris in the catalytic converter. This system cleaning will normally take 60–80 minutes.

  • Page 21: Inspecting The Catalytic Converter

    4.2.4 INSPECTING THE CATALYTIC CONVERTER Recommended frequency: Every 500 uses. The catalytic converter is the primary air duct between the incineration chamber and the appliance flue terminal. Any accumulations of particles in the catalytic converter will reduce the flow rate and the toilet efficiency, and may be the cause of bad odour.

  • Page 22: Rinsing The Catalytic Converter With Hot Water

    1. Place the toilet where it is OK to spill water, e.g. where there is a suitable drain, outside or in a bath. Use the specially designed Cinderella funnel, or a funnel that fits in the exhaust pipe. Slightly tilt the toilet forward, and pour 2–3 L of hot water through the exhaust pipe and catalyst.
  • Page 23 Resetting the toilet system During cleaning and troubleshooting, resetting the electronics may sometimes be helpful. You can do this by pressing the “Start” button. This will cause a short beep to sound. Hold down the button for about eight seconds until you hear a long beep, then release the button.

  • Page 24: Troubleshooting Table

    5.1 TROUBLESHOOTING TABLE NOTE! Cinderella has developed a digital troubleshooting module that can be found on our website. This module will work as a guide and supplement in addition to the troubleshooting table. Please visit www.cinderellaeco.com DISPLAY YELLOW GREEN ERROR...

  • Page 25: Repairs And Spare Parts

    6. REPAIRS AND SPARE PARTS 6.1 SPARE PARTS LIST PART DESCRIPTION ART. NO PART DESCRIPTION ART. NO Control panel Classic w/display 100115 Magnet 14x7mm 100065 Magnet 14x10mm 100433 Circuit board (E5) 100063 Hall sensor w/ wire and tape 100964 Hall sensor w/ wire reduced length...

  • Page 26: Wire Diagram

    6.2 WIRING DIAGRAM Heater Hatch motor element 1 ohm/7W Temp. switch Upper hatch switch Lower hatch switch Controller board Ash container Mains cable Temp. sensor Control panel Battery...

  • Page 27: Warranty

    Professional users are granted one (1) year warranty. What will Cinderella Eco Group do? If you submit a valid claim under this warranty, Cinderella Eco Group will either repair, replace or refund the purchase price of your Cinderella Incineration Unit, at its sole discretion.
  • Page 28 1.9 CINDERELLA PÅ NETT 2. INSTALLASJON 2.1 UTPAKKING AV TOALETT OG TILBEHØR 2.2 SPESIFIKASJONER FOR MÅLING 2.3 ORIGINALE INSTALLASJONSPAKKER FOR CINDERELLA TOALETT 2.4 SPESIFIKASJONER FOR INSTALLERING 2.4.1 SPESIFIKASJONER FOR DELER OG MATERIALER 2.5 INSTALLASJON AV CINDERELLA FORBRENNINGSTOALETT 2.5.1 INSTALLASJON AV AVTREKKSRØR 2.5.2 INSTALLASJON AV DET VANNRETTE INNTAKSRØRET...

  • Page 29: Generelt

    Det er viktig å sørge for riktig ventilasjon i samsvar med retningslinjene i denne håndboken, for å garantere funk- sjonaliteten til det nye Cinderella-toalettet ditt. Feil installasjon kan føre til funksjonsfeil, slitasje eller lukt og vil gjøre garantien ugyldig. De tekniske og administrative forskriftene som gjelder i landet der produktet installeres, må...

  • Page 30: Generelle Sikkerhetsinstrukser

    1.7 GENERELLE SIKKERHETSINSTRUKSER FARE! Sikkerhetsinstruks: Manglende overholdelse av denne instruksen kan føre til alvorlig personskade eller død. ADVARSEL! Sikkerhetsinstruks: Manglende overholdelse av denne instruksen kan føre til personskade. ADVARSEL! Manglende overholdelse av denne instruksen kan føre til materiell skade og forringe produktets funksjon.

  • Page 31: Typeskilt

    1.9 CINDERELLA PÅ NETT REGISTRER DEG FOR «MY CINDERELLA» Når du registrerer toalettet ditt i «My Cinderella», mottar du relevant informasjon om produktene våre og tilgjengelige støttesystemer samt spesialtilbud tilpasset toalettmodellen. Registrerte toaletter ligger i databasen vår i tilfelle tyveri.

  • Page 32: Installasjon

    2.1 UTPAKKING AV TOALETT OG TILBEHØR INKLUDERTE ARTIKLER ANTALL OBS! Cinderella Classic Når du pakker ut Cinderella-toalettet, bruk remsen Papirposer som er festet langs bunnen av kassen. Trekk av remsen rundt hele kassen og løft kassen av. Produkthåndbok 2.2 SPESIFIKASJONER FOR MÅLING Høyde...

  • Page 33: Originale Installasjonspakker For Cinderella Toalett

    Cinderella originalt isolasjonssett Arctic: Cinderella har utviklet et spesialdesignet isolasjonssett som gir deg en ekstra fordel når toalettet installeres i kalde omgivelser. Settet er spesialdesignet for Cinderella forbrenningstoalettet og legger til et lag med isolasjon inne i toalettskallet, som begrenser dannelse av vann og is på...

  • Page 34: Spesifikasjoner For Installering

    Det er viktig å sørge for riktig ventilasjon i samsvar med retningslinjene i denne håndboken for å garantere at det nye Cinderella-toalettet fungerer som det skal. Feil installasjon kan medføre funksjonsfeil, slitasje eller lukt og vil gjøre garantien ugyldig. Les hvert enkelt kapittel grundig før du begynner å installere toalettet. Forsikre deg om at arbeidet utføres av fagfolk i samsvar med lokale forskrifter.

  • Page 35: Installasjon Av Avtrekksrør

    Vær oppmerksom på at minimumsavstanden fra veggen må være 280 mm, hvis du installerer røret loddrett rett opp fra toalettet. OBS! Det originale Cinderella-installasjonssettet inneholder fem 1066 mm rør til bruk i Ø 111mm avtrekksinstallasjonen. Rørene leveres med rørmuffe og pakning for enkel montering. Når du installerer røret på...

  • Page 36: Installasjon Av Det Vannrette Inntaksrøret

    økt produkteffektivitet. Tilluftsventilen burde installeres så nærme ditt Cinderella toalett som mulig, dette for å gi god lufttilførsel til toalettet og redusere påvirkningen av inneklimaet på rommet. Det er viktig at det ikker er noen andre luftkrevende installasjoner som blir brukt på rommet samtidig som du bruker toalettet, f.eks.

  • Page 37: Installasjon Av Den Originale Cinderella-Avtrekkshetten

    økt produkteffektivitet. Hetten består av to deler, og den nedre delen kan festes til avtrekksrøret med rustfrie skruer eller lim for enkel tilkobling og demontering ved vedlikehold av røret. Bruk et rør på 500 mm (inkludert i Cinderella-installasjonssettet) som siste seksjon av avtrekksrøret, for å kunne montere avtrekkshetten.

  • Page 38: Sjekkliste For Å Verifisere Komplett Installasjon

    2.7 SJEKKLISTE FOR Å VERIFISERE KOMPLETT INSTALLASJON SJEKKPUNKT Den tilkoblede spenningen er i samsvar med produktets typeskilt. Produktet er installert i henhold til produsentens spesifikasjoner. Det loddrette avtrekksrøret er installert i henhold til produsentens spesifikasjoner. Toppen av avtrekksrøret er ikke mindre enn 600 mm over overflaten på taket. En «vannlås»...

  • Page 39: Bruk

    Toalettet er utelukkende konstruert for å forbrenne kroppslige avfallsprodukter og små sanitærartikler som tamponger, bind og alkoholfrie våtservietter. Bruk av Cinderella Classic til å brenne andre gjenstander anses som feil bruk og vil gjøre garantien ugyldig.

  • Page 40: Viktig Informasjon Om Bruk

    Kapasitet: fire gangers bruk i timen Cinderella Classic-toalettet er designet for å håndtere opptil fire besøk i timen. Hyppigere besøk frarådes for å unngå overbelastning. Overbelastning av toalettet med mange besøk i løpet av kort tid, uten å fullføre en forbrenningssyklus, kan føre til lukt og lekkasje, og kan skade toalettet.

  • Page 41: Betjeningspanelet

    Tømmeindikator Ditt Cinderella Classic toalett vil indikere når askuskuffen er full og må tømmes. Det gule og røde LED lyset vil blinke alternerende og 3 lydsignaler vil spille av når du åpner lokket. Om askeskuffen ikke blir tømt innen et par bruk, vil toalettet låse seg for flere bruk.

  • Page 42: Bruk Av Cinderella Classic-Toalettet

    3.7 BRUK AV CINDERELLA CLASSIC-TOALETTET 1. Kontroller at den grønne 2. Løft toalettlokket og setet. 3. Plasser en papirpose i skålen. lampen på betjeningspanelet En rød lampe begynner å blinke. Bruk en ny papirpose for hvert lyser for å indikere at toalettet har Ventilasjonsviften starter.

  • Page 43: Betjening Av Frontdekselet Og Askebeholderen

    3.8 BETJENING AV FRONTDEKSELET OG ASKEBEHOLDEREN ADVARSEL! Håndter askebeholderen bare når toalettet er i hvilemodus og tilstrekkelig avkjølt. OBS! Se kapittelet om vedlikehold for instrukser om rengjøring og tømming av askebeholderen.

  • Page 44: Generelle Vedlikeholdsinstrukser

    å sikre riktig funksjon. For å sikre optimal drift og forlenge levetiden til Cinderella Classic-toalettet må du sette av litt tid til forebyggende vedlikehold. Gode vedlikeholdsrutiner gir lavere driftskostnader og mindre slitasje på produktet. Vi anbefaler på...

  • Page 45: Brukervedlikehold

    4.2 BRUKERVEDLIKEHOLD 4.2.1 TØMMING OG RENGJØRING AV ASKEBEHOLDEREN 15 minutes 15 minutter ADVARSEL! Ikke bruk skarpe redskaper eller gjenstander når du rengjør askebeholderinnsatsen. Det vil skade innsatsen og redusere levetiden dens. OBS! • For at toalettet skal fortsette å fungere best mulig, anbefaler vi å rengjøre med damp som beskrevet i avsnitt 4.2.2, hver gang du tømmer og vasker innsatsen.

  • Page 46: Rengjøring Av Skålen

    4. Sett inn askebeholderen forsiktig uten å søle vann og sett frontdekselet på plass. 5. Trykk på «startknappen» for å starte en forbrenningssyklus. 6. Vannet begynner å koke, og dampen vasker bort eventuelt rusk i katalysatoren. Denne systemrengjøringen tar normalt 60 til 80 minutter. 60–80 minutter 60 - 70 minutes OBS!

  • Page 47: Inspeksjon Av Katalysatoren

    4.2.4 INSPEKSJON AV KATALYSATOREN Anbefalt hyppighet: etter 500 gangers bruk. Katalysatoren er den primære luftkanalen mellom forbrenningskammeret og avtrekkskoblingen på toalettet. Eventuelle ansamlinger av partikler i katalysatoren vil redusere strømningshastigheten og toalettets effektivitet, og kan føre til vond lukt. Derfor er det viktig å sørge for at katalysatoren alltid er åpen. Eventuelle endringer i forbrenningstid, forbrenningseffektivitet eller lukt kan skyldes at katalysatoren er tett.

  • Page 48: Skylling Av Katalysatoren Med Varmt Vann

    1. Plasser toalettet et sted der det er greit å søle vann, for eksempel i et rom med egnet avløp, ute eller i et badekar. Bruk den spesialkonstruerte Cinderella-trakten eller en trakt som passer i utløpsrøret. Vipp toalettet litt fremover og hell to til tre liter varmt vann gjennom utløpsrøret og katalysatoren. Det overskytende vannet skal være rent ved slutten av skylleprosessen.
  • Page 49 Feilmeldinger Når lampene blinker, må du sjekke årsaken og løse problemet før du bruker toalettet. I tilfelle uregelmessigheter som lukt, dårlig forbrenning eller systemfeil, må du handle umiddelbart for å unngå skade på toalettet og unødvendige reparasjonskostnader. Utløst bimetalltermostat Bimetalltermostaten utløses hvis den innvendige temperaturen i toalettet blir for høy. Dette skjer normalt på...

  • Page 50: Feilsøkingstabell

    5.1 FEILSØKINGSTABELL OBS! Cinderella har utviklet en digital feilsøkingsmodul som ligger ute på nettstedet vårt. Modulen fungerer som en veiledning og et supplement til feilsøkingstabellen. Besøk oss på www.cinderellaeco.com DISPLAY- RØD GRØNN FEIL LYD-SIGNAL TILTAK MELDING LAMPE LAMPE LAMPE Askebeholderen Tøm...

  • Page 51: Reparasjoner Og Reservedeler

    6. REPARASJONER OG RESERVEDELER 6.1 RESERVEDELSLISTE DELEBESKRIVELSE ART. NR. DELEBESKRIVELSE ART. NR. Betjeningspanel Classic med 100115 Kretskort (E5) 100063 display Hall-sensor med ledning redusert 100965 Magnet 14 × 10 mm 100433 lengde Hall-sensor med ledning og tape 100964 Varmeelement 230 VAC...

  • Page 52: Koblingsskjema

    6.2 KOBLINGSSKJEMA Heater Lukemotor Hatch motor Temp.bryter Varmeelement element 1 ohm/7W Temp. switch Øvre lukebryter Upper hatch switch Nedre lukebryter Lower hatch switch Kretskort Controller board Askebeholder Ash container Lokk Vifte Strømledning Mains cable Temp.sensor Temp. sensor Betjeningspanel Control panel Batteri Battery...

  • Page 53: Garanti

    Bedriftskunder får ett (1) års garanti. Hva vil Cinderella Eco Group gjøre? Hvis du sender inn et gyldig krav under denne garantien, vil Cinderella Eco Group etter eget skjønn enten reparere, erstatte eller refundere kjøpesummen for ditt Cinderella forbrenningstoalett. Hvordan får jeg service? Kontakt forhandleren eller en autorisert serviceleverandør i ditt land.
  • Page 54 CINDERELLA’S GLOBAL PRESENCE Nordic Region Europe North America Greenland China Africa South Korea Oceania Cinderella Eco Group AS Sjøvikvegen 67, NO-6475 Midsund, Norway www.cinderellaeco.com...
