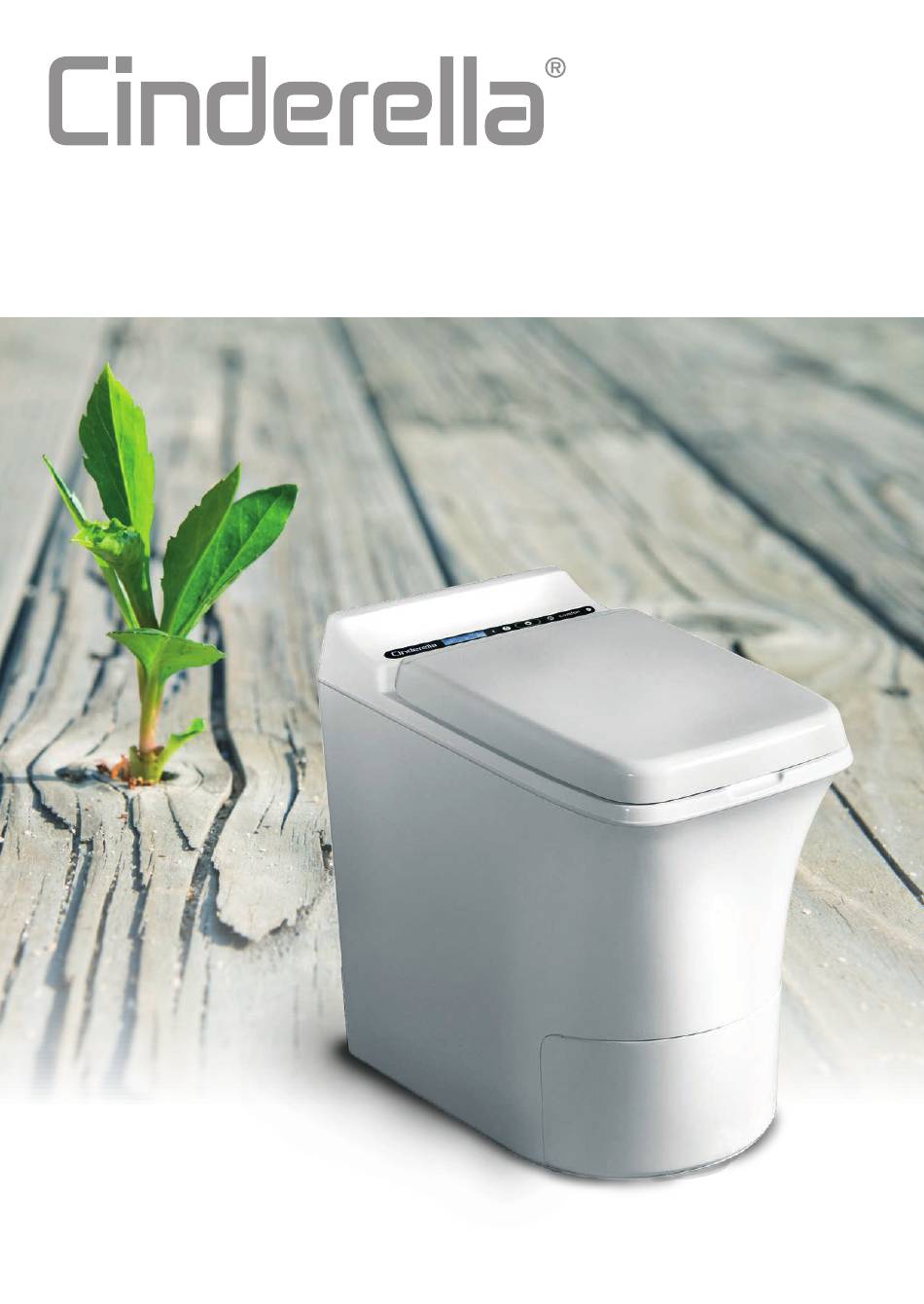

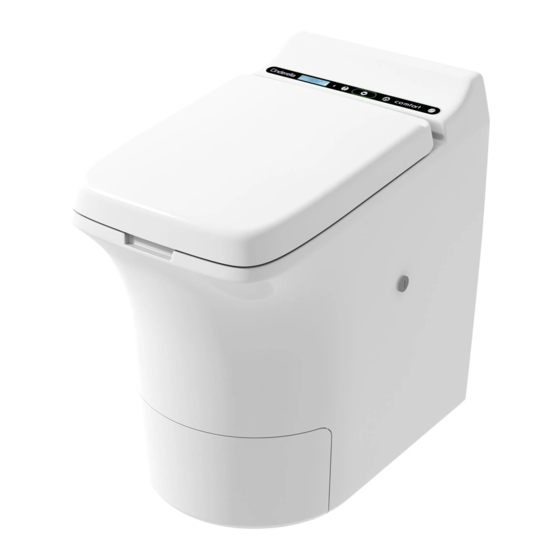

- Page 1 Cinderella Comfort Model Comfort NA Cinderella Comfort Installation Manual Languages: English, French...
-
Page 2: Table Of Contents
Contents Contents Page 2 Included Parts Page 3 Required Tools and Materials Page 3 Specifications and Requirements Page 4 Toilet Diagram Page 5 Before Installation Page 6 Planning Your Ventilation Page 6 Installing the Outlet Air Pipe Page 7–8 Installing the Inlet Air Pipe Page 9–10 Finalizing the Installation Page 11... -
Page 3: Included Parts
Parts Included 1 pc. Cinderella Comfort 1 box Original paper bags (500 bags) ⁄ 1 pc. Outlet air pipe, diameter 4 in. x 2 ft. (110 mm x 600 mm) ⁄ ⁄ 1 pc. Inlet air pipe, diameter 4 in. x 1 ft. -
Page 4: Specifications And Requirements
Visit www.cinderellaeco.com/installation for detailed step-by-step animations for the installation of your new toilet. It can be a good idea to look at these animations prior to installing your new Cinderella Comfort toilet. They can be a useful tool in addition to this manual. -
Page 5: Toilet Diagram
Cinderella Comfort Dimensions 23 1/16 in 1 1/8 in 1/2 in 20 13/16 in... -
Page 6: Before Installation
The toilet must be placed on a firm and level base. Your Cinderella Comfort can be installed on a heated floor as well as in an unheated room. Always use the supplied ventilator cowl on the outlet air pipe. -
Page 7: Installing The Outlet Air Pipe
(fig 6). Three examples of outlet air pipe installations. 2 ft 2 ft 18 ft 15 ft 165⁄16 in. (415 mm) fig. 5 fig. 6 fig. 4 IMPORTANT NOTE: Each Cinderella Comfort toilet must have its own outlet air pipe. - Page 8 ⁄ the hole with the 4 in. (111 mm) diameter hole saw. Install the supplied (415 mm) short air pipe through the wall with the beveled end towards the Cinderella, see fig. 8. ⁄ Make a mark 1 in. (35 mm) from the beveled end of the pipe to indicate how far the pipe should be pushed into the toilet;...
-
Page 9: Installing The Inlet Air Pipe
Inlet Air Inlet Air Pipe through the Rear Wall 1. Draw a mark in the Cinderella’s centerline, 6 in. (155 mm) from the floor. ⁄ 2. Pre-drill a hole using a long drill bit through the interior and exterior wall in the center of where you will drill your 4 ⁄... - Page 10 There are several ways to install the inlet air pipe. We have shown four examples below. See more variations at www.cinderellaeco.com If you require a different design for your inlet air system, please contact your nearest sales outlet or service center. Inlet Air through a Wall Vent (NOT RECOMMENDED) If you prefer not to draw in air directly to the toilet, you must make sure that there is sufficient air flow into the toilet room.
-
Page 11: Finalizing The Installation
NOTE: Do not install a mosquito net over the end of the outlet air pipe. holes. Use wood or machine screws as Cinderella may be secured to the floor using suitable fixing materials; appropriate, depending on the type of floor. -
Page 12: Pièces Incluses
Pièces incluses 1 pc Cinderella Comfort 1 boîte Sacs en papier d’origine (500 sacs) ⁄ 1 pc Tuyau d’évacuation d’’’air, diamètre de 4 po x 2 pi (110 mm x 600 mm) ⁄ ⁄ 1 pc Tuyau d’’admission d’air, diamètre de 4... -
Page 13: Caractéristiques Et Exigences
TRANSFORMATEURS : L’utilisation de transformateurs de tension avec votre produit Cinderella est déconseillée. La Cinderella Comfort a une consommation électrique maximum de 2000 W, pouvant être continuelle pendant plus d’une heure à la fois. Un transformateur acceptant des pics de puissance de 2000 W risque de ne pas tolérer une telle puissance en continu et d’être surchargé, endommagé... -
Page 14: Schéma De La Toilette
Dimensions de la Cinderella Comfort 23 1/16 in 1 1/8 in 1/2 in 20 13/16 in... -
Page 15: Avant L'installation
Pour plus de renseignements sur les règlements relatifs à l’instal- lation dans une salle d’eau, veuillez consulter un plombier. La toilette doit être placée sur une base ferme et de niveau. Votre Cinderella Comfort peut être installée aussi bien sur un plancher chauffant que dans une pièce non chauffée. -
Page 16: Installation Du Tuyau D'évacuation D'air
Trois exemples d’installation du tuyau d’évacuation d’air. 2 ft 2 ft 18 ft 15 ft 165⁄16 in. (415 mm) fig. 5 fig. 6 fig. 4 REMARQUE IMPORTANTE : chaque toilette Cinderella Comfort doit être équipée de son propre tuyau d’évacuation d’air. - Page 17 Faites une marque sur le mur à environ 16 po (415 mm) du plancher dans l’axe du tuyau de la Cinderella. Percez un avant-trou à l’aide d’un long foret à travers le mur intérieur et extérieur, au centre de l’endroit où vous ⁄...
-
Page 18: Installation Du Tuyau D'admission D'air
Tuyau d’admission d’air à travers le mur arrière 1. Faites une marque sur la ligne centrale de la Cinderella, à 6 po (155 mm) du plancher. 2. Percez un avant-trou, à l’aide d’un long foret, à travers le mur intérieur et extérieur au centre de l’endroit où vous percerez ⁄... - Page 19 Il existe plusieurs façons d’installer le tuyau d’admission d’air. Quatre exemples sont illustrés ci-dessous. Découvrez d’autres variantes sur www.cinderellaeco.com Si vous avez besoin d’un trajet différent pour votre système d’admission d’air, veuillez communiquer avec le point de vente ou le centre de services le plus proche.
-
Page 20: Finalisation De L'installation
REMARQUE : ne pas installer de moustiquaire par-dessus l’extrémité du tuyau d’évacuation d’air. La Cinderella peut être fixée au plancher à l’aide d’accessoires de mon- tage appropriés ; voir la fig. 15. Sangle de sécurité pour le transport La boîte à...
