Retrospec KOA REV+ Assembly Instructions Manual page 54

1. Ne changez de vitesse que lorsque vous pédalez (en avant), ne changez pas de
vitesse à l'arrêt.
2. N'exercez pas une pression forte et agressive sur les pédales lorsque vous
changez de vitesse.
3. Ne jamais rétropédaler en changeant de vitesse.
4.
Ne forcez jamais sur les leviers de changement de vitesse.
Réglage du dérailleur arrière:
Il y a deux vis de réglage de limite sur le dérailleur arrière - High/"H" et
Low "L". En regardant de l'arrière du vélo vers l'avant, les réglages de limite
centrent la chaîne sur les pignons arrière haut/grand et bas/petit, ce qui
empêche la chaîne de dépasser le grand pignon et d'entrer dans la roue/
gauche (la vis de réglage "H" ou haut) ou dans le cadre/droit (la vis de réglage
"L" ou bas).
Tout d'abord, la tension du câble du dérailleur doit être correcte :
Positionnez la ou les manettes de façon à ce que la chaîne se trouve sur le plus
petit pignon arrière et le plus grand pignon avant - vérifiez le mou du câble au
point "B" (voir Fig. 19). S'il y a du jeu, desserrez l'écrou ou le boulon hexagonal du
câble, tirez sur le câble à l'aide d'une pince et resserrez l'écrou/boulon du câble
tout en tirant sur le câble (couple de serrage : 5-7N.m ou 4-5 lbs.).
Spoke Protector
Réglage de la limite supérieure/grand pignon ("H")
Tournez la vis de réglage de la "limite haute" marquée "H" sur le dérailleur arrière
de manière à ce que, toujours en regardant de l'arrière, la poulie de guidage
supérieure se trouve sous le plan vertical du centre du pignon supérieur/grand.
Réglage de la limite basse/petite du pignon arrière ("L")
Tournez la vis de réglage de la "limite inférieure" marquée "L" sur le dérailleur
arrière de manière à ce que, toujours en regardant de l'arrière, la poulie de
guidage supérieure se trouve sous le plan vertical du centre du petit pignon.
15
Small Front Sprocket
Large Front Sprocket
(Front Derailleur)
Chain Guard
Largest Sprocket
Chain
Chain Line
Pulleys
Smallest Rear Sprocket
Largest Rear Sprocket
(Rear Derailleur)

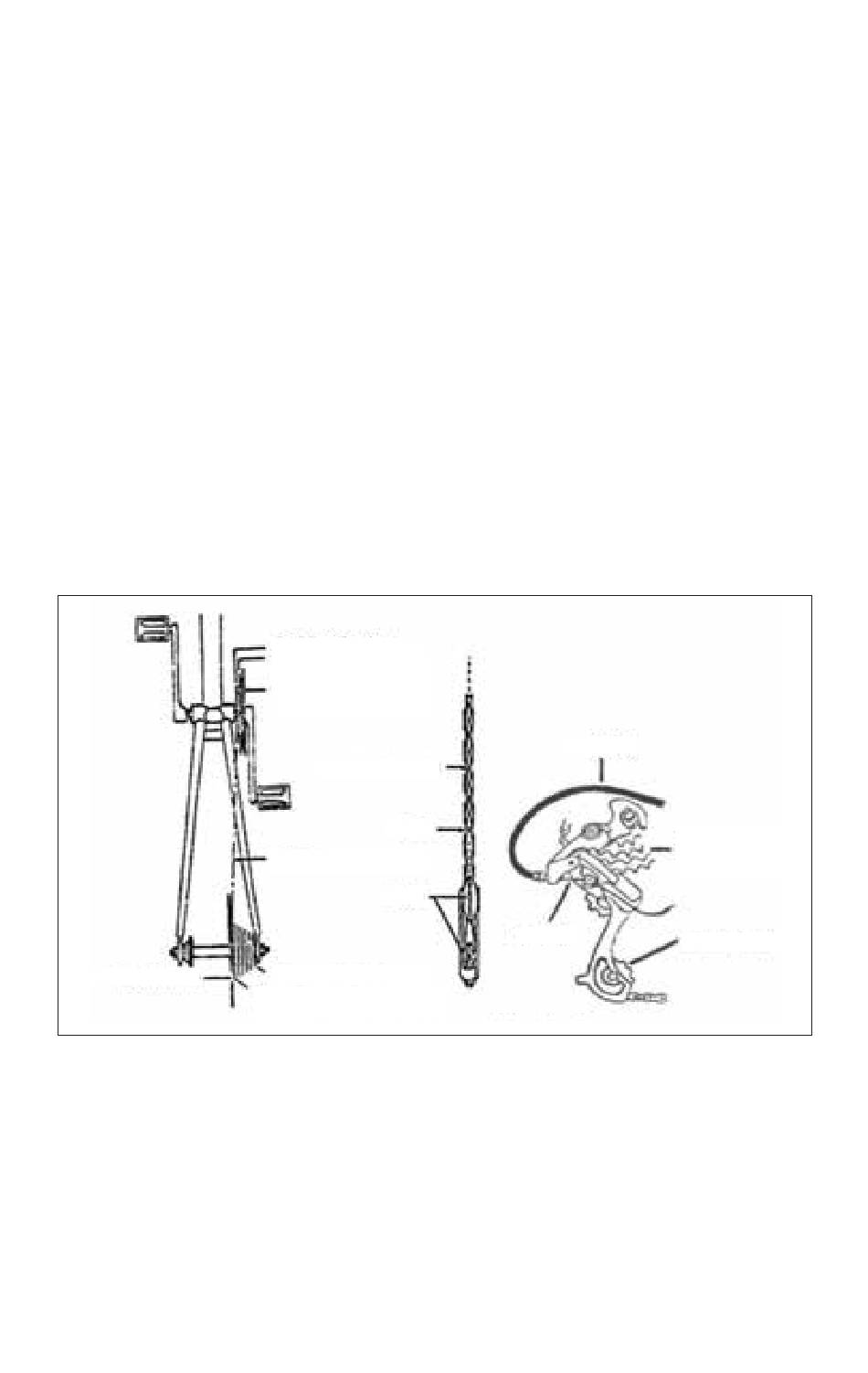

Fig. 19
Cable
Sprocket Cluster
Point "B"
Tension Roller
