Retrospec KOA REV+ Assembly Instructions Manual page 52

Step 6: Brake Adjustments
Les freins de votre vélo doivent être correctement réglés en usine. Toutefois, il est
important de vérifier le fonctionnement de vos freins avant votre première sortie.
Les instructions suivantes ne sont pas exhaustives. Nous vous conseillons vivement
de confier votre vélo à votre lieu d'achat, à un magasin de vélos professionnel ou
à un mécanicien certifié en vélos électriques pour le montage, le réglage et. Une
fois les roues installées, vérifiez que les deux freins fonctionnent correctement.
Soulevez d'abord le vélo et faites tourner la roue avant puis la roue arrière pour
vous assurer qu'elles tournent librement et que les plaquettes de frein ne sont pas
en contact avec le rotor. S'il y a un frottement, vous pouvez régler l'étrier pour
qu'il soit aligné avec le rotor en suivant les étapes suivantes:
• Tout d'abord, desserrez les boulons de fixation de l'étrier (ne les retirez pas).
Cela permettra au corps de l'étrier de se déplacer librement. Maintenant,
serrez le levier de frein. Cela permettra d'aligner rotor via les plaquettes de
frein. Avec le levier de frein toujours pressé, serrez les boulons de fixation de
l'étrier. Faites tourner la roue pour vérifier qu'il n'y a pas de frottement.
• Serrez les boulons de fixation de l'étrier à 6-8Nm.
• Répétez ces étapes avec l'autre roue/frein.
• Ensuite, serrez le levier pour vous assurer que les deux sont fermes et
s'arrêtent avant de toucher le guidon. Si les leviers touchent le guidon ou si
vous constatez une fuite de liquide, contactez Retrospec ou votre revendeur
pour obtenir une assistance supplémentaire.
Les freins hydrauliques sont autoréglables, mais nécessitent une purge annuelle
du liquide. Retrospec recommande vivement que cette opération soit effectuée
par un concessionnaire agréé expérimenté.
B. Vérification de l'usure des plaquettes de frein, remplacement des plaquettes

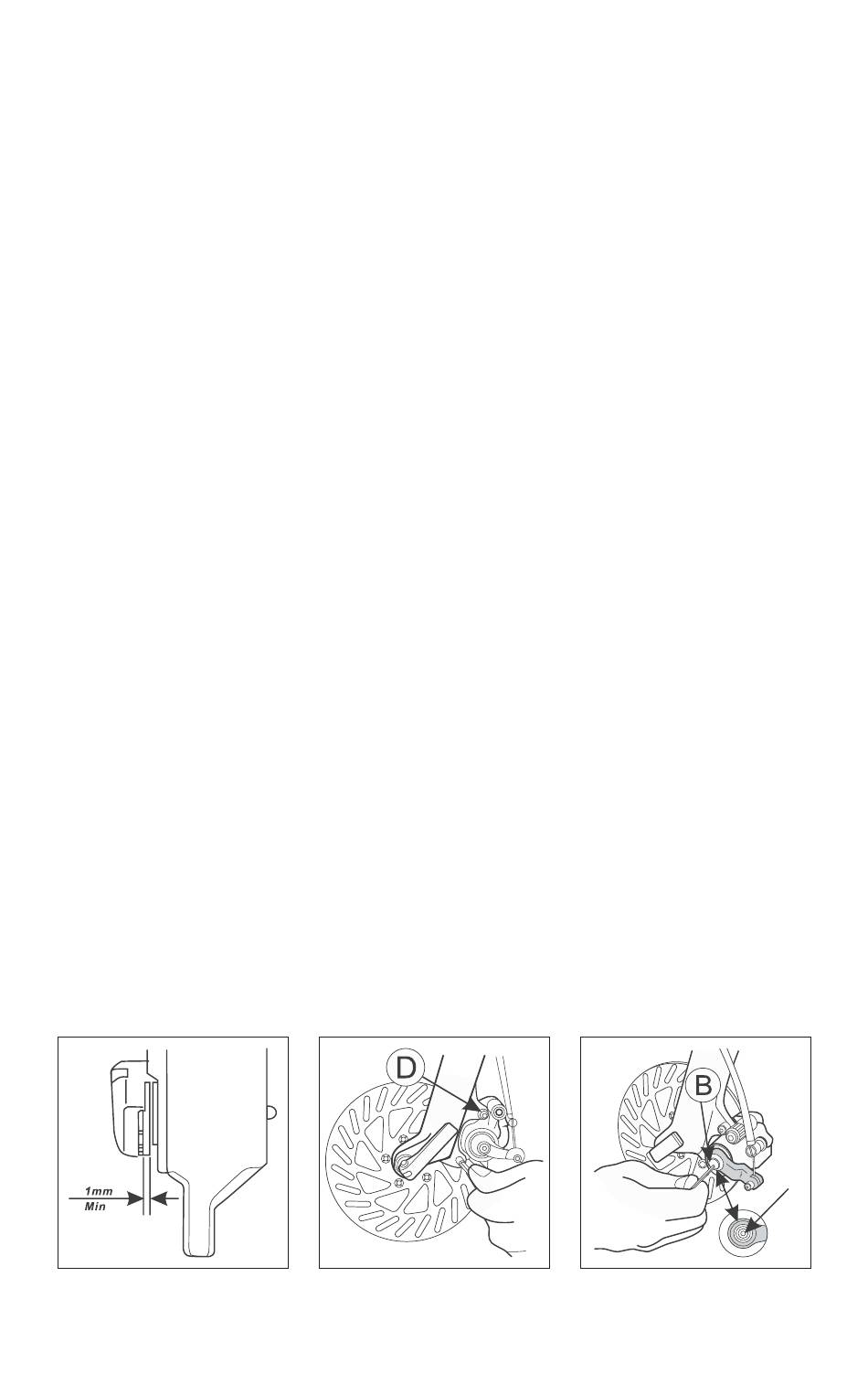

Les plaquettes dont l'épaisseur est de 1 mm (ou moins) doivent être remplacées
immédiatement (Fig. 15). Pour installer de nouvelles plaquettes, retirez l'étrier
de frein de la fourche ou du cadre en dévissant les boulons hexagonaux D (Fig.
16). Dévissez (à gauche/en sens inverse des aiguilles d'une montre), le plus petit
boulon hexagonal à l'intérieur du boulon allen B (Fig. 17). Soulevez et tirez le
coussin intérieur vers le bas, en utilisant la languette qui dépasse. Glissez un
tournevis à fente fine sous le tampon extérieur et soulevez-le. Maintenez le
tournevis en position et retirez le tampon à l'aide d'une paire de pinces à long.
Fig. 15
13
Fig. 16 Fig. 17
