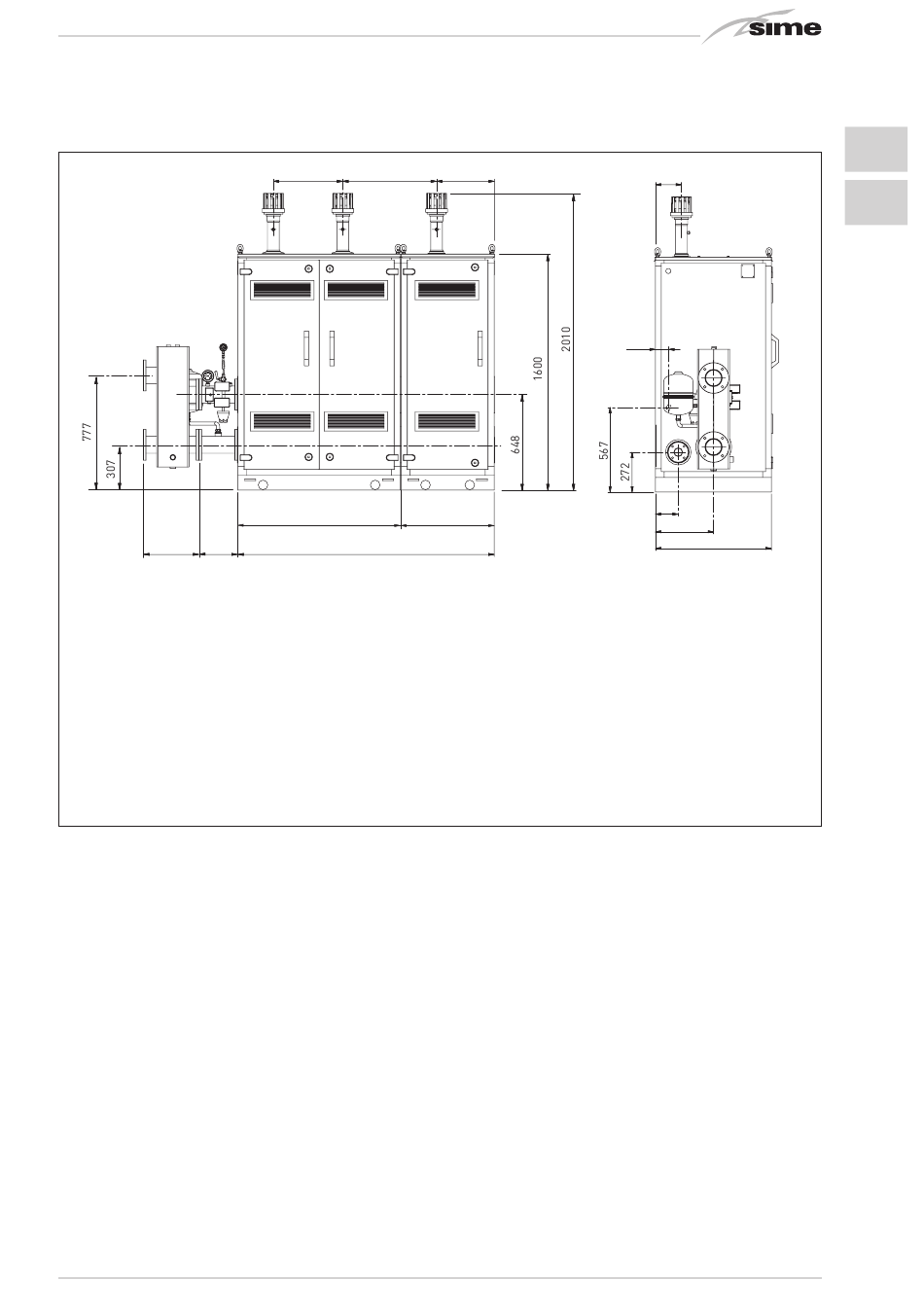

"MURELLE EQUIPE 330 BOX" (fig. 1/a)

MURELLE EQUIPE 280-330 BOX ErP

380

260

CONEXIONES

M Ida instalación (Brida PN6-DN100)

R Retorno instalación (Brida PN6-DN100)

G Gas (Brida PN6-DN50)

S3 Descarga agua de condensación ø 40

NOTA: Es obligatorio montar un separador hidráulico o intercambiador de placas. El separador hidráulico se sumi-

nistra bajo pedido en el kit cód. 8101552 y los tubos de conexión del separador hidráulico en el kit cód. 8101532. El

montaje del separador hidráulico está previsto del lado izquierdo, todavía existe la posibilidad de montarlo del lado

derecho desplazando las bridas ciegos de los colectores impulsión/retorno de la instalación.

470

630

390

1100

630

1730

180

156

396

790

Fig. 1/a
