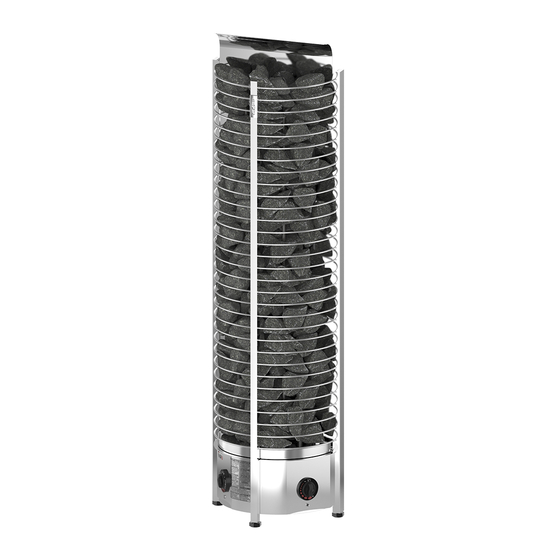

Tower heater round
Hide thumbs Also See for TH3-35NB:

Advertisement

Quick Links

TOWER HEATER
ROUND
TH4-60NB
TH2-30NB
TH3-35NB
TH4-60NS
TH3-45NB
TH3-60NB
TH5-80NB
TH5-80NS
TH2-30NS
TH5-90NS
TH3-35NS
TH3-45NS
TH6-80NB
TH3-60NS
TH6-90NB
Поздравляем с приобретением
электрокаменки для сауны компании
SAWO. Пожалуйста, внимательно
прочитайте руководство перед
использованием электрокаменки.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER
Данное руководство не предназначено для США, Канады и Мексики
TH6-80NS
TH6-90NS
TH6-105NS
TH6-120NS
TH9-105NS
TH9-120NS
TH9-150NS
TH9-180NS
Not for use in the USA, Canada and Mexico.
RUSSIAN | ENGLISH
РУКОВОДСТВО
TH12-150NS
TH12-180NS
TH12-210NS
TH12-240NS
MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TH3-35NB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Sawo TH3-35NB

  • Page 1 SAWO. Пожалуйста, внимательно прочитайте руководство перед использованием электрокаменки. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER Данное руководство не предназначено для США, Канады и Мексики...
  • Page 2: Table Of Contents

    СОДЕРЖАНИЕ Инструкции по безопасности...........4 Для пользователей: ............4 Для монтажников: ............6 Установка печи ................8 Камни для печи ..............10 Загрузка камней в печь ..........10 Разделитель камней (stone spacer)......... 12 При использовании без разделителя камней (только для моделей со встроенным пультом управления) ..13 Настройки...
  • Page 3 TABLE OF CONTENTS Safety instructions ..............5 For user: ................5 For technicians: ..............7 Heater installation ..............9 Heater stones ................. 11 Loading stones into the heater ........11 Stone Spacer ................12 When not using Stone Spacer (for NB only) ....... 13 Control settings (NB-moodels) ..........
  • Page 4: Инструкции По Безопасности

    ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ Пожалуйста, следуйте этим мерам безопасности перед использованием сауны и при установке печки. Для пользователей: • Данное оборудование не предназначено для использования людьми (включая детей) с недостаточным опытом или с ограниченными физическими, сенсорными или умственными способностями, кроме как под контролем...
  • Page 5: Safety Instructions

    SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.
  • Page 6: Для Монтажников

    Для монтажников • Работы с электропроводкой и ее ремонт должны проводиться сертифицированным электриком. • Соблюдайте рекомендации о минимальных безопасных расстояниях при монтаже печки (см. стр. 9) • Электронный температурный датчик необходимо установить так, чтобы он не обдувался входящим (более холодным) воздухом, это может повлиять на его...
  • Page 7: For Technicians

    For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it.
  • Page 8: Установка Печи

    УСТАНОВКА ПЕЧИ Печь может быть установлена в любом месте сауны. Для обеспечения безопасности и удобства соблюдайте минимально допустимые расстояния,указанные на см. стр. 30 Соблюдайте кубические объемы, приведенные в технических данных (см. стр. 30). Не допускается установка печи непосредственно на полу или в стенной нише. Не допускается установка более одной печи, за исключением особых инструкций по...
  • Page 9: Heater Installation

    TH9-105NS 2100 TH5-80NB 1900 TH2-30NB 1900 TH9-120NS 2100 TH5-80NS 1900 TH2-30NS 1900 TH9-150NS 2100 TH5-90NS 1900 TH3-35NB 1900 TH9-180NS 2100 1900 TH6-80NB TH3-45NB 1900 TH12-150NS 2300 1900 TH6-90NB TH3-60NB 1900 TH12-180NS 2300 1900 TH6-80NS...
  • Page 10: Камни Для Печи

    таблицу технических данных см. стр. 30) для определения нужного количества ПРИМЕЧАНИЕ! Недопустима эксплуатация печи без камней, так как это может вызвать пожар. Используйте только камни, рекомендованные SAWO. Использование других камней может повредить тэны и лишит Вас гарантии на продукцию. Не...
  • Page 11: Heater Stones

    NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type!
  • Page 12: Разделитель Камней (Stone Spacer)

    РАЗДЕЛИТЕЛЬ КАМНЕЙ (STONE SPACER) Печку можно использовать как с, так и без разделителя камней, в зависимости от ваших предпочтений. Сравнение вариантов использования. The heater can be used with or without the stone spacer, depending on the preference of the user. See comparison below. Разделитель...
  • Page 13: При Использовании Без Разделителя Камней (Только Для Моделей Со Встроенным Пультом Управления)

    ПРИ ИСПОЛЬЗОВАНИИ БЕЗ РАЗДЕЛИТЕЛЯ КАМНЕЙ (ТОЛЬКО ДЛЯ МОДЕЛЕЙ СО ВСТРОЕННЫМ ПУЛЬТОМ УПРАВЛЕНИЯ) WHEN NOT USING STONE SPACER (FOR NB ONLY) 1. Выньте разделитель Remove Stone Spacer 2. Открутите теплоотвод Unscrew the heat sink 3. При откручивании теплоотвода крепко While unscrewing the heat sink, hold держите...
  • Page 14: Настройки Датчиков Управления

    НАСТРОЙКИ ДАТЧИКОВ УПРАВЛЕНИЯ ТЕРМОСТАТ термостат Температура в сауне регулируется простым поворотом регулятора Thermostat температуры. Термостат автоматически поддерживает выбранную температуру. В случае перегрева печи, датчик безопасности автоматически отключает подогрев печи, даже если печь включена. В этом случае необходимо установить причину перегрева. Возможными причинами могут...
  • Page 15: Электрические Схемы

    ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ELECTRICAL DIAGRAM ПРИМЕЧАНИЕ! Установите переключатель (джампер) при использовании 220-240V 1N~ (Одна фаза) 220-240V 3~ (3 фазы (США) NOTE! Relocate jumper when using 220-240V 1N~ (Single Phase) 220-240V 3~ (Delta Connection) 3,0 kW TH2-30NS 220-230V 1N~ 380-415V 2N~ TH3-35NS 3,5 kW TH3-45NS 4,5 kW...
  • Page 16 TH5-90NS 9,0 kW 220-240V 3~ 220-240V 1N~ 380-415V 3N~ 50/60Hz 50/60Hz 50/60Hz TH6-80NS 8,0 kW TH6-90NS 9,0 kW 220-240V 3~ 220-240V 1N~ 380-415V 3N~ 50/60Hz 50/60Hz 50/60Hz 10,5 kW TH6-105NS 6.0 kw 4.5 kw 12,0 kW TH6-120NS 6.0 kw 6.0 kw RUSSIAN| ENGLISH...
  • Page 17 TH9-105NS 10,5 kW 6.9 kw 3.45 kw TH9-150NS 15,0 kW 9.0 kw 6.0 kw 15,0 kW TH12-150NS 6.9 kw 7.95 kw 21,0 kW TH12-210NS 9.0kw 12.0 kw RUSSIAN | ENGLISH...
  • Page 18 TH9-120NS 12,0 kW 7.6 kw 4.5 kw TH9-180NS 18,0 kW 6.0 kw 12.0 kw TH12-180NS 18,0 kW 9.0kw 9.0 kw TH12-240NS 24,0 kW 12.0kw 12.0 kw RUSSIAN| ENGLISH...
  • Page 19 N K ( 230V) 220-240V 1N~ 50/60Hz INPUT 230V of N & K is an output voltage for control of heating 3,5 kW K(230V) TH3-35NB in the household, and not for 4,5 kW TH3-45NB input supply. TH4-60NB 6,0 kW 6,0 kW...
  • Page 20: Положение Датчика

    ПОЛОЖЕНИЕ ДАТЧИКА SENSOR LOCATION (NS-MODELS) ПРИМЕЧАНИЕ! NOTE! При использовании выносного блока управления When using a separate control with the heater необходимо установить температурный датчик the temperature sensor with safety fuse, (which с предохранителем (срабатывающим в случае prevents the heater from overheating) must always перегрева...
  • Page 21: Повторная Настройка Термостата В Случае

    ПОВТОРНАЯ НАСТРОЙКА ТЕРМОСТАТА В СЛУЧАЕ RESETTING OVER HEATED THERMOSTAT For Built-in Control Models Регулирующий зонд Рис. 6 (длинная) Fig. 6 Regulating Sensor (Long) Дуга датчик безопасности Curved Ring (короткая) Safety Sensor (Short) Датчик крышки Sensor Cover ПРИМЕЧАНИЕ! Разместите датчик регулирования выше чем датчик...
  • Page 22: Вентиляция В Сауне

    ВЕНТИЛЯЦИЯ В САУНЕ Чтобы сауна оказывала успокаивающее воздействие, в ней должно происходить надлежащее перемешивание горячего и холодного воздуха. Помимо этого вентиляция обеспечивает перемещение воздуха вокруг печи и перенос тепла в остальные части сауны. Положение впускных и выпускных отверстий может изменяться в зависимости от...
  • Page 23: Air Ventilation

    AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner.
  • Page 24: Обогрев Сауны

    ОБОГРЕВ САУНЫ ВНИМАНИЕ! При первом включении печи могут возникнуть неприятные запахи. На нагревательных элементах новой печки остаются следы технологических жидкостей и материалов, используемых при производстве, которые испаряются при первом нагреве печки. При этом может возникать дымка и неприятный запах. Вдыхание этих паров может быть опасным для здоровья. Выполните...
  • Page 25: Heating Of The Sauna Room

    HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor.
  • Page 26: Обслуживание Сауны

    Если на крышке печи появился известковый налет или другие пятна, протрите ее мягким мыльным раствором. Для удаления пятен можно также использовать декальцинирующий раствор SAWO (средство для удаления накипи). После мытья печь должна просохнуть. Протирайте стеклянные поверхности с помощью средств для мытья окон...
  • Page 27: Sauna Maintenance

    If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth.
  • Page 28: Алгоритмдиагностики

    АЛГОРИТМДИАГНОСТИКИ Еслипечьнеработаетилинагреваетсаунуслишкоммедленно, проверьтеследующее: МОДЕЛИ СО ВСТРОЕННЫМ БЛОКОМ УПРАВЛЕНИЯ (NB) • Таймерпереведенврабочийдиапазон? • Включенлитаймер? Незаклинилолиручкутаймера? (допустимыйзазормеждуру чкойикорпусом – 1-2 мм) Принеобходимостивытащитеручкунапарумиллиметр ов, потащивеенасебя. • Термостатвыставленнаболеевысокуютемпературу, чем текущая температура в сауне? • Температурный предохранитель цел? Еслинет, то установитепричинуегоперегорания перед тем, как снова включать печь. •...
  • Page 29: Diagnostic Table

    DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters.
  • Page 30: Технические Данные

    1300 4 x 1.5/ 8 + 4h 2 x 10/ 2 x 1.5 TH150 220-230V 1N~ 3 x 2.5 1 x 16 TH3-35NB 380-415V 3N~ 1300 5 x 1.5 8 + 4h 3 x 10 3 x 1.15 TH115 TH3-45NB 3 x 1.5...
  • Page 31: Quality Requirements For Water Which Is Thrown To The Heater

    ТРЕБОВАНИЯ К КАЧЕСТВУ ВОДЫ, ПОДЛИВАЕМОЙ В ПЕЧЬ СВОЙСТВА ВОДЫ ПРОЯВЛЕНИЕ РЕКОМЕНДАЦИИ Мелкие частицы Цвет, вкус, осадок < 12 мг/л Железо Цвет, запах, вкус, осадок < 0,2 мг/л Жесткость: наиболее Осадок Mn.: <0,05мг/л важные ионы, марганец Ca: <100 мг/л (Mn) и известь (кальций) (Ca) Хлорированная...
  • Page 32: Запасные Части Башенной Печи (Spareparts)

    Для моделей со встроенным пультом управления For Built-in control unit HP41-028 HP41-029 HP01-010 HP01-014 1.15 kW 1.5 kW 2 kW TIMER THERMOSTAT 12mm 12mm HP41-002 HP41-003 HP41-004 HP01-011 HP41-007 HP31-006 HP01-022 HP01-022-B1 HP01-066 HP01-065 HP03-004 HP41-026 - 3 H.E HP42-002 - 4 & 5 H.E HP44-003 HP41-009 HP43-008 - 6 H.E...
  • Page 33: Tower Heater Spare Parts

    ЗАПАСНЫЕ ЧАСТИ TOWER HEATER SPARE БАШЕННОЙ ПЕЧИ PARTS: ТЭН Heating Element Нагревательный элемент держатель Heating Element Fastener Держатель кабеля Cable Holder Терминал Блок (Большой) Terminal Block Выравнивание болт Leveling Bolt Прокладка Grommet Таймер Ручка Timer Knob Термо Ручка Thermo Knob Таймер...
  • Page 34 литер А, помещение 14-Н, ком 7 Тел.: +7-931-287-72-63 Production Date: Дата производства: Refer to QA Stamp on the Package см. на штампе QA PASS на упаковке PX 4 Изменения могут быть внесены без предварительного уведомления Subject to change without notice. www.sawo.com | info@sawo.com...
