Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
8 - 12 kW
KÄYTTÖOHJEET
MANUAL
TOWER
HEATER
6 - 9 kW
ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
3 - 6 kW
SÄHKÖKIUAS
Not for use in the USA, Canada and Mexico.
SUOMI
ENGLISH
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo TH3-35NB-CNR

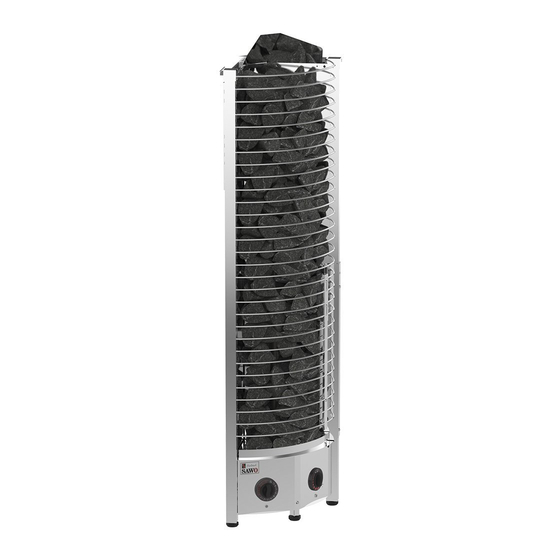

Summary of Contents for Sawo TH3-35NB-CNR

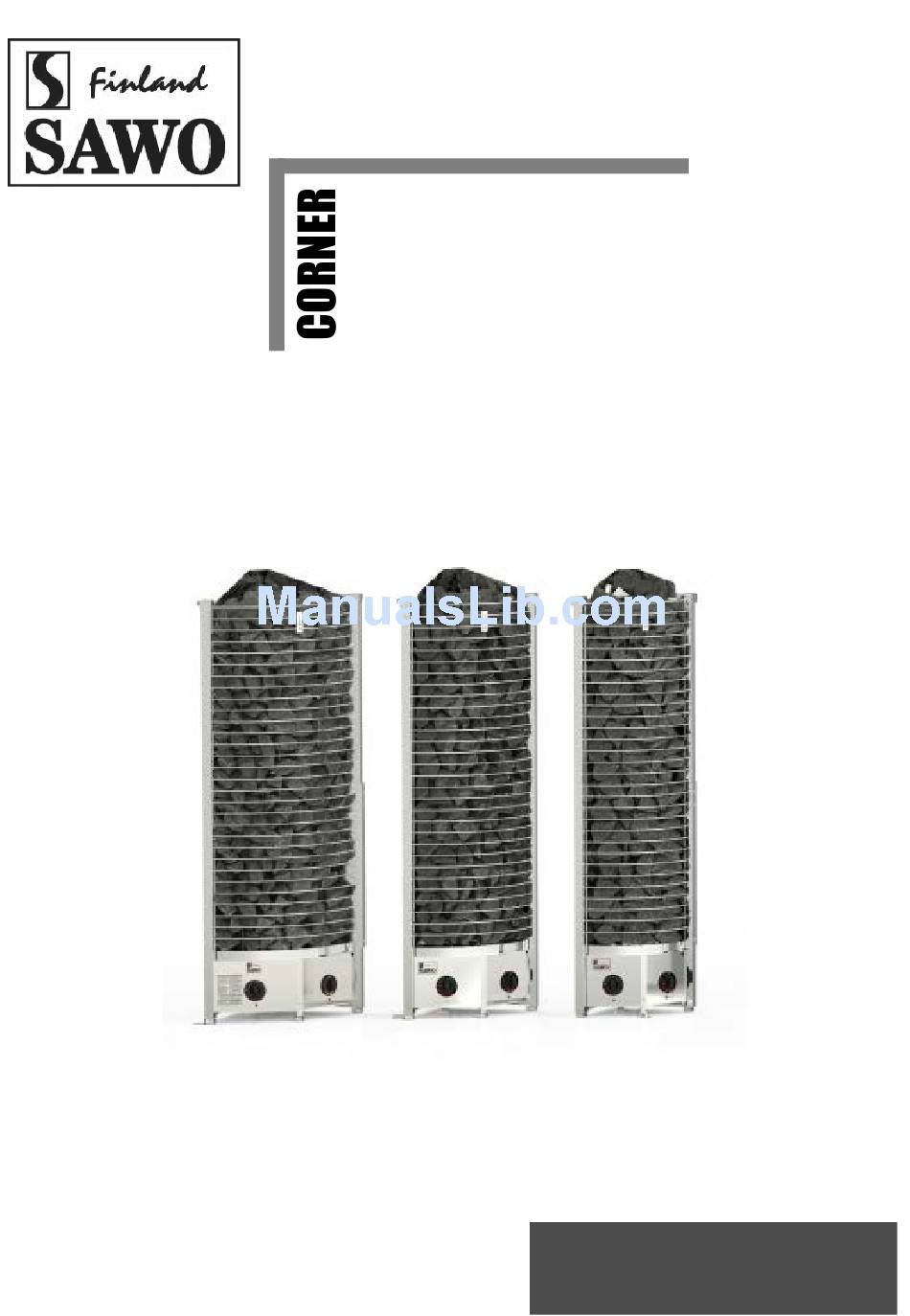

- Page 1 MANUAL TOWER HEATER Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. 8 - 12 kW 6 - 9 kW 3 - 6 kW ELECTRIC SAUNA HEATER SÄHKÖKIUAS...
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Kiuaskivet Kivien latominen kiukaaseen Huohotin Termostaatti Ajastin 16-20 Kytkentäkaavio Anturien sijainnit Ilmanvaihto Eristys Saunahuoneen lämmitys Häiriötilanne Tekniset tiedot Varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS...
- Page 3 2 x 10 400V 2N~ 3 x 2.5/ 8 + 4h 1 x 16/ 3 x 1.15 TH115 400V 3N~ TH3-35NB-CNR 1380 3 x 10 5 x 1.5 5 x 1.5 8 + 4h 3 x 10 3 x 1.5...
-
Page 4: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the user Safety Instructions for the Technician Heater Installation Heater Stones Loading the stones Stone Spacer Thermostat Timer Electrical Diagram 16-20 Sensor Location Air Ventilation Insulation Heating of the Sauna Technical Data Malfunctions Tower Heater Spare Parts ENGLISH... - Page 5 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
-
Page 6: Safety Instructions
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 7 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 2) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
- Page 8 For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 2). The electronic and electric system should be mounted in a way so that incoming air will not interfere with it. The control must be mounted outside the sauna cabin.
-
Page 9: Kiukaan Asentaminen
Kiukaan asentaminen Kiuas tulee asentaa nurkkaan, kuitenkin vähimmäisetäisyyksiä turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia (katso tekniset tiedot s. 26). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa laki vaatii kiukaan kiinnittämisen lattiaan (kuva 1a). -
Page 10: Heater Installation
Contactor unit is needed if heater’s power rating exceeds separate control unit’s capacity. Additional contactor unit can be connected to the heaters 15kW and higher. TH2-30NB-CNR 1900 TH4-60NS-CNR 1900 TH3-35NB-CNR 1900 TH5-80NS-CNR 1900 TH3-45NB-CNR 1900 TH5-90NS-CNR 1900 TH3-60NB-CNR 1900... -
Page 11: Kivien Latominen Kiukaaseen
Kiuaskivet Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä... -
Page 12: Heater Stones
Heater Stones The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be replaced at least once a year or every 500 hours which ever occurs first. All stone crumbles must be removed from the heater unit and replaced with new ones as described in the heater manual. -
Page 13: Stone Spacer
Huohotin Stone Spacer Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on erilaiset ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä omien mieltymystensä mukaan The heater can be used with or without the stone spacer, depending on the preference of the user. - Page 14 Kiukaan käyttö ilman huohotinta (NB-mallit) When not using Stone Spacer (for NB only) Poista huohotin Remove Stone Spacer Irrota ruuvit jotka pitävät lämmönjohdinta Unscrew the heat sink ja sensoripidikettä kiinni While unscrewing the heat sink, Irrottaessasi lämmönjohdinta, varmista hold tightly the sensor cover to että...
-
Page 15: Thermostat
Ohjaussäätimet TERMOSTAATTI Termostaatti Thermostat Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa ongelma ennen kiukaan uudelleenkäyttämistä... -
Page 16: Timer
Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. -
Page 17: Electrical Diagram
Kytkentäkaavio Electrical Diagram TH3-45NS-CNR 4,5 kW TH2-30NS-CNR 3,0 kW TH3-60NS-CNR 6,0 kW TH3-35NS-CNR 3,5 kW TH4-60NS-CNR 6,0 kW TH5-80NS-CNR 8,0 kW SUOMI SUOMI... - Page 18 TH5-90NS-CNR 9,0 kW TH6-80NS-CNR 8,0 kW TH6-90NS-CNR 9,0 kW ENGLISH ENGLISH...
- Page 19 TH6-105NS-CNR 10,5 kW 6.0 kw 4.5 kw TH6-120NS-CNR 12,0 kW 6.0 kw 6.0 kw 2 VAIHE / 1 VAIHE 2 PHASE/ 1 PHASE AJASTIN TERMOSTAATTI TIMER THERMOSTAT a1 a SENSORI SENSORER (*Premium Models Only) 400V 2N~ K(230V) Sähkölämmityksen ohjaus 230V 1N~ N L1 N K(230V) TH2-30NB-CNR...
- Page 20 SENSORI SENSORER (*Premium Models Only) 400V 3N~ 50/60Hz 230V) N L1L2 L3 Sähkölämmityksen ohjaus TH3-35NB-CNR 3,5 kW Control of Electric TH3-45NB-CNR 4,5 kW Heating in the household (usage is 6,0 kW TH3-60NB-CNR optional) 3 VAIHE 3 PHASE...
- Page 21 3 VAIHE 3 PHASE AJASTIN TERMOSTAATTI TIMER THERMOSTAT a1 a a1 a a1 a SENSORI SENSORER (*Premium Models Only) 400V 3N~ 50/60Hz N L1 L2 L3 230V) Sähkölämmityksen ohjaus Control of Electric TH4-60NB-CNR Heating in the 6,0 kW household (usage is optional) 3 VAIHE 3 PHASE...
-
Page 22: Sensor Location
Anturien sijainnit Sensor Location Säätöanturi Kuva 5 Regulating Sensor Ohjausyksikkö Sensor Cover Fig. 5 For Built-in Control Models Anturin Kansi Turva-anturi Safety Sensor Kaarien järjestysnumero lukien alimmaisesta ylöspäin Number of arc starting from the lowest one Huom! Ylikuumenemissuojan Note palautuspainike Reset Button Hole Asenna säätoanturi korkeammalle kuin turva-anturi. -
Page 23: Tekniset Tiedot
Ilmanvaihto Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva 5A). Koneellista ilmastointia käytettäessä... -
Page 24: Air Ventilation
Air Ventilation To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. - Page 25 Saunahuoneen lämmitys VAROITUS! Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla. Käyttämättömissä lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien hauhtuminen saattaa aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa kiukaan lämmityselementit.
-
Page 26: Heating Of The Sauna
Heating of the Sauna CAUTION! Smoke and odor formation when heating up for the first timeWork materi- als from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. -
Page 27: Malfunctions
Malfunctions If heater doesn't work, check the following: - Check the instructions for the separate control unit Löylyveden laatuvaatimukset VEDEN OMINAISUUDET VAIKUTUKSET SUOSITUS Humuspitoinen vesi Väri, maku, saostumat <12 mg/l Rautapitoinen vesi Väri, haju, maku, saostumat <0,2 mg/l Kovuus: tärkeimmät Saostumat Mn: <0,05 mg/l aineet mangaani... - Page 28 Ohjausyksikkö For Built-in control unit 1.15 kW 1.5 kW 2 kW 12mm 12mm www.sawo.com info@sawo.com Pidätämme oikeuden muutoksiin. Subject to change without notice.
