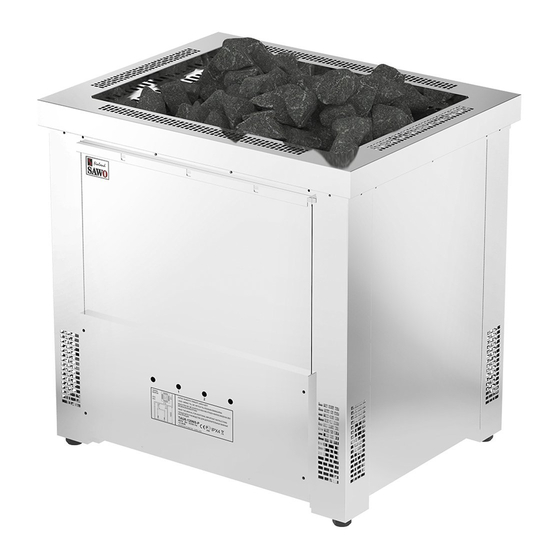

- Page 1 TAU-210NS-G-V12 TAU-240NS-G-V12 Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. SÄHKÖKIUAS | ELECTRIC SAUNA HEATER Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
-
Page 2: Table Of Contents
SiSÄllySluettelo Turvaohjeet ...................4 Käyttäjälle: ................4 Asentajalle: ................6 Kiukaan asentaminen ..............8 Kiuaskivet ..................10 Kivien latominen kiukaaseen ............10 Sensorin sijainti (NS-mallit) ............12 Kytkentäkaavio ................13 Helppo huolto ................18 Vastusten vianmääritys ............18 Saunahuoneen lämmitys ............... 20 Ilmanvaihto ................. 22 Eristys .................. - Page 3 table of ContentS Safety instructions ................5 For user: ................5 For technicians: ..............7 Heater installation ................9 Heater stones ................11 Loading stones into the heater ..........11 Sensor location (NS-MODELS) ............12 Electrical diagram ................. 13 Easy Maintenance ................ 18 Locating heating element malfunctions: ........ 18 Heating of the sauna room ............
-
Page 4: Turvaohjeet
turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
Safety inStruCtionS Please take note of these safety precautions before using the sauna or when installing the heater. for user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 12. • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Jos kiuas on julkisessa käytössä... -
Page 7: For Technicians
for technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 12). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KiuKaan aSentaminen Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä turvallisuussyistä noudattaen (Katso sivu 12). Noudata annettuja kuutiotilavuuksia (Katso sivu 28, tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan. -
Page 9: Heater Installation
heater inStallation The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 12). Follow the cubic volumes given in the Technical Data (See page 28). Do not install the heater to the floor or wall niche. -
Page 10: Kiuaskivet
KiuaSKivet Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään viiltosuojahansikkaita. -
Page 11: Heater Stones
Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 12: Sensorin Sijainti (Ns-Mallit)
SenSorin Sijainti (nS-mallit) SenSor loCation (nS-modelS) Kuva 3A Vähimmäisetäisyydet (mm) Fig. 3A Minimum safety distances (mm) TAURUS TAURUS G-Model See Air Vent Installation TAU-90NS TAU-90NS-G 1210 5 /50* 1900 TAU-105NS TAU-105NS-G TAU-120NS TAU-120NS-G TUNNISTIN TAU-150NS TAU-150NS-G SENSOR 1410 5 /50* 2100 TAU-180NS TAU-180NS-G AIR VENT... -
Page 13: Kytkentäkaavio
KytKentÄKaavio Kuva 4 eleCtriCal diagram Fig. 4 TAURUS TAU-90NS 9.0 kW 400V 3N~ 50/60 Hz TERMINAL 1 9 kW LED 1 LED 2 TAU-105NS TAU-120NS 10.5 kW 12.0 kW 400V 3N~ 400V 3N~ 50/60 Hz 50/60 Hz LED 1 LED 1 TERMINAL 1 TERMINAL 1 6 kW... - Page 14 TAU-180NS-V12 18.0 kW 400V 3N~ 50/60 Hz TERMINAL 1 9 kW LED 1 LED 2 TERMINAL 2 9 kW LED 1 LED 2 TAU-210NS-V12 21.0 kW 400V 3N~ 50/60 Hz LED 1 LED 2 TERMINAL 1 TERMINAL 2 TERMINAL 3 9 kW 6 kW 6 kW...
- Page 15 TAU-240NS-V12 24.0 kW 400V 3N~ 50/60 Hz LED 4 LED 1 LED 2 LED 3 TERMINAL 1 TERMINAL 2 TERMINAL 3 TERMINAL 4 6 kW 6 kW 6 kW 6 kW TAURUS G-Model TAU-90NS-G 9.0 kW 400V 3N~ 50/60 Hz LED 1 LED 2 LED 3 LED 4 TERMINAL 1 9 kW...
- Page 16 TAU-150NS-G 15.0 kW 400V 3N~ 50/60 Hz Kuva 4 Fig. 4 LED 1 LED 2 LED 3 TERMINAL 1 TERMINAL 2 TAU-180NS-G 7.5 kW 7.5 kW 18.0 kW 400V 3N~ 50/60 Hz LED 1 LED 2 LED 3 TERMINAL 1 TERMINAL 2 9 kW 9 kW...
- Page 17 TAU-210NS-G-V12 21.0 kW 400V 3N~ 50/60 Hz LED 1 LED 3 LED 4 LED 1 LED 2 LED 3 LED 4 LED 2 TERMINAL 1 TERMINAL 2 TERMINAL 3 9 kW 6 kW 6 kW TAU-240NS-G-V12 24.0 kW 400V 3N~ 50/60 Hz LED 1 LED 2 LED 1...
-
Page 18: Helppo Huolto
helppo huolto vaStuSten vianmÄÄrityS Lämmityselementti on viallinen, mikäli LED-valo syttyy heti kiukaan käynnistämisen jälkeen. Paikallista viallinen vastus kytkentäkaavioiden avulla (Katso sivu 13) Poista riittävästi kiuaskiviä vastusten päältä tai avaa erillinen vastuspesä (G-malli). Kytke kiuas päälle ja tarkkaile vastuksien toimivuutta. Vaihda viallinen vastus ohjeiden mukaan. (Katso sivu 19) tÄrKeÄÄ... - Page 19 Kuva 5B huom! Kivisäiliö Fig. 5B Lämmityselementtien vaihtaminen (stan- Stone Container dardi malli): Lämmityselementit 1. Poista kivet varovasti Heating Elements 2. Poista kivipesäastia Lokeron lukitus 3. Irrota vastuspesän lukko Compartment lock 4. Ruuvaa auki ja irroita ohjauskeskuksen suoja 5. Vedä varovasti vastuspesä ulos Lämmitysele- 6.
-
Page 20: Saunahuoneen Lämmitys
Saunahuoneen lÄmmityS varoituS! Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla. Käyttämättömissä lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 21: Heating Of The Sauna Room
heating of the Sauna room Caution! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 22: Ilmanvaihto
ilmanvaihto Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva A). Koneellista ilmastointia käytettäessä... -
Page 23: Air Ventilation
air ventilation To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 24: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä. -
Page 25: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 26: Vianetsintäkaavio
vianetSintÄKaavio Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: nb-mallit: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 27: Diagnostic Table
diagnoStiC table If heater is not heating up or sauna room is heating up slowly: nb-modelS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 28: Tekniset Tiedot
teKniSet tiedot teChniCal data KIUAS VASTUS SAUNAN JÄNNITE KIUKAAN KOKO KIUKAAN KIVET OHJAUS JOHDON SULAKE TILAVUUS PAINO TYYPPINUMERO POIKKIPINTA-ALA MALLI LEVEYS SYVYYS KORKEUS SIZE OF HEATER SUPPLY SIZE OF WIRE WEIGHT OF HEATING ELEMENT SAUNA HEATER VOLTAGE WIDTH DEPTH HEIGHT HEATER ROOM FUSE... -
Page 29: Varaosat
varaoSat Spare partS 1. Heating Element 1. Lämmityselementti 2. Cable Holder 2. Kaapelipidike 3. Terminal Block (Large) 3. Riviliitin (suuri) 4. Leveling Bolt 4. Tasausruuvi 5. Stone Container 5. Kivisäiliö 6. Cable Box Cover 6. Kaapelikanavan suoja 7. Current Sense PCB 7. - Page 30 SUOMI | ENGLISH...
- Page 31 SUOMI | ENGLISH...
- Page 32 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
