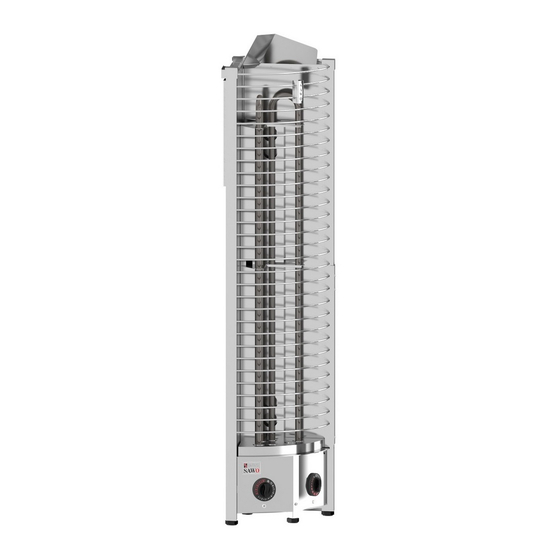

Sawo TH2-30NB Manual
Tower heater
Hide thumbs
Also See for TH2-30NB:
- Manual (32 pages) ,
- Installation diagram (4 pages) ,
- Manual (34 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
TOWER HEATER
WALL
TH2-30NB
TH5-80NB
TH3-35NB
TH6-80NB
TH3-45NB
TH6-90NB
TH3-60NB
TH4-60NB
TH2-30NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
TH3-35NS
TH3-45NS
TH3-60NS
TH4-60NS
TH5-80NS
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
TH5-90NS
TH6-80NS
TH6-90NS
TH6-105NS
TH6-120NS
MANUAL
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo TH2-30NB
Summary of Contents for Sawo TH2-30NB
- Page 1 TH5-80NS TH6-120NS Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. SÄHKÖKIUAS | ELECTRIC SAUNA HEATER Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
-
Page 2: Table Of Contents
SiSÄllySluettelo Turvaohjeet ...................4 Käyttäjälle: ................4 Asentajalle: ................6 Kiukaan asentaminen ..............8 Kiuaskivet ..................10 Kivien latominen kiukaaseen ............10 Huohotin ..................12 Kiukaan käyttö ilman huohotinta (NB-mallit) ........13 Ohjaussäätimet (NB-mallit) ............14 Termostaatti ............... 14 Ajastin ................14 Kytkentäkaavio ................15 Sensorin sijainti (NS-mallit) ............ - Page 3 table of ContentS Safety instructions ................5 For user: ................5 For technicians: ..............7 Heater installation ................9 Heater stones ................11 Loading stones into the heater ..........11 Stone Spacer ................12 When not using Stone Spacer (for NB only) ........13 Control settings (NB-moodels) ............
-
Page 4: Turvaohjeet
turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
Safety inStruCtionS Please take note of these safety precautions before using the sauna or when installing the heater. for user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 9. • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Jos kiuas on julkisessa käytössä... -
Page 7: For Technicians
for technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KiuKaan aSentaminen Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä turvallisuussyistä noudattaen (Katso sivu 9). Noudata annettuja kuutiotilavuuksia (Katso sivu 30, tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan. -
Page 9: Heater Installation
15kW. note! Please refer to the control unit manual for maximum power rating. Additional contactor unit is needed if heater is more than 15kW. TH9-105NS-WL 2100 TH2-30NB-WL 1900 TH5-80NB-WL 1900 TH9-120NS-WL 2100 TH2-30NS-WL 1900 TH5-80NS-WL... -
Page 10: Kiuaskivet
KiuaSKivet Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään viiltosuojahansikkaita. -
Page 11: Heater Stones
Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 12: Huohotin
huohotin Stone SpaCer Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on erilaiset ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä omien mieltymystensä mukaan The heater can be used with or without the stone spacer , depending on the preference of the user . -
Page 13: Kiukaan Käyttö Ilman Huohotinta (Nb-Mallit)
KiuKaan KÄyttö ilman huohotinta (nb-mallit) When not uSing Stone SpaCer (for nb only) Remove Stone Spacer Poista huohotin Unscrew the heat sink Irrota ruuvit jotka pitävät While unscrewing the heat sink, lämmönjohdinta ja sensoripi- hold tightly the sensor cover to dikettä... -
Page 14: Ohjaussäätimet (Nb-Mallit)
ohjauSSÄÄtimet (nb-mallit) termoStaatti Termostaatti Thermostat Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 15: Kytkentäkaavio
KytKentÄKaavio eleCtriCal diagram TH3-45NS-WL 4,5 kW TH3-35NS-WL 3,5 kW TH2-30NS-WL 3,0 kW TH3-60NS-WL 6,0 kW TH4-60NS-WL 6,0 kW TH5-80NS-WL TH5-90NS-WL 8,0 kW 9,0 kW TH6-90NS-WL 9,0 kW TH6-80NS-WL 8,0 kW SUOMI | ENGLISH... - Page 16 TH6-105NS-WL 10,5 kW 6.0 kw 4.5 kw TH6-120NS-WL 12,0 kW 6.0 kw 6.0 kw TH9-105NS-WL 10,5 kW 6.9 kw 3.45 kw TH9-120NS-WL 12,0 kW 7.6 kw 4.5 kw SUOMI | ENGLISH...
- Page 17 TH9-150NS-WL 15,0 kW 9.0 kw 6.0 kw TH9-180NS-WL 18,0 kW 6.0 kw 12.0 kw TH12-150NS-WL 15,0 kW 6.9 kw 7.95 kw TH12-180NS-WL 18,0 kW 9.0kw 9.0 kw SUOMI | ENGLISH...
- Page 18 THERMOSTAT a1 a SENSORI SENSOR (*Premium Models Only) 400V 2N~ K(230V) Sähkölämmityksen ohjaus 230V 1N~ N L1 N K(230V) TH2-30NB-WL 3,0 kW Control of Electric 230V 1N~ / Heating in the household 400V 2N~ (usage is optional) SUOMI | ENGLISH...
- Page 19 3 VAIHE 3 PHASE 3 VAIHE 3 PHASE TERMOSTAATTI AJASTIN AJASTIN TERMOSTAATTI THERMOSTAT TIMER TIMER THERMOSTAT a1 a a1 a a1 a a1 a a1 a a1 a (*Premium Models Only) SENSORI SENSORI SENSOR SENSOR 380-415V 3N~ 50/60Hz 380-415V 3N~ K ( 230V) L1L2 L3 50/60Hz...
-
Page 20: Sensorin Sijainti (Ns-Mallit)
SenSorin Sijainti (nS-mallit) SenSor loCation (nS-modelS) huom! note! Jos kiukaassasi on erillinen ohjauskeskus, täytyy When using a separate control with the heater the ylikuumenemisen estävä lämpötilantunnistin temperature sensor with safety fuse, (which pre- asentaa seinään, ylhäältäpäin kohtisuoraan kat- vents the heater from overheating) must always sottuna keskelle kiuasta, vaikka ohjauskeskuksen be installed in the wall directly above the center of käyttöohjeissa sanottaisiinkin toisin. - Page 21 yliKuumenemiSSuojan nollaaminen reSetting over heated thermoStat Ohjausyksikkö Kuva 6 Säätöanturi (pitkä) For Built-in Control Models Fig. 6 Regulating Sensor (Long) Turva-anturi (lyhyt) Safety Sensor (Short) Sensor Cover Anturin kansi Ylikuumenemissuojan palautuspainike huom! Reset Button Hole Asenna säätöanturi korkeammalle kuin turva- anturi.
-
Page 22: Ilmanvaihto
ilmanvaihto Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva A). Koneellista ilmastointia käytettäessä... -
Page 23: Air Ventilation
air ventilation To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 24: Saunahuoneen Lämmitys
Saunahuoneen lÄmmityS varoituS! Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla. Käyttämättömissä lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 25: Heating Of The Sauna Room
heating of the Sauna room Caution! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 26: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä. -
Page 27: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 28: Vianetsintäkaavio
vianetSintÄKaavio Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: nb-mallit: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 29: Diagnostic Table
diagnoStiC table If heater is not heating up or sauna room is heating up slowly: nb-modelS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 30: Tekniset Tiedot
(mm) (kg) 380-415V 2N~ 1395 4 x 1.5/ 8 + 4h 2 x 10/ 2 x 1.5 TH150 TH2-30NB-WL 220-230V 1N~ 3 x 2.5 1 x 16 3 x 1.15 TH115 380-415V 3N~ 1395 5 x 1.5 8 + 4h... -
Page 31: Löylyveden Laatuvaatimukset
löylyveden laatuvaatimuKSet VEDEN OMINAISUUDET VAIKUTUKSET SUOSITUS Humuspitoinen vesi Väri, maku, saostumat <12 mg/l Rautapitoinen vesi Väri, haju, maku, saostumat <0,2 mg/l Kovuus: tärkeimmät Saostumat Mn: <0,05 mg/l aineet mangaani Ca: <100 mg/l (Mn) ja kalkki eli kalsium (Ca) Klooripitoinen vesi Terveysriski Käyttö... - Page 32 Ohjausyksikkö For Built-in control unit P1(NB) P2(NS) 1.15 kW 1.5 kW 2 kW 12mm 12mm PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
