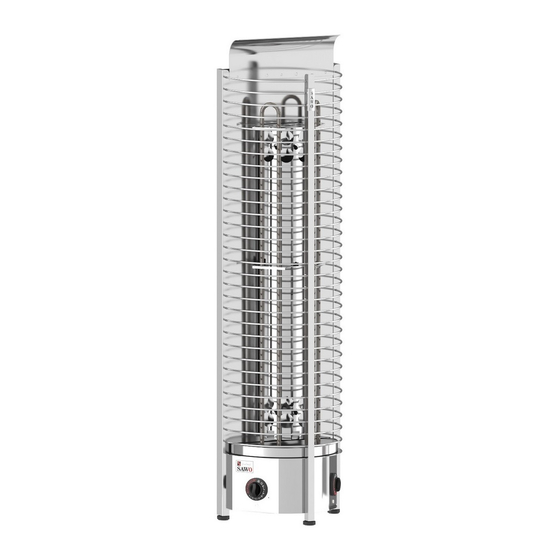

Sawo ROUND TH2-30NB Manual
Electric sauna tower heater
Hide thumbs
Also See for ROUND TH2-30NB:
- Manual (32 pages) ,
- Installation diagram (4 pages) ,
- Manual (34 pages)
Table of Contents
Advertisement
Quick Links
TOWER HEATER
ROUND
TH4-60NB
TH2-30NB
TH3-35NB
TH4-60NS
TH3-45NB
TH3-60NB
TH5-80NB
TH5-80NS
TH2-30NS
TH5-90NS
TH3-35NS
TH3-45NS
TH6-80NB
TH3-60NS
TH6-90NB
Onnittelut loistavasta kiuasvalinnasta!
Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
TH6-80NS
TH6-90NS
TH6-105NS
TH6-120NS
TH9-105NS
TH9-120NS
TH9-150NS
TH9-180NS
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
TH12-150NS
TH12-180NS
TH12-210NS
TH12-240NS
MANUAL
Advertisement
Table of Contents
Related Manuals for Sawo ROUND TH2-30NB
Summary of Contents for Sawo ROUND TH2-30NB
- Page 1 TH9-180NS Onnittelut loistavasta kiuasvalinnasta! Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. SÄHKÖKIUAS | ELECTRIC SAUNA HEATER Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvallisuusohjeet ................4 Käyttäjälle: ................4 Asentajalle: ................6 Kiukaan Asennus ................8 Kiuaskivet ..................10 Kivien Ladonta Kiukaaseen ............10 Huohotin ..................12 Kiukaan käyttö ilman huohotinta (NB-mallit) ........13 Ohjaussäätimet (NB-mallit) ............14 Termostaatti ................ 14 Ajastin ................14 Kytkentäkaavio ................15 Sensorin sijainti (NS-mallit) ............ - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user: ................5 For technicians: ..............7 Heater installation ................9 Heater stones ................11 Loading stones into the heater ..........11 Stone Spacer ................12 When not using Stone Spacer (for NB only) ........13 Control settings (NB-moodels) ............
-
Page 4: Turvallisuusohjeet
TURVALLISUUSOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyysiset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Ohjauspaneeli voidaan asentaa valintasi mukaan saunan ulko- tai sisäpuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asennus
KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutiotilavuuksia (Katso sivu 30 tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan, ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla. -
Page 9: Heater Installation
HEATER INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 30). Do not install the heater to the floor or wall niche. -
Page 10: Kiuaskivet
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu 30, tekniset tiedot). HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä kiukaassasi vain valmistajan suosittelemia SAWO-kiuaskiviä. Väärien kivien käyttö voi aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä. -
Page 11: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 12: Huohotin
HUOHOTIN STONE SPACER Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on erilaiset ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä omien mieltymystensä mukaan The heater can be used with or without the stone spacer, depending on the preference of the user. -
Page 13: Kiukaan Käyttö Ilman Huohotinta (Nb-Mallit)
KIUKAAN KÄYTTÖ ILMAN HUOHOTINTA (NB-MALLIT) WHEN NOT USING STONE SPACER (FOR NB ONLY) Poista huohotin Remove Stone Spacer Irrota ruuvit jotka pitävät lämmön- Unscrew the heat sink johdinta ja sensoripidikettä kiinni While unscrewing the heat sink, hold Irrottaessasi lämmönjohdinta, varmista tightly the sensor cover to prevent että... -
Page 14: Ohjaussäätimet (Nb-Mallit)
OHJAUSSÄÄTIMET (NB-MALLIT) TERMOSTAATTI Termostaattin Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Thermostat Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 15: Kytkentäkaavio
HUOM! NOTE! KYTKENTÄKAAVIO Siirrä jumpperia kun Relocate jumper when using ELECTRICAL DIAGRAM käytät yksivaihe 220-240V 1N~ (Single Phase) kytkentää tai delta 220-240V 3~ (Delta Connection) kytkentää TH3-35NS 3,5 kW TH2-30NS 3,0 kW 220-240V 3~ 380-415V 3N~ 220-240V 1N~ 220-230V 1N~ 50/60Hz 50/60Hz 50/60Hz... - Page 16 TH6-105NS 10,5 kW 6.0 kw 4.5 kw TH6-120NS 12,0 kW 6.0 kw 6.0 kw TH9-105NS 10,5 kW 6.9 kw 3.45 kw TH9-120NS 12,0 kW 7.6 kw 4.5 kw SUOMI | ENGLISH...
- Page 17 TH9-150NS 15,0 kW 9.0 kw 6.0 kw TH9-180NS 18,0 kW 6.0 kw 12.0 kw TH12-150NS 15,0 kW 6.9 kw 7.95 kw TH12-180NS 18,0 kW 9.0kw 9.0 kw SUOMI | ENGLISH...
- Page 18 TH12-210NS 21,0 kW 9.0kw 12.0 kw TH12-240NS 24,0 kW 12.0kw 12.0 kw 2 VAIHE / 1 VAIHE 3 VAIHE / 1 VAIHE 2 PHASE/ 1 PHASE 3 PHASE/ 1 PHASE AJASTIN TERMOSTAATTI TIMER THERMOSTAT AJASTIN TERMOSTAATTI TIMER THERMOSTAT a1 a a1 a a1 a a1 a...
- Page 19 3 VAIHE 3 PHASE 3 VAIHE 3 PHASE AJASTIN TERMOSTAATTI AJASTIN TERMOSTAATTI TIMER THERMOSTAT TIMER THERMOSTAT a1 a a1 a a1 a a1 a a1 a a1 a ANTURI ANTURI SENSOR SENSOR (*Premium (*Premium Models Only) Models Only) 400V 3N~ 400V 3N~ 50/60Hz 50/60Hz...
-
Page 20: Sensorin Sijainti (Ns-Mallit)
(NS-MALLIT) SENSORIN SIJAINTI SENSOR LOCATION (NS-MODELS) HUOM! NOTE! When using a separate control with the heater Jos kiukaassasi on erillinen ohjauskeskus, täytyy the temperature sensor with safety fuse, (which ylikuumenemisen estävä lämpötilantunnistin asentaa prevents the heater from overheating) must always kattoon, ylhäältäpäin kohtisuoraan katsottuna keskelle be installed in the ceiling directly above the center kiuasta, vaikka ohjauskeskuksen käyttöohjeissa... - Page 21 YLIKUUMENEMISSUOJAN NOLLAAMINEN RESETTING OVER HEATED THERMOSTAT Ohjausyksikkö Kuva 6 For Built-in Control Models Fig. 6 Säätöanturi (pitkä) Regulating Sensor (Long) Curved Ring Kiertorengas Turva-anturi (lyhyt) Sensor Cover Safety Sensor (Short) Anturin kansi HUOM! Ylikuumenemissuojan Asenna säätöanturi korkeammalle kuin turva- palautuspainike anturi.
-
Page 22: Ilmanvaihto
ILMANVAIHTO Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä käyttäjän mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista ilmanvaihtoa käytettäessä... -
Page 23: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 24: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä... -
Page 25: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 26: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä. -
Page 27: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 28: Vianetsintäkaavio
VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 29: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 30: Tekniset Tiedot
TEKNISET TIEDOT TECHNICAL DATA KIVET KIUAS MALLI VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON OHJAUS SULAKE TILAVUUS POIKKIPINTA TYYPPINUMERO LEVEYS SYVYYS KORKEUS STONES FUSE WITHOUT WITH SAUNA ROOM SUPPLY SIZE OF HEATER HEATER HEATING ELEMENT STONE STONE (AMP.) SIZE OF WIRE LENGTH WIDTH HEIGHT VOLTAGE... -
Page 31: Löylyveden Laatuvaatimukset
LÖYLYVEDEN LAATUVAATIMUKSET VEDEN OMINAISUUDET VAIKUTUKSET SUOSITUS Humuspitoinen vesi Väri, maku, saostumat <12 mg/l Rautapitoinen vesi Väri, haju, maku, saostumat <0,2 mg/l Kovuus: tärkeimmät Saostumat Mn: <0,05 mg/l aineet mangaani Ca: <100 mg/l (Mn) ja kalkki eli kalsium (Ca) Klooripitoinen vesi Terveysriski Käyttö... - Page 32 HP41-026 - 3 H.E HP42-002 - 4 & 5 H.E HP44-003 HP41-009 HP43-008 - 6 H.E HP02-024-1 HP44-003 - 9 H.E HP43-009 HP41-031 HP45-004 - 12 H.E HP43-010 HP43-011 HP43-012 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
