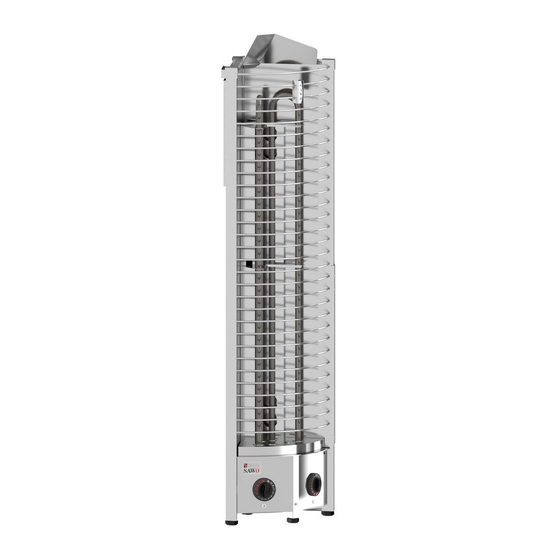

Sawo TH2-30NB Manual

Hide thumbs Also See for TH2-30NB:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Manual
Enlarged version
Kuva 4 Tyyppinumero
Refer Fig. 4 for Type Number
2
3
4

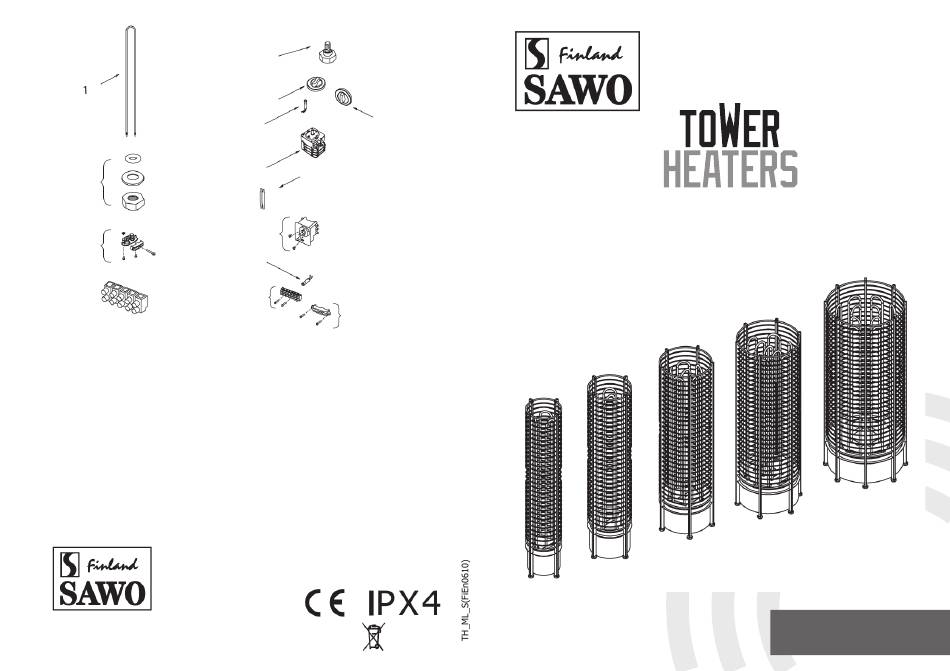

Tower Heater
Varaosat
1.
Vastus
2.
Vastuspidikkeet
3.
Kaapelipidike
4.
Riviliitin (suuri)
5.
Säätöjalka
6.
Ajastimen nuppi
7.
Termostaatin nuppi
8.
Ajastimen lamppu
9.
Ajastin
10.
Anturit
11.
Termostaatti
12.
Termostaatin lamppu
13.
Riviliitin (keskikoko)
14.
Kaapelipidike siivillä
Pidätämme oikeuden muutoksiin.
www.sawo.com
Subject to change without notice.
info@sawo.com
5
6
7
8
9
10
11
12
13
Tower Heater
Spareparts
1.
Heating Element
2.
Heating Element Holder
3.
Cable Holder
4.
Terminal Block (Large)
5.
Leveling Bolt
6.
Timer Knob
7.
Thermo Knob
8.
Timer Pilot Lamp
9.
Timer Switch
10.
Sensor
11.
Thermostat Switch
12.
Thermostat Pilot Lamp
13.
Terminal Block (Small)
14.
Cable Clip with Wings
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
8 - 12.0 kW
6 - 9.0 kW
3 - 6.0 kW
KÄYTTÖOHJEET
MANUAL
15 - 24.0 kW
10.5 -18.0 kW
ELECTRIC SAUNA HEATER
SÄHKÖKIUAS
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI
ENGLISH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TH2-30NB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sawo TH2-30NB

Summary of Contents for Sawo TH2-30NB

  • Page 1 MANUAL Kuva 4 Tyyppinumero Refer Fig. 4 for Type Number Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. Tower Heater Varaosat Tower Heater...

  • Page 2: Table Of Contents

    SISÄLLYSLUETTELO TABLE OF CONTENTS Kiukaan asentaminen Kiuaskivet Ohjaussäätimet Kytkentäkaavio Anturien sijainnit Ilmanvaihto Eristys Saunahuoneen lämmitys Häiriötilanne Tekniset tiedot Turvaohjeet Varaosat Heater Installation Heater Stones Control Settings Electrical Diagrams Sensor Location Air Ventilation Insulation Heating Of The Sauna Malfunctions Technical Data Heater Precautions Spareparts SUOMI / ENGLISH...

  • Page 3: Kiukaan Asentaminen

    Twist to adjust height. Must be screwed directly on the floor to prevent the heater from being accidentally moved. 1900 TH9-105N 1900 TH6-80NB TH2-30NB 1900 1900 TH9-120N 2100 TH6-90NB TH3-35NB 1900 1900 TH9-150N 2100 TH6-80NS HUOMIO: TH3-45NB...

  • Page 4: Kiuaskivet

    Huom! Älä koskaan käytä kiuasta ilman kiviä koska tämä voi provided. See page 12 (Technical Diagram). aiheuttaa kiukaan vaurioitumisen ja palovaaran. Käytä SaWo-kiukaassa vain valmistajan suosittelemia SaWo-kiuaskiviä tai muita raskaita ja NOTE! Never use the heater without stones as it may cause fire. Use kiinteitä erityisesti kiuaskiviksi tarkoitettuja kiviä.

  • Page 5: Ohjaussäätimet

    Control Settings Ohjaussäätimet Termostaatti THERMOSTAT Thermostat TERMOSTAATTI Adjust the temperature of the sauna by simply turning the operating knob. Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Thermostat support automatically the choosen temperature. Termostaatti ylläpitää valitun lämpötilan tason. In case the heater overheats, the safety sensor will automatically stop the Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois heater even if the timer is on.

  • Page 6: Kytkentäkaavio

    TH9-105NS Kytkentäkaavio TH9-120NS Electrical Diagram TH3-45NS TH2-30NS 6.9 kw 3.45 kw TH3-60NS TH3-35NS 7.6 kw 4.5 kw TH9-150NS TH9-180NS TH4-60NS TH4-80NS Terminal 1 Terminal 2 9.0 kw 6.0 kw 6.0 kw 12.0 kw TH6-80NS TH5-90NS TH12-150NS TH12-180NS TH6-90NS 6.9 kw 7.95 kw 9.0kw 9.0 kw...

  • Page 7: Anturien Sijainnit

    (usage is optional) N L1L2 L3 230V) 230V 1N~ Control of Electric Heating in the household (usage is N L1 N K(230V) optional) TH2-30NB Steuerung der TH3-35NB 3,5 kW NOTE: Steuerung der 3,0 kW elektrischen 4,5 kW TH3-45NB elektrischen...

  • Page 8: Ilmanvaihto

    Air Ventilation Ilmanvaihto To have a soothing sauna, there should be a proper mixing of hot and cold Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta air inside the sauna room. Another reason for ventilation is to draw air ilmaa sopivassa suhteessa.

  • Page 9: Eristys

    Eristys Insulation Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. The sauna must have proper insulation on the walls, ceiling and door. One Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi square meter (m²) of un-insulated surface increases the cubic volume by neliömetri (m²) eristämätöntä...

  • Page 10: Technical Data

    STONES CONTROL FUSE VOLTAGE MODEL WIDTH DEPTH HEIGHT HEATING TYPE (kg) (AMP.) (mm) ELEMENTS TH2-30NB 2 x 1.5 TH150 230V 1N~ 1300 3 x 2.5/ built-in 1 x 16/ 400V 2N~ 4 x 1.5 2 x 10 TH3-35NB 3 x 1.15...
