9.5 Rozměrový výkres
Typ
196200250
196200355
196200450
196200560
196200710
196200900
1502021-01

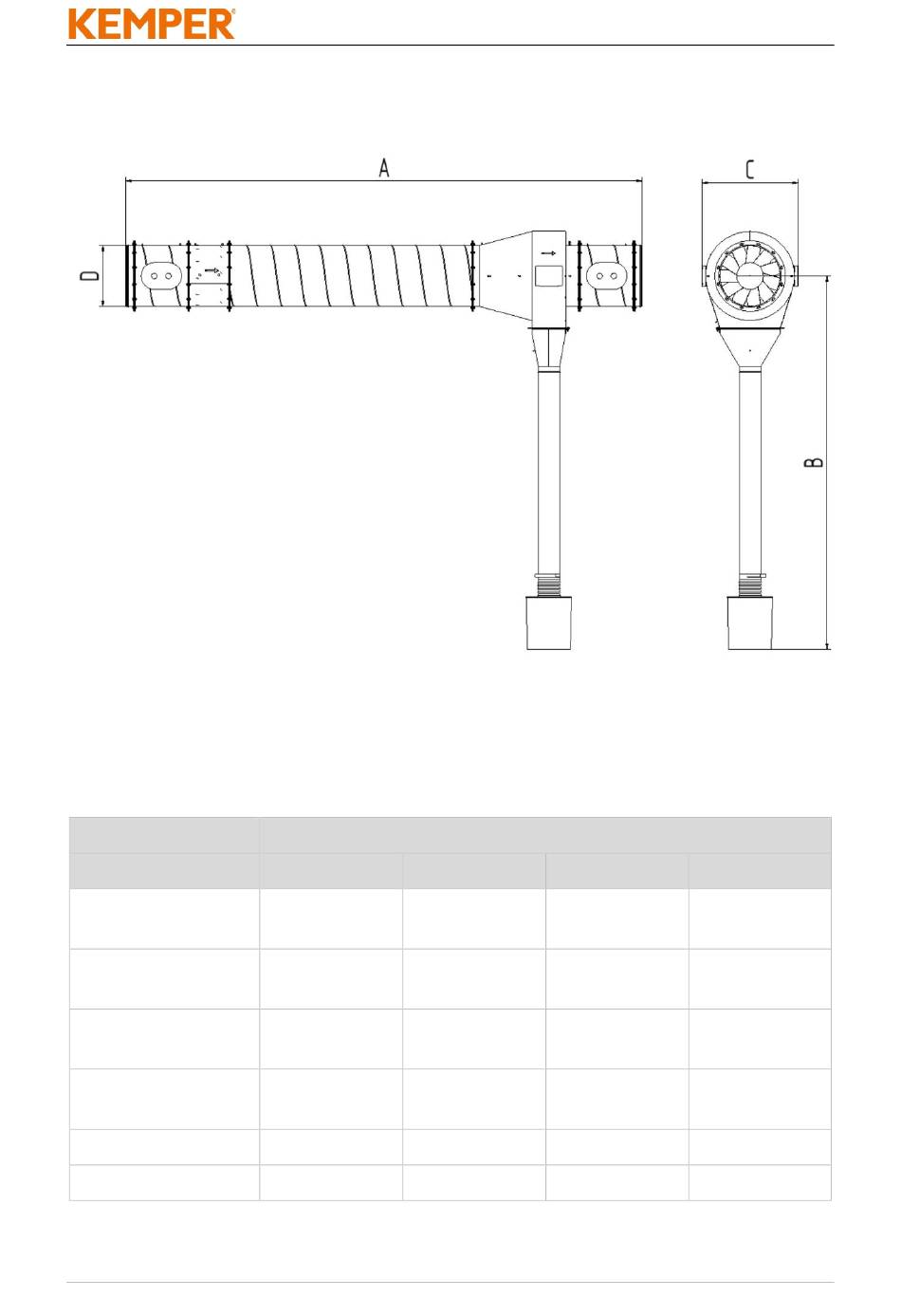

Obr. 95: Rozměrový výkres
Rozměry poz. (mm)
A B
2 340 1 120 až
2 620
3 240 1 200 až
2 700
3 830 1 270 až
2 770
4 590 1 350 až
2 840
5 690 1 615 až 3 115
7 380 1 615 až 3 115
Tab. 95: Rozměry
- 281 -
C D (Ø)
412 250
570 355
710 450
854 560
1 095 710
1 320 900
CS
