9.5 Disegno quotato

Tipo
196200250
196200355
196200450
196200560
196200710
196200900
1502021-01

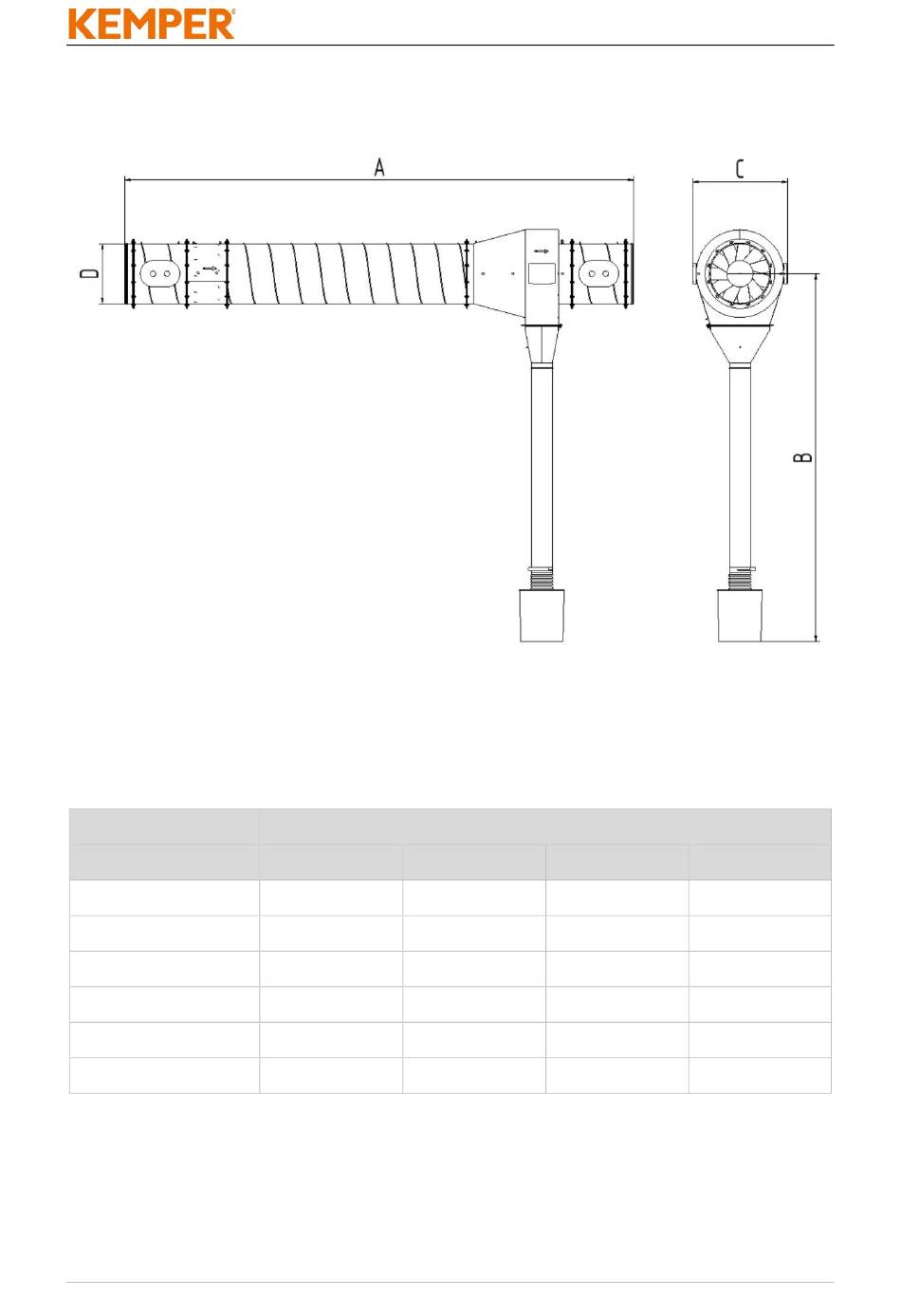

Fig. 83: Disegno quotato
Dimensioni pos. (mm)
A B
2.340 1120 - 2620
3.240 1200 - 2700
3.830 1270 - 2770
4.590 1350 - 2840
5.690 1615 - 3115
7.380 1615 - 3115
Tab. 83: Dimensioni
- 247 -
C D (Ø)
412 250
570 355
710 450
854 560
1.095 710
1.320 900
