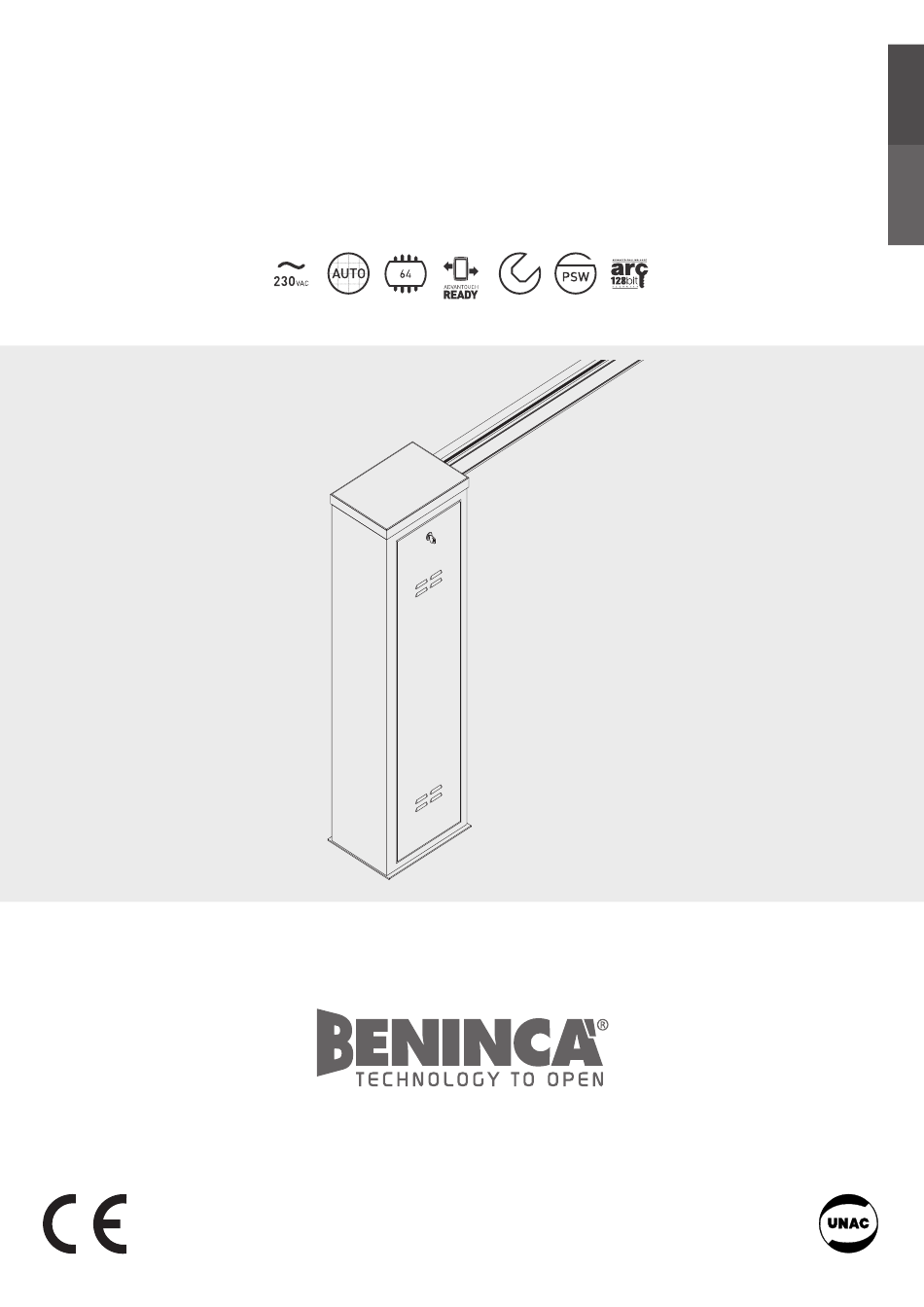

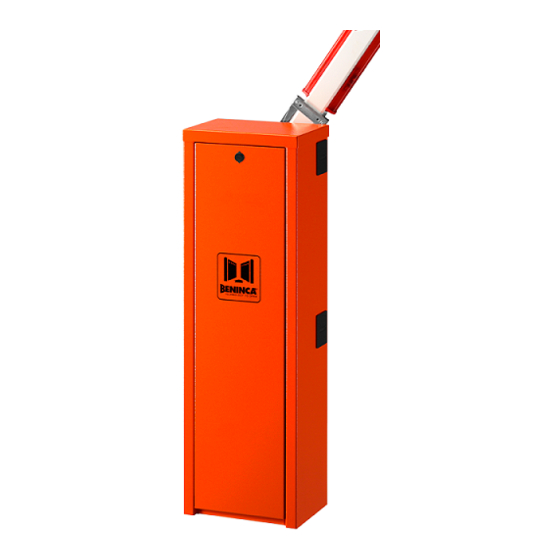

- Page 1 L854300143 02/2020 rev 2 LADY LADY 5 UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Page 2 3 , 5 I N . . 0 m 2 , 0 I N . , 0 m 3 , 7 I N . . 2 m 2 , 2 I N . , 2 m...
- Page 3 VE.PS VE.PS Kit VE.PS Kit VE.PS Kit VE.PS Kit VE.PS Kit VE.PS Kit V kroužek (V 60A) M14x30...
- Page 4 Right barrier Left barrier Pravá bariéra Levá bariéra Reset automation Reset automatizace Emergency release Nouzové odblokování...
- Page 6 Zpomalení Otevřeno (SLDo) Zpomalení Zavřeno (SLDC) Mod. VE.AF / VE.AFS (Optional) 2x1.5 230 V...
- Page 7 - 24V + AUX2 BLINK 2xDA.BT2 (Optional) (Optional) CP.LADY LED 2 24Vdc 500 mA LED 1 - 24V + SA.24V LIGHT LAMP. 24Vdc 24Vdc AUX2 BLINK 100÷250 Vac...
- Page 8 Rozvržení menu programování Display OFF Menu programming layout Power ON v1. 0 5 Firmware Ver. (3s) 8888 Inst Boom Diagnostic ---0 0--- IBCA Mode Norm Parc fsts sldo ltca sldc tst1 tsmo tstm tsmc cvar lbar aopf seav RADI sear OPen saso Clse...
- Page 9 Nman 0012 3456 MACI 2 Cycle AUTO PUSH OPEN/CLOSE RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Inst Legenda Stiskněte tlačítko (-). Press key (-) PUSH Stiskněte tlačítko (+). Press key (+) PUSH Stiskněte tlačítko (PG). Press key (PG) PUSH Stiskněte současně...
- Page 10 PHOTOTEST AUX1:0000 AUX1:0004 24Vdc tst1:on AUX1 AUX1 24Vdc PHOT 24Vac LAMP SERVICE LIGHT AUX1:0003 24Vdc 24Vac NC NO 24Vac AUX1 Relè 24Vdc 230Vac LAMP HLAVNÍ PODŘÍZENÉ Menu Menu ID = 0 ID = 1 3 x 0,5 mm GND B A GND B A...
- Page 11 10) REGULATING THE MECHANICAL STOPS (FIG.8) ........23 15) SYNCHRONIZATION OF TWO OPPOSED BARRIERS ........27 11) WIRE DIAGRAM (FIG.11) ................23 16) TRANSMITTERS REMOTE LEARNING ............27 12) CP.LADY CONTROL UNIT WIRE DIAGRAM ..........23 17) FUSES ....................28 13) PROGRAMMING ..................24 18) BACK UP BATTERIES ................28 13.1) TO ACCESS PROGRAMMING ............
-
Page 12: Quick Programming
- Enter the INST menu - Verify that the parameter BOOM is correct: 3-5 for all LADY/LADY 5 models (factory settings). - Set the barrier position by means of the menu POS, by default the barrier is set as RIGHT BARRIER - Enter the menu AUTO, confirm with <PG>... - Page 13 Attention: The installation of the VE.RAST interferes with the use of the SC.RES and vice versa. The installation of the LADY.L lights kit does not influence the balancing of the bar 5) INSTALLATION OF THE OPTIONAL FOUNDATION PLATE VE.PS (FIG.3) After preparing the cable laying (mains power supply, accessories, etc.), place the foundation plate keeping to dimensions indicated.
- Page 14 Common for all the input commands and the limit switches . AUX2 24Vdc output for bar light 24Vdc output for the bar flashing light LADY.L (max 2), the flashing mode can be set by means of the logic LBAR. BLINK Blinker Output 24Vdc 15W max.
-
Page 15: Parameters, Logics And Special Functions
FUNCTION MIN-MAX-(Default) MEMO Select the length of the boom installed on the barrier. Value expressed in meter from 3m to 5m (all LADY/LADY 5 models) or from 7m to 8m (other BOOM 3/5 -7/8 (7-8) models) According to the selected boom length, the optimal value of speed will be set. - Page 16 Adjusts the motor torque applied to the barrier during the closing phase.* 1-99-(20) Adjusts the motor torque applied to the barrier during the slowdown in opening phase * (Fig.9 - Slow Open). 1-99-(20) Adjusts the motor torque applied to the barrier during the slowdown in closing phase * (Fig.10- Slow Close). 1-99-(20) SeaU Not used...
- Page 17 Enables or disables checking of photocells on PHOT input, active both in closing and in opening. On: Check enabled. If the check has a negative result, no manoeuvre is commanded. See Fig.13 TST1 (OFF) - “PHOTO TEST”. Off: Checking of photocells disabled at each manoeuvre. Enables or disables motors check.
-
Page 18: Synchronization Of Two Opposed Barriers
15) SYNCHRONIZATION OF TWO OPPOSED BARRIERS It is possible to manage a system composed of two barriers by using for each CP.LADY the specific optional control unit SIS, which must be plugged into the appropriate connector as shown in Fig. 12. -
Page 19: Back Up Batteries
T4A - Fuse for general protection 18) BACK UP BATTERIES The control unit CP.LADY includes the power pack SA.24V predisposed for the connection of two batteries by 12Vdc 2,1Ah DA.BT2 (optional) which guarantee the regular functioning of the automation in case of temporary power failure. - Page 20 10) REGULATING THE MECHANICAL STOPS (FIG.8) ........23 14.10) SYNCHRONIZATION (BUS)............27 11) WIRE DIAGRAM (FIG.11) ................23 15) SYNCHRONIZATION OF TWO OPPOSED BARRIERS ........27 12) CP.LADY CONTROL UNIT WIRE DIAGRAM ..........23 16) TRANSMITTERS REMOTE LEARNING ............27 13) PROGRAMMING ..................24 17) FUSES ....................28 13.1) TO ACCESS PROGRAMMING ............
- Page 21 - Po stisknutí tlačítka <PG> se na displeji zobrazí "INST" menu - Vstupte do INST menu - Ověřte, že je parametr BOOM správný: 3-5 pro všechny modely LADY/LADY 5 (tovární nastavení). - Nastavte pozici bariéry pomocí menu POS, ve výchozím nastavení je bariéra nastavena jako PRAVÁ BARIÉRA - Vstupte do menu AUTO, potvrďte tlačítkem <PG>...
- Page 22 Citlivá odporová hrana (v souladu s EN12878). Pozor: Instalace VE.RAST ruší instalaci SC.RES a naopak. Instalace světelného kitu LADY.L neovlivňuje vyvážení ramena 5) INSTALACE VOLITELNÉ ZÁKLADOVÉ DESKY VE.PS (OBR. 3) Po položení kabeláže (hlavní napájení, příslušenství apod.) umístěte základovou desku při dodržení stanovených rozměrů.
- Page 23 Společný pro všechny vstupní příkazy a koncové snímače. 2 4 V D C v ý s t u p p r o 24 VDC výstup pro světelnou signalizaci ramena LADY.L (maximálně 2), režim blikání může být nastaven AUX2 osvětlení ramena prostřednictvím logiky LBAR.
- Page 24 MIN-MAX-(Výchozí) MEMO Zvolte délku výložníku instalovaného na závoře. Hodnota je vyjádřena v metrech od 3 m do 5 m (pro všechny modely LADY / LADY 5) nebo od BOOM 3/5 -7/8 (7-8) 7 m do 8 m (pro ostatní modely) Optimální...
- Page 25 Nastavení točivého momentu motoru bariéry během fáze zavírání.* 1-99-(20) Nastavení točivého momentu motoru bariéry během zpomalení ve fázi otevírání * (Obr. 9 - pomalé 1-99-(20) otevírání). Nastavení točivého momentu motoru bariéry během zpomalení ve fázi zavírání * (Obr. 10 - pomalé zavírání). 1-99-(20) SeaU Není...
- Page 26 Aktivuje nebo deaktivuje tipovací funkci (HOLD-TO-RUN). Zapnuto: Tipovací funkce (HOLD-TO-RUN). Tlačítko OTEVÍRÁNÍ / ZAVÍRÁNÍ musí být stisknuto po celou dobu manévru. Motor se zastaví (VYPNUTO) otevřením vstupu STOP. Jsou zakázány všechny bezpečnostní vstupy. Vypnuto: Automatická / poloautomatická funkce Volba provozního režimu světelné signalizace během doby TCA ltca Zapnuto: Světelná...
- Page 27 Viz odstavec 12.4 “SYNCHRONIZACE DVOJÍCH PROTILEHLÝCH BARIÉR” 15) SYNCHRONIZACE DVOJÍCH PROTILEHLÝCH BARIÉR Je možné řídit systém složený ze dvojích bariér využitím pro každé CP.LADY specifickou volitelnou řídicí jednotku SIS, která musí být zapojena do vhodného konektoru, viz Obr. 12. Každá SIS jednotka musí být připojena k další pomocí 3 vodičů s tloušťkou 0,5 mm čtverečních, jak je uvedeno na Obr. 12.
- Page 28 T4A - Hlavní ochranná pojistka 18) ZÁLOŽNÍ BATERIE Řídicí jednotka CP.LADY je vybavena napájecím zdrojem SA.24V s přípravou na připojení dvou baterií 12 VDC 2,1 Ah DA.BT2 (volitelné), které zajistí standardní automatické funkce v případě dočasného výpadku proudu. Pokud je závora provozována připojením do sítě, napájecí zdroj SA.24V dobíjí baterie (Obr. 12).
- Page 29 LADY/LADY 5 User’s handbook Příručka pro uživatele Safety rules Bezpečnostní předpisy • Do not stand in the movement area of the gate. • Nestůjte v prostoru pohybu brány. • Do not let children play with controls and near the gate.
- Page 30 LADY/LADY 5 Ref. Poznámka Kód 9686110 968601519 968601520 9686107 9686109 968601522 9686555...
- Page 31 LADY LADY 5 Ref. Poznámka Kód Kód 9686183 968600647 9686248 9686248 968600915 968600915 9686181 9686181 6986184 6986184 9686666 9686666 9686190 9686190 9686191 9686191 9686192 9686192 9686193 9686193 968601410 968601410 CP.LADY č. 2 mikrospínač 968601547 968601547 9686160 9686160...
- Page 32 E-mail address: Declare that the DOC is issued under our sole responsibility and belongs to the following product: Model/Product: LADY / LADY5 Type: Electromechanical actuator 24Vdc for road barriers The object of the declaration described above is in conformity with the relevant Union harmonization legislation:...
- Page 36 AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Telefon: 0444 751030 r.a. - Fax: 0444 759728...
