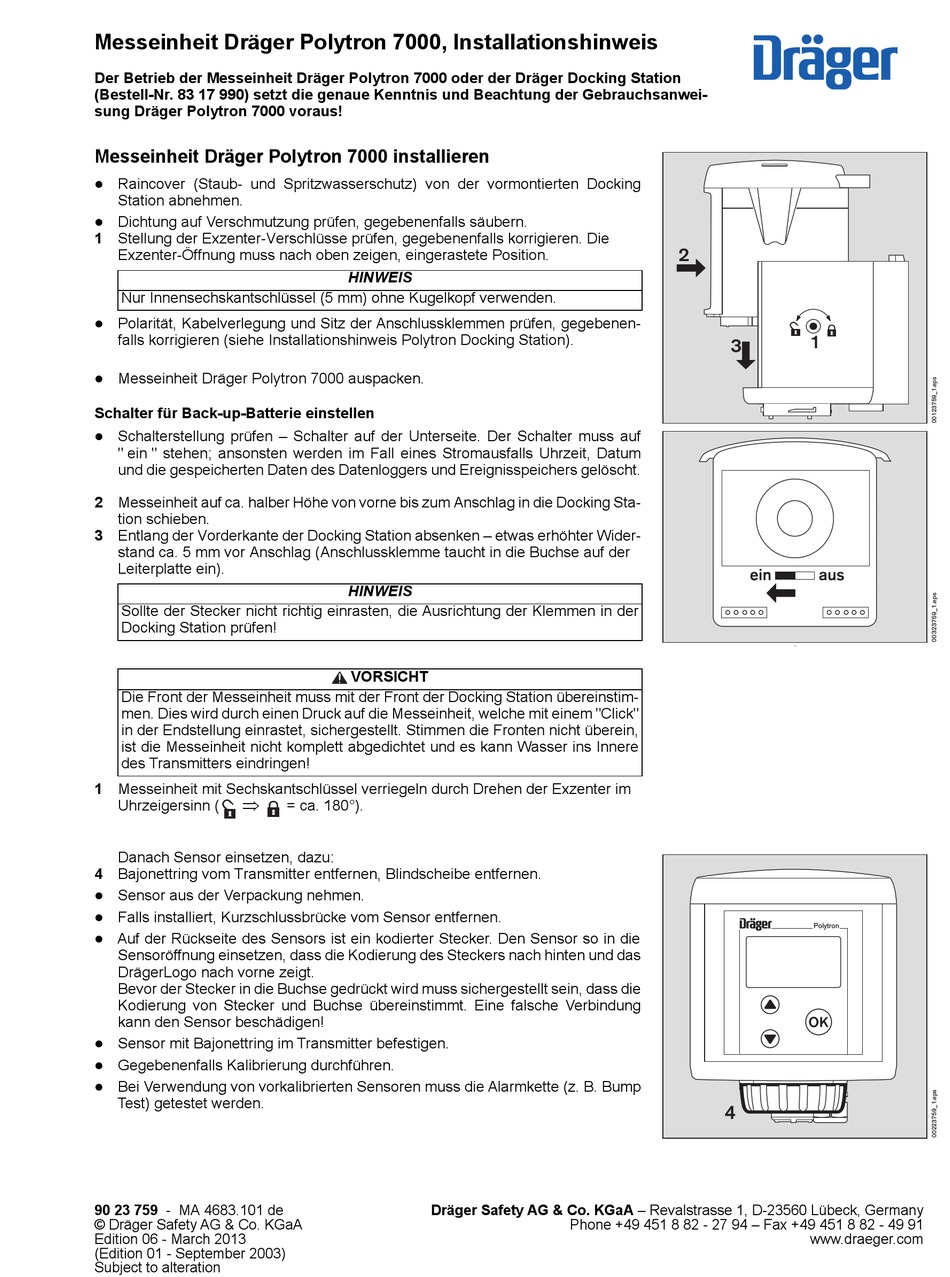

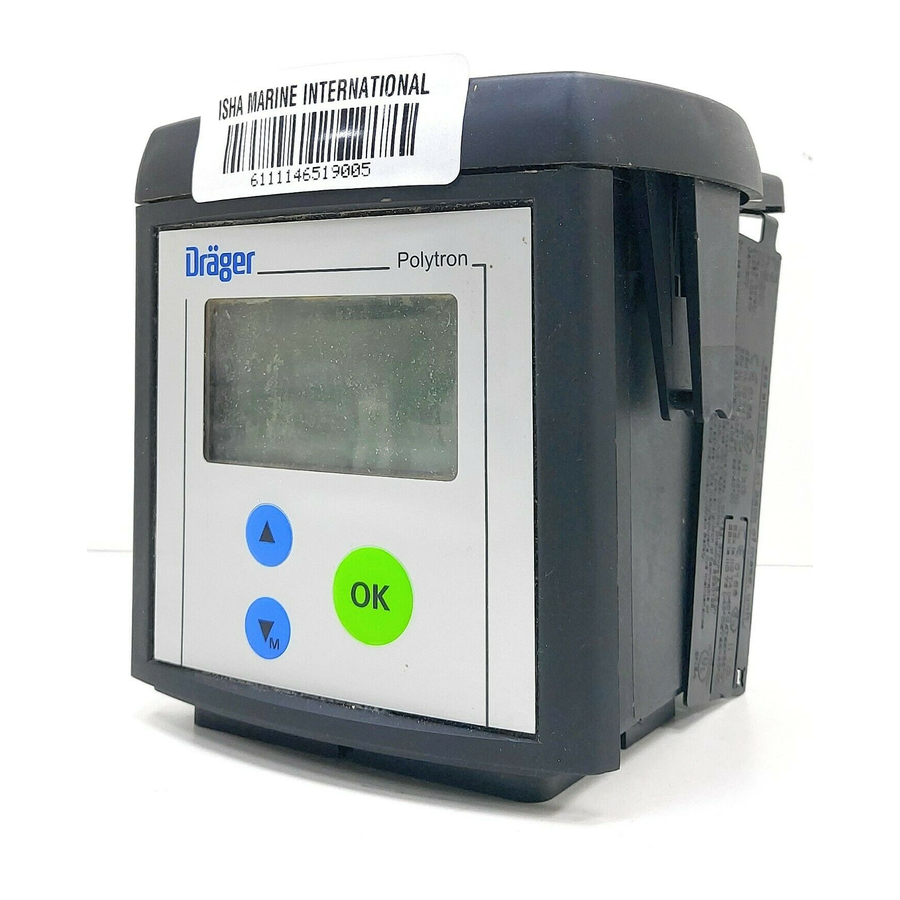

Messeinheit Dräger Polytron 7000, Installationshinweis
Der Betrieb der Messeinheit Dräger Polytron 7000 oder der Dräger Docking Station
(Bestell-Nr. 83 17 990) setzt die genaue Kenntnis und Beachtung der Gebrauchsanwei-
sung Dräger Polytron 7000 voraus!
Messeinheit Dräger Polytron 7000 installieren
Raincover (Staub- und Spritzwasserschutz) von der vormontierten Docking

Station abnehmen.
Dichtung auf Verschmutzung prüfen, gegebenenfalls säubern.

1 Stellung der Exzenter-Verschlüsse prüfen, gegebenenfalls korrigieren. Die
Exzenter-Öffnung muss nach oben zeigen, eingerastete Position.
Nur Innensechskantschlüssel (5 mm) ohne Kugelkopf verwenden.
Polarität, Kabelverlegung und Sitz der Anschlussklemmen prüfen, gegebenen-

falls korrigieren (siehe Installationshinweis Polytron Docking Station).
Messeinheit Dräger Polytron 7000 auspacken.

Schalter für Back-up-Batterie einstellen
Schalterstellung prüfen – Schalter auf der Unterseite. Der Schalter muss auf

" ein " stehen; ansonsten werden im Fall eines Stromausfalls Uhrzeit, Datum
und die gespeicherten Daten des Datenloggers und Ereignisspeichers gelöscht.
2 Messeinheit auf ca. halber Höhe von vorne bis zum Anschlag in die Docking Sta-
tion schieben.
3 Entlang der Vorderkante der Docking Station absenken – etwas erhöhter Wider-
stand ca. 5 mm vor Anschlag (Anschlussklemme taucht in die Buchse auf der
Leiterplatte ein).
Sollte der Stecker nicht richtig einrasten, die Ausrichtung der Klemmen in der
Docking Station prüfen!
Die Front der Messeinheit muss mit der Front der Docking Station übereinstim-
men. Dies wird durch einen Druck auf die Messeinheit, welche mit einem "Click"
in der Endstellung einrastet, sichergestellt. Stimmen die Fronten nicht überein,
ist die Messeinheit nicht komplett abgedichtet und es kann Wasser ins Innere
des Transmitters eindringen!
1 Messeinheit mit Sechskantschlüssel verriegeln durch Drehen der Exzenter im

Uhrzeigersinn (
Danach Sensor einsetzen, dazu:
4 Bajonettring vom Transmitter entfernen, Blindscheibe entfernen.
Sensor aus der Verpackung nehmen.

Falls installiert, Kurzschlussbrücke vom Sensor entfernen.

Auf der Rückseite des Sensors ist ein kodierter Stecker. Den Sensor so in die

Sensoröffnung einsetzen, dass die Kodierung des Steckers nach hinten und das
DrägerLogo nach vorne zeigt.
Bevor der Stecker in die Buchse gedrückt wird muss sichergestellt sein, dass die
Kodierung von Stecker und Buchse übereinstimmt. Eine falsche Verbindung
kann den Sensor beschädigen!
Sensor mit Bajonettring im Transmitter befestigen.

Gegebenenfalls Kalibrierung durchführen.

Bei Verwendung von vorkalibrierten Sensoren muss die Alarmkette (z. B. Bump

Test) getestet werden.
90 23 759 - MA 4683.101 de
© Dräger Safety AG & Co. KGaA
Edition 06 - March 2013
(Edition 01 - September 2003)
Subject to alteration
HINWEIS
HINWEIS
VORSICHT
= ca. 180°).
