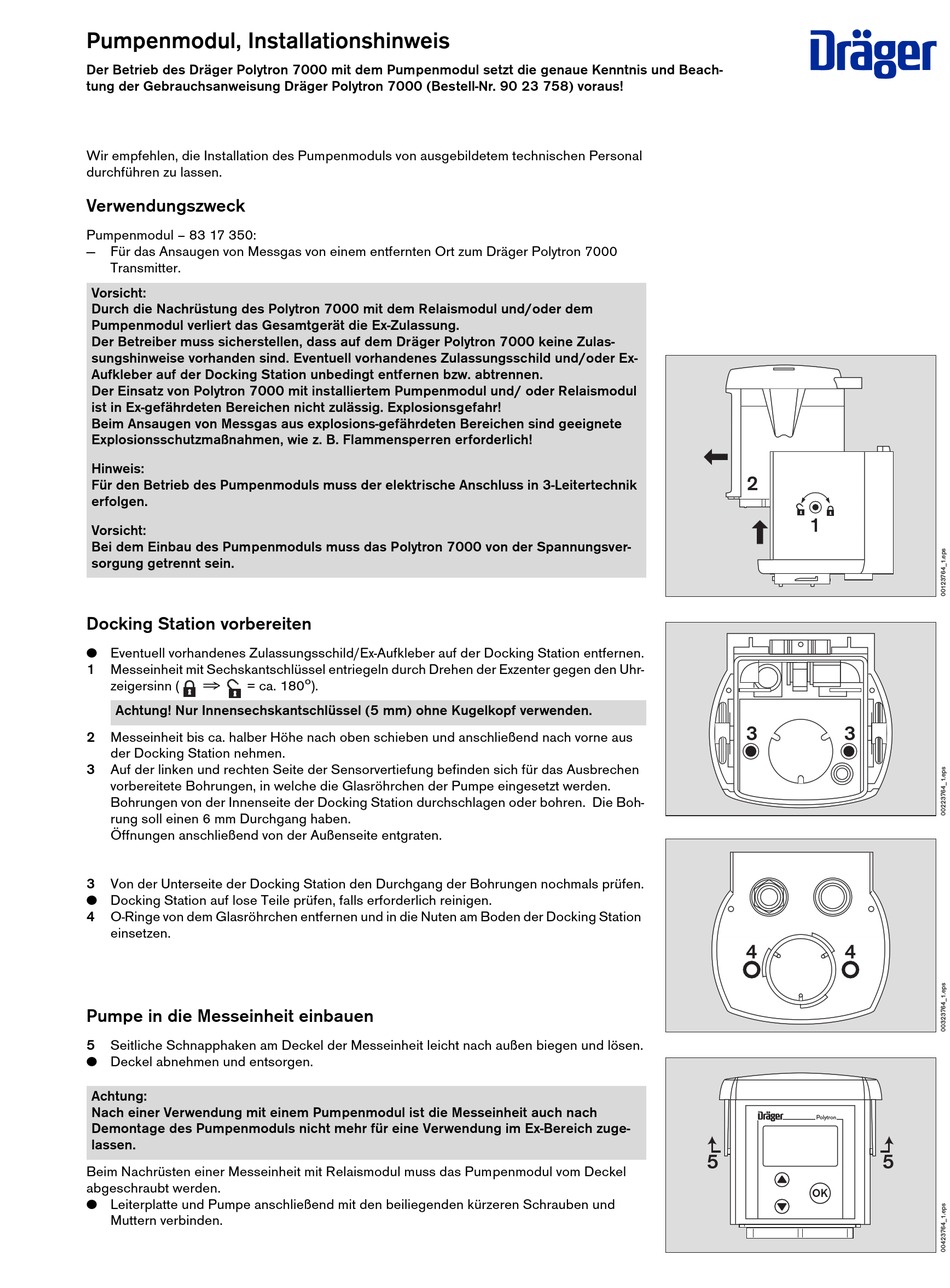

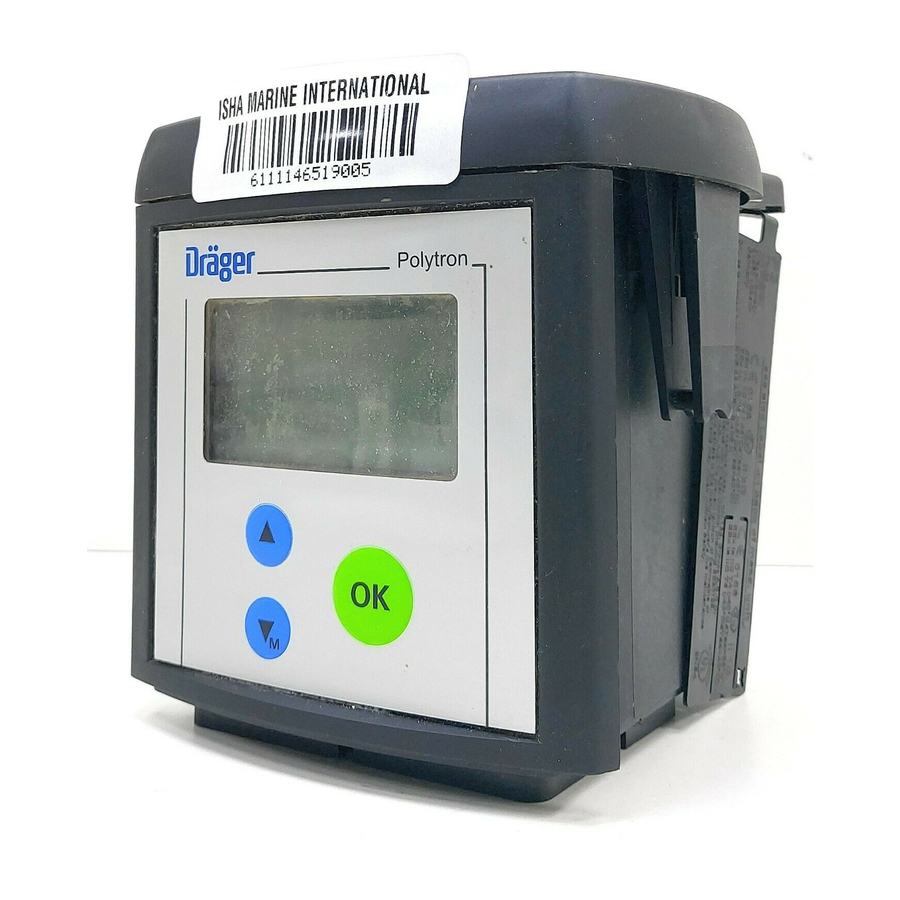

Pumpenmodul, Installationshinweis
Der Betrieb des Dräger Polytron 7000 mit dem Pumpenmodul setzt die genaue Kenntnis und Beach-
tung der Gebrauchsanweisung Dräger Polytron 7000 (Bestell-Nr. 90 23 758) voraus!
Wir empfehlen, die Installation des Pumpenmoduls von ausgebildetem technischen Personal
durchführen zu lassen.
Verwendungszweck
Pumpenmodul – 83 17 350:
— Für das Ansaugen von Messgas von einem entfernten Ort zum Dräger Polytron 7000
Transmitter.
Vorsicht:
Durch die Nachrüstung des Polytron 7000 mit dem Relaismodul und/oder dem
Pumpenmodul verliert das Gesamtgerät die Ex-Zulassung.
Der Betreiber muss sicherstellen, dass auf dem Dräger Polytron 7000 keine Zulas-
sungshinweise vorhanden sind. Eventuell vorhandenes Zulassungsschild und/oder Ex-
Aufkleber auf der Docking Station unbedingt entfernen bzw. abtrennen.
Der Einsatz von Polytron 7000 mit installiertem Pumpenmodul und/ oder Relaismodul
ist in Ex-gefährdeten Bereichen nicht zulässig. Explosionsgefahr!
Beim Ansaugen von Messgas aus explosions-gefährdeten Bereichen sind geeignete
Explosionsschutzmaßnahmen, wie z. B. Flammensperren erforderlich!
Hinweis:
Für den Betrieb des Pumpenmoduls muss der elektrische Anschluss in 3-Leitertechnik
erfolgen.
Vorsicht:
Bei dem Einbau des Pumpenmoduls muss das Polytron 7000 von der Spannungsver-
sorgung getrennt sein.
Docking Station vorbereiten
Eventuell vorhandenes Zulassungsschild/Ex-Aufkleber auf der Docking Station entfernen.
1 Messeinheit mit Sechskantschlüssel entriegeln durch Drehen der Exzenter gegen den Uhr-
zeigersinn (
= ca. 180
Achtung! Nur Innensechskantschlüssel (5 mm) ohne Kugelkopf verwenden.
2 Messeinheit bis ca. halber Höhe nach oben schieben und anschließend nach vorne aus
der Docking Station nehmen.
3 Auf der linken und rechten Seite der Sensorvertiefung befinden sich für das Ausbrechen
vorbereitete Bohrungen, in welche die Glasröhrchen der Pumpe eingesetzt werden.
Bohrungen von der Innenseite der Docking Station durchschlagen oder bohren. Die Boh-
rung soll einen 6 mm Durchgang haben.
Öffnungen anschließend von der Außenseite entgraten.
3 Von der Unterseite der Docking Station den Durchgang der Bohrungen nochmals prüfen.
Docking Station auf lose Teile prüfen, falls erforderlich reinigen.
4 O-Ringe von dem Glasröhrchen entfernen und in die Nuten am Boden der Docking Station
einsetzen.
Pumpe in die Messeinheit einbauen
5 Seitliche Schnapphaken am Deckel der Messeinheit leicht nach außen biegen und lösen.
Deckel abnehmen und entsorgen.
Achtung:
Nach einer Verwendung mit einem Pumpenmodul ist die Messeinheit auch nach
Demontage des Pumpenmoduls nicht mehr für eine Verwendung im Ex-Bereich zuge-
lassen.
Beim Nachrüsten einer Messeinheit mit Relaismodul muss das Pumpenmodul vom Deckel
abgeschraubt werden.
Leiterplatte und Pumpe anschließend mit den beiliegenden kürzeren Schrauben und
Muttern verbinden.
o
).
D
2
1
3
3
4
4
Polytron
5
5
OK
