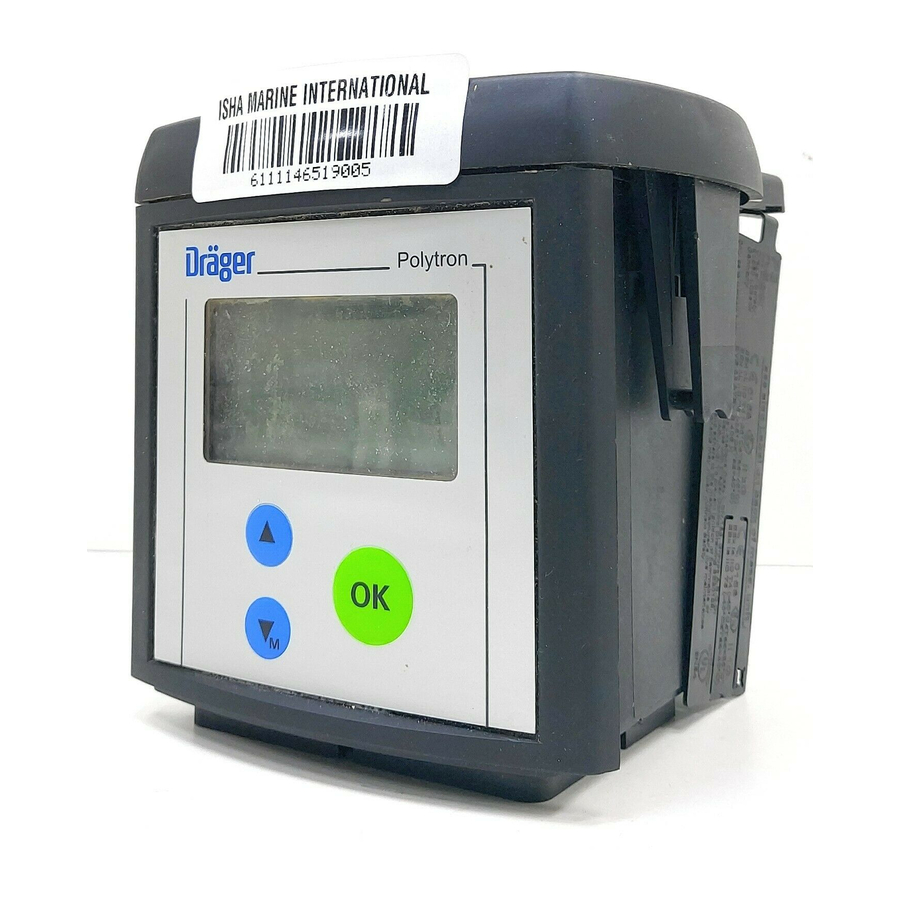

Dräger Polytron 7000 Software Dongles,
Installationshinweis
Der Betrieb der Dräger Polytron 7000 Software Dongles setzt die genaue Kenntnis und
Beachtung der Gebrauchsanweisung Dräger Polytron 7000 (Bestell-Nr. 90 23 758) voraus!
Wir empfehlen, die Installation von Software Dongles von ausgebildetem technischen
Personal durchführen zu lassen.
Verwendungszweck
Dräger Polytron 7000 Software Dongle – 83 17 618, 83 17 619 bzw. 8317860:
— Für die Aktivierung von Zusatzfunktionen beim Dräger Polytron 7000:
Data Dongle
83 17 618
Farbcode blau
Sensor Dongle
83 17 619
Farbcode silber
Sensor Diagnostic Dongle
83 17 860
Farbcode grün
Software Dongles installieren
— Das Gerät muss vom Netz getrennt sein!
1 Messeinheit mit Sechskantschlüssel entriegeln durch Drehen der Exzenter gegen

den Uhrzeigersinn (
Achtung:
Nur Innensechskantschlüssel (5 mm) ohne Kugelkopf verwenden.
2 Messeinheit bis ca. halbe Höhe nach oben schieben und anschließend nach vorne
aus der Dokking Station nehmen.
3 Seitliche Schnapphaken am Deckel der Messeinheit leicht nach außen biegen und
lösen.
4 Deckel abnehmen.
5 Der Dräger-Schriftzug des Dongles soll zur Vorderseite der Messeinheit zeigen.
Dann den Dongle in einen beliebigen der drei Steckplätze einsetzen.
 Deckel der Messeinheit wieder aufsetzen bis zum Einrasten der seitlichen Schnapp-
haken.
6 Achtung:
Darauf achten, dass nur Druck auf die Hülse (6) der Messeinheit ausgeübt
wird. Druck auf das innere Gerüst kann zu Beschädigungen führen.
7 Messeinheit mit Dongle in die Docking Station einschieben und absenken, wie im
Installationshinweis 90 23 759 beschrieben.
8 Messeinheit mit Sechskantschlüssel verriegeln durch Drehen der Exzenter im Uhr-

zeigersinn ( = ca. 180°).
Hinweis:
Die einwandfreie Funktion des Software Dongles kann nach der Inbetrieb-
nahme im Gerätemenü unter » Information «, »Instrument «, » Module «
geprüft werden.
90 23 765 - MA 4683.109 de
© Dräger Safety AG & Co. KGaA
Edition 02 - March 2013
(Edition 01 - September 2003)
— Aktiviert den Event Logger, den Datalogger und die
graphische Konzentrationsanzeige.
— Aktiviert den Sensor-Selbsttest.
— Aktiviert den Sensor-Selbsttest, die Anzeige der
verbleibenden Sensor-Aktivität und die predictive
Maintenance Funktion.
= ca. 180°).
Dräger Safety AG & Co. KGaA – Revalstrasse 1, D-23560 Lübeck, Germany
ARUE-F001
2
3
6
7
Phone +49 451 8 82 - 27 94 – Fax +49 451 8 82 - 49 91
1
4
Polytron
3
OK
5 5 5
8
www.draeger.de
