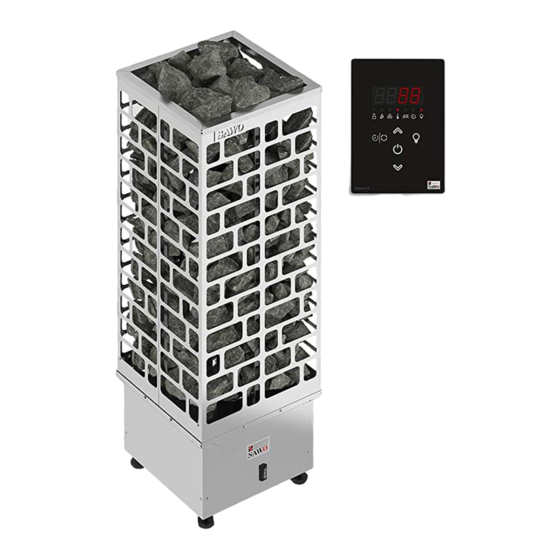

CUBOS HEATER
CUB3-45Ni2
Поздравляем с приобретением электрической печи SAWO для сауны!
Пожалуйста, внимательно ознакомьтесь с руководством перед ее
использованием.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER
Не предназначена для использования в США, Канаде и Мексике.
CUB3-60Ni2
СОВМЕСТИМОСТЬ В РАБОТЕ С SAUNOVA 2.0
COMPATIBLE WITH SAUNOVA 2.0 USER INTERFACE
Пульт управления приобретается отдельно.
User interface to be purchased separately,
interface is not included in the package.
Порядок управления описан в руководстве к Saunova 2.0.
For control operation. Please refer to Saunova 2.0 control
manual.
Not for use in the USA, Canada and Mexico.
РУССКИЙ | ENGLISH
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
CUB3-75Ni2
CUB3-90Ni2
Saunova 2.0
MANUAL
Ni2
version
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo CUBOS Series
Summary of Contents for Sawo CUBOS Series
- Page 1 CUB3-45Ni2 CUB3-60Ni2 CUB3-75Ni2 CUB3-90Ni2 Поздравляем с приобретением электрической печи SAWO для сауны! Пожалуйста, внимательно ознакомьтесь с руководством перед ее использованием. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. СОВМЕСТИМОСТЬ В РАБОТЕ С SAUNOVA 2.0 COMPATIBLE WITH SAUNOVA 2.0 USER INTERFACE...
-
Page 2: Table Of Contents
СОДЕРЖАНИЕ Техника безопасности ..............4 Для пользователей: ...............4 Для технических специалистов: ..........6 Установка печи ................8 Камни для печи ................10 Загрузка камней в печь ............... 10 Установка пульта управления ............12 Датчик ..................13 Датчик двери ................14 Вентилятор (доп. функция) ............14 Дистанционное... - Page 3 TABLE OF CONTENT Safety Instructions .................5 For user: .................5 For technicians: ...............7 Heater Installation ................9 Heater Stones ................11 Loading stones into the heater ............. 11 Installation of the Control Panel ............. 12 Sensor ..................13 Door Sensor ................. 15 Fan Feature (optional) ..............
-
Page 4: Техника Безопасности
ТЕХНИКА БЕЗОПАСНОСТИ Перед использованием сауны и при установке печи ознакомьтесь с данными мерами безопасности. Для пользователей: • Данное оборудование не предназначено для использования людьми (включая детей) с недостаточным опытом или с ограниченными физическими или умственными способностями, кроме как под строгим надзором... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Для Технических Специалистов
Для технических специалистов: • Работы по электромонтажу и ремонту должны выполняться квалифицированным электриком. • При установке печи соблюдайте рекомендации по минимальным безопасным расстояниям (см. стр. 9). • Электронный датчик и электронная нагревательная система должны располагаться таким образом, чтобы входящие потоки воздуха их не задевали. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Установка Печи
УСТАНОВКА ПЕЧИ Печь можно установить в любом месте сауны, однако в целях безопасности и удобства необходимо соблюдать указанные ниже минимально допустимые расстояния (см. стр. 9). Соблюдайте требования, указанные в таблице технических характеристик (см. стр. 36) для объема вашей сауны. Не устанавливайте печь в нише пола или стены. -
Page 9: Heater Installation
HEATER INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 36). Do not install the heater to the floor or wall niche. -
Page 10: Камни Для Печи
печь без камней – это может привести к пожару. Используйте только камни, рекомендованные SAWO. Использование других камней может повредить нагревательные элементы и лишить вас гарантии на печь. Не используйте керамические или другие искусственные камни! ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ Рекомендуется промыть все камни перед загрузкой их в печь для удаления пыли и загрязнений, которые... -
Page 11: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 12: Установка Пульта Управления
УСТАНОВКА ПУЛЬТА УПРАВЛЕНИЯ(СМ. СХЕМУ) 1. Установите выносную панель управления 3. Подключите панель управления к блоку в выбранном вами месте. При установке мощности кабелем RJ12. внутри сауны убедитесь, что выбранное 4. Вставьте корпус в вырезанный участок. место соответствует минимальным и 5. Прикрутите панель управления к стене с максимальным... -
Page 13: Датчик
ДАТЧИК Поместите датчик над печью (см. Рис. 6) Не размещайте датчики рядом с вентиляционными отверстиями: это охлаждает их, из-за чего отображается неправильная температура, и печь может перегреться. Если печь расположена на расстоянии менее 200 мм от стены, датчик должен быть установлен над ней на стене на расстоянии 150 мм от потолка. Если же печь расположена... -
Page 14: Датчик Двери
ДАТЧИК ДВЕРИ В саунах для коммерческого использования рекомендуется установить датчик двери. Если дверь открывается в период обратного отсчета таймера, предварительный запуск отключается. Дверной датчик также обеспечивает, чтобы дверь не оставалась долго открытой при включенной печи. Если каменка запущена, и дверь открывается более чем на 15 минут, на... -
Page 15: Door Sensor
DOOR SENSOR/SWITCH In other than household use, it is recommended to install door sensor. The door sensor disables all pre-run operations if the door is opened while the pre-run countdown is active. The door sensor also ensures that the door is not open for long periods of time when the heater is on. -
Page 16: Максимальная Продолжительность Сеанса
МАКСИМАЛЬНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ СЕАНСА Максимальная продолжительность сеанса зависит от назначения сауны. Общее время посещения сауны для домашнего использования ограничено часами, включая предварительный запуск и длительность самого сеанса*. Заводская настройка для блока управления – 6 часов. Для совместного многоквартирного использования, отелей и аналогичных мест время работы печи... -
Page 17: Maximum Session Time
MAXIMUM SESSION TIME The maximum sauna session time depends on the purpose of the sauna. For domestic use, the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session time*. The factory setting for the control unit is 6 hours. For condominiums, hotels and similar locations, the operating period of the sauna heater is limited to 12 hours, including the session time. -
Page 18: Dip-Переключатель
DIP-ПЕРЕКЛЮЧАТЕЛЬ SESSION ФУНКЦИИ DIP-ПЕРЕКЛЮЧАТЕЛЯ DIP-переключатель Функция ВКЛ ВЫКЛ № Session time Session time Session time Combi mode Режим комби ВКЛ Режим комби ВЫКЛ Доп. блок мощности Осн. блок мощности Slave Комбинированная печь с 2 Комбинированная печь с 1 сигналами (пусто/уровень) Empty сигналом... -
Page 19: Dip Switch
DIP SWITCH SESSION DIP SWITCH FUNCTIONS DIP Switch # Function Session time Session time Session time Combi mode Combi mode ON Combi mode OFF Contactor Controller Slave Combi heater with Combi heater with Empty 1 signal (Wm) for 2 signal (Empty & Level) for water level detection water level detection Safety/door switch... -
Page 20: Электрическая Схема
ЭЛЕКТРИЧЕСКАЯ СХЕМА ELECTRICAL DIAGRAM Separate Control Inte SESSION Control Unit (Connect Only One Interfa RJ Data Cable 1 2 3 Main Switch 1 1 0 1 Max. 9.0 kW SAU-UI-V2 400V 3N~ CONTROL For DIP switch 50/60Hz setting refer to page 21 SAFETY SAFETY SWITCH... - Page 21 erface ace) Model CUB3-45Ni2 CUB3-60Ni2 CUB3-75Ni2 CUB3-90Ni2 REMOTE SAFETY SWITCH SWITCH Note: Do not connect both Optional Sensors same time. Only one of the optional /H Sensor sensors at a time is Optional allowed. Temperature & Humidity Sensor for Bench Area Т/Н...
-
Page 22: Вентиляция
ИЗОЛЯЦИЯ Очень важно предусмотреть правильную изоляцию стен, потолка и двери сауны. Один квадратный метрне¬изолированной поверхности увеличивает условный кубический объем сауны, используемый для определения мощности печи, на 1,2 м3.см. стр. 36 (Технические характеристики). Обеспечьте надлежащую изоляцию сауны. Она необходима, чтобы предотвратить попадание... -
Page 23: Air Ventilation
INSULATION The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-insulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 36 (Technical Data). Ensure that moisture proofing is appropriate in the sauna room. -
Page 24: Прогрев Сауны
ПРОГРЕВ САУНЫ ВНИМАНИЕ! При первом включении печи может возникнуть дым и неприятный запах. На нагревательных элементах новой печи остаются следы технологических материалов, используемых при производстве. Эти материалы испаряются при первом нагреве каменки. При этом может возникать дымка и неприятный запах. Вдыхание этих паров... -
Page 25: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 26: Техническое Обслуживание Сауны
Если на крышке печи появился известковый налет или другие пятна, протрите ее мягким мыльным раствором. Для удаления пятен можно также использовать декальцинирующий раствор SAWO (средство для удаления накипи). После мытья печь должна просохнуть. Протирайте стеклянные поверхности с помощью средств для мытья окон... -
Page 27: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 28: Диагностика
ДИАГНОСТИКА Если печь не нагревается или сауна прогревается медленно: МОДЕЛИ NS И NI2: • Пульт управления включен? • Заданная температура превышает фактическую температуру в сауне? • Включен ли главный переключатель? В моделях NI главный переключатель находится внизу печки, в моделях NS – на блоке мощности. •... -
Page 29: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NS- AND NI2-MODELS: • Is the control unit ON? • Is the set temperature higher than the temperature inside the sauna room? • Is the main switch ON? In Ni2-models, main switch is located at the bottom of the heater, and in NS-models it is on the power control. -
Page 30: Уctpahehие Heпoлaдoк
УСТРАНЕНИЕ НЕПОЛАДОК При возникновении ошибки нагреватель выключится. Раздастся высокий Внимание предупреждающий сигнал зуммера, и на Выполнять сервисные работы или табло отобразится код ошибки ошибки. ремонт уполномочены только квалифицированный электрик или Более подробная информация дана в служба техобслуживания! таблице ниже. – DIP- oPEn ENGLISH... -
Page 31: Troubleshooting
TROUBLESHOOTING WARNING! If an error occurs, the heater will be Please note, only a qualified switched off. There will be a warning electrician maintenance beep and the code for the error will be personnel is allowed to make the displayed in the control panel. service operations and repairs! See more details on the table below. -
Page 32: Другие Возможные Проблемы
Другие возможные проблемы: • Блок управления работает нормально, • высвечивается («Нет воды»). но нагреватель не включается. Убедитесь, что контакты “empty” and Проверьте подключение нагревателя к “tank level” от нагревателя соединены сети. Убедитесь, что провода датчиков с “empty” and “tank level” в регуляторе подсоединены... -
Page 33: Other Possible Problems
Other possible problems are: • The control unit is working fine, but • The user switches the steamer on the heater does not turn on. Check and “dry” is displayed immediately. the electricity supply to the heater. Check that the “empty” and “tank Check that the wires for the sensors level”... -
Page 34: Неисправности Обозначаются 4 Светодиодными
Неисправности обозначаются 4 светодиодными индикаторами на блоке мощности. LED 1 LED 2 LED 3 LED 4 Если возникает ошибка E9, на светодиодном экране отображается «oPEn», а светоди- одный индикатор ошибки на блоке мощности будет мигать кодом E9. ENGLISH... -
Page 35: Leds In The Power Controller Identifies Errors
4 LEDs in the power controller identifies errors. ERROR Description LED 1 LED 2 LED 3 LED 4 Temperature sensor 1 is not connected. Temperature sensor 1 is short circuit. Temperature fuse is defective. Temperature sensor 2 is not connected. Temperature sensor 2 is short circuit. -
Page 36: Технические Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TECHNICAL DATA ПРЕДОХР МОДЕЛЬ НАГРЕВАТЕЛЬНЫЕ ОБЪЕМ ПИТАЮЩЕЕ РАЗМЕР ПЕЧИ КАЛИБР ЗАГРУЗКА ПУЛЬТ кВт САУНЫ ПРОВОДА АНИТЕЛЬ ПЕЧИ ЭЛЕМЕНТЫ НАПРЯЖЕНИЕ КАМНЕЙ УПРАВЛЕНИЯ (м3) ДЛИНА ШИРИНА ВЫСОТА (АМП.) кВт АРТИКУЛ SIZE OF WIRE SAUNA ROOM SUPPLY SIZE OF HEATER HEATER HEATING ELEMENT FUSE STONES... -
Page 37: Техническое Обслуживание Печи
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЧИ HEATER MAINTENANCE ENGLISH... - Page 38 РУССКИЙ | ENGLISH...
- Page 39 РУССКИЙ | ENGLISH...
- Page 40 PX 4 Возможно внесение изменений без уведомления. Subject to change without notice. www.sawo.com | info@sawo.com...
