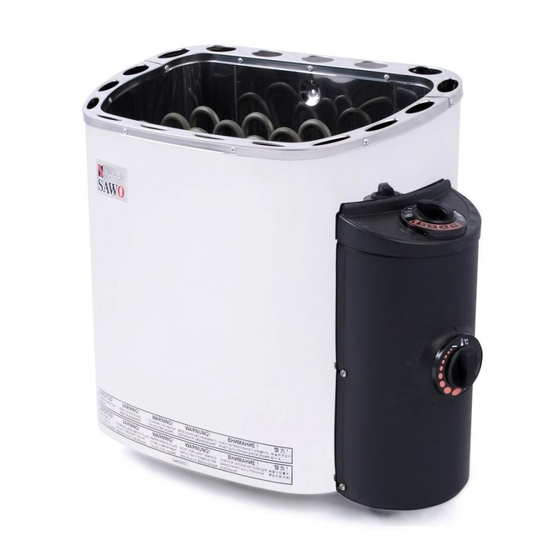

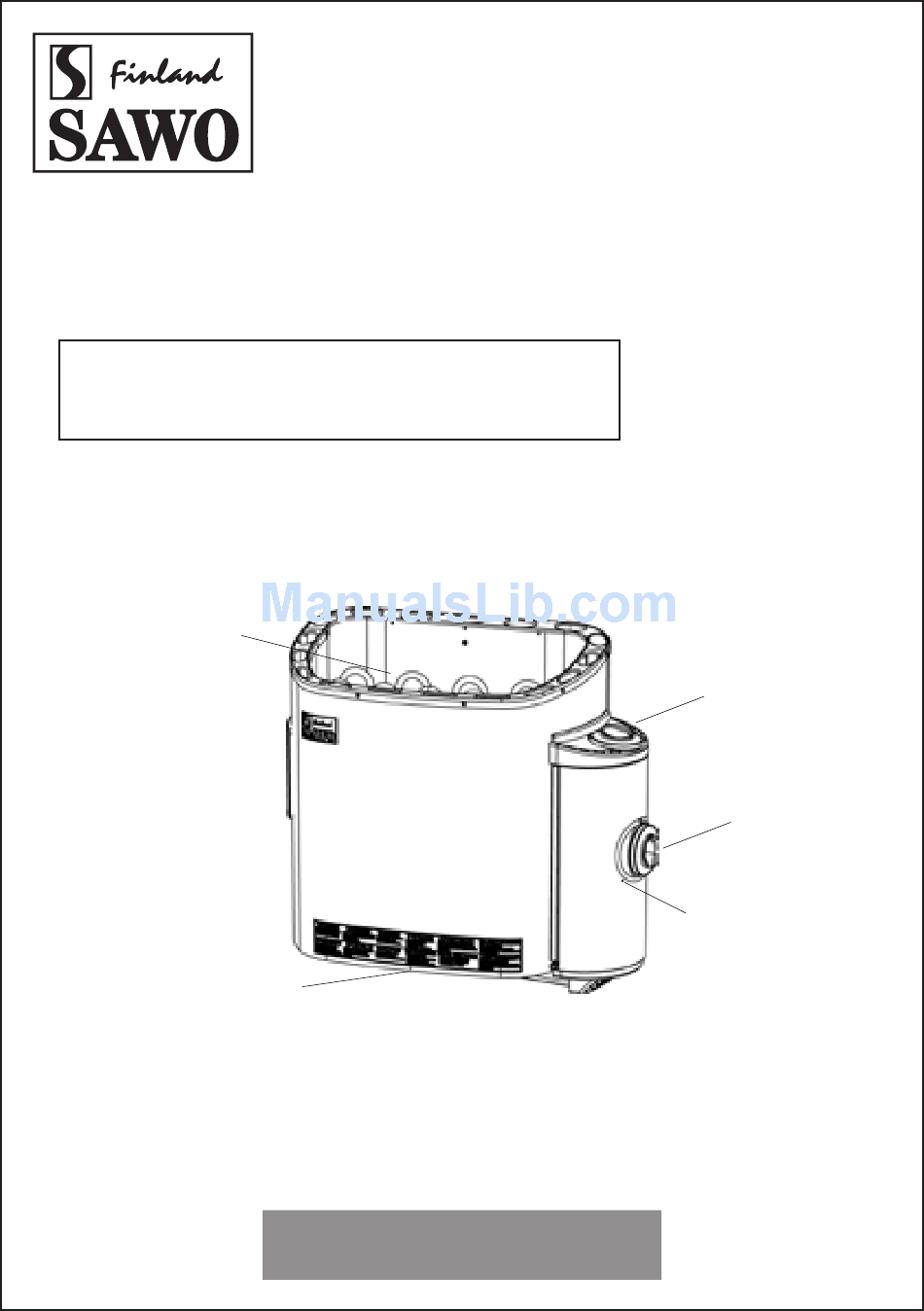

SCANDIA HEATER
SCA-45NB
SCA-45NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Vastukset
Heating Elements
Sarjanumero
Serial Number
SCA-60NB
SCA-80NB
SCA-60NS
SCA-80NS
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
SCA-90NB
SCA-90NS
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
MANUAL
AVAILABLE AS:
• PREMIUM
• TRENDLINE
• FIBERCOATED
Ajastin
Timer
Termostaatti
Thermostat
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo SCA-45NB
Summary of Contents for Sawo SCA-45NB
- Page 1 • TRENDLINE SCA-45NS SCA-60NS SCA-80NS SCA-90NS • FIBERCOATED Onnittelut loistavasta kiuasvalinnastanne! Congratulations on your purchase of Tutustu käyttöohjeisiin huolellisesti ennen SAWO sauna heater! käyttöönottoa. Please read the manual carefully before using the heater. Vastukset Heating Elements Ajastin Timer Termostaatti Thermostat...
-
Page 2: Table Of Contents
SiSÄllySluettelo Turvaohjeet ..............4 Käyttäjälle: ..............4 Asentajalle: ..............6 Kiukaan asentaminen ........... 8 Kytkentäkaavio ............10 Tekniset tiedot.............11 Ohjauskeskuksen kätisyyden muuttaminen ....12 Kiuaskivet ..............14 Kivien latominen kiukaaseen.........14 Ohjaussäätimet ............16 Termostaatti ..............16 Ajastin ................16 Saunahuoneen lämmitys ..........16 Eristys ................18 Ilmanvaihto ..............18 Scandia kiukaan varaosat ..........20 Häiriötilanne..............20 KATSO OHJEISTA TÄRKEÄT... - Page 3 table of ContentS Safety instructions ............5 For user: ..............5 For technicians: ............7 Heater Installation ............9 Electrical diagram ............10 technical data .............11 Repositioning of the Built-In Control Unit ......13 Heater Stones .............15 Loading stones into the heater ........15 Control Settings ............17 Thermostat ..............17 Timer .................17...
-
Page 4: Turvaohjeet
turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki- ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää... -
Page 5: Safety Instructions
Safety inStruCtionS Please take note of these safety precautions before using the sauna or when installing the heater. for user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 8 • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle. -
Page 7: For Technicians
for technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 9 • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it. If using separate control, the controlunit and control panel must be mounted outside the sauna cabin. -
Page 8: Kiukaan Asentaminen
Varaa ajastin- ja termostaattisäätimien käytölle tarpeeksi tilaa (Katso sivu 16). Kuva 1 Fig. 1 Vähimmäisturvaetäisyydet (mm) Telineen asentaminen Minimum Safety Distance (mm) Wall Mounting Rack Installation SCA-30NB 185 185 SCA-30NS SCA-45NB SCA-45NS SCA-60NB SCA-60NS SCA-80NB SCA-80NS SCA-90NB SCA-90NS SUOMI... -
Page 9: Heater Installation
heater inStallation It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 11). Do not install the heater to the floor or wall niche. Install only one heater in a sauna room. -
Page 10: Kytkentäkaavio
KytKentÄKaavio eleCtriCal diagram Kuva 3 Fig. 3 SCA-45NB SCA-60NB 3 VAIHE 3 PHASE SCA-80NB AJASTIN TERMOSTAATTI SCA-90NB TIMER THERMOSTAT a1 a a1 a a1 a SENSORI SENSOR (PREMIUM ONLY) 400V 3N~ 230V) N L1L2 L3 Sähkölämmityksen ohjaus Control of Electric... -
Page 11: Tekniset Tiedot
MODEL TYPE VOLTAGE WIDTH DEPTH HEIGHT (m³) (mm) (mm²) (kg) (AMP.) 8 + 4h SCA-45NB 4.5 kW 3 x 1.5 kW SCA150 3x10 400V 3N~ 5 x 1.5 18-22 kg 8 + 4h SCA-60NB 6.0 kW 3 x 2.0 kW... -
Page 12: Ohjauskeskuksen Kätisyyden Muuttaminen
ohjauSKeSKuKSen KÄtiSyyden muuttaminen Jos haluat siirtää ohjausyksikön kiukaan toiselle puolelle (oikealle tai vasemmalle): 1. Irrota termostaatin nuppi (kuva A), ja ruuvit jotka pitävät muovikantta paikoillaan. 2. Avaa ruuvit joilla ohjausyksikkö on kiinnitetty (kuva A). 3. Vedä ohjausyksikön yläreunaa ulospäin ja siirrä ohjausyksikkö kiukaan toiselle puolelle. -
Page 13: Repositioning Of The Built-In Control Unit
repoSitioning of the built-in Control unit If you want to transfer the control unit to the other side (right or left): Pull out the thermostat’s knob (Fig. A) and open the screws, which are holding the front cover. Open the screws which are holding the control unit (Fig. B). Pull outwards the control unit’s upper edge and transfer the control unit to the other side. -
Page 14: Kiuaskivet
KiuaSKivet Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu 11). -
Page 15: Heater Stones
The required amount of stones is also listed in the manual provided. See page 11 NOTE! Never use the heater without stones as it may cause fire. Use only manufactur- er recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use ceramic stones or other artificial stones of any type! -
Page 16: Ohjaussäätimet
ohjauSSÄÄtimet termoStaatti Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti Termostaatti ylläpitää valitun lämpötilan tason. Thermostat Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 17: Control Settings
Control SettingS thermoStat Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. If this occurs, find out the cause and fix the problem before resetting the safety sensor. -
Page 18: Saunahuoneen Lämmitys
Saunahuoneen lÄmmityS varoituS! Savun hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista. Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 19: Heating Of The Sauna
heating of the Sauna Caution! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to your health. Perform the following steps when operating the sauna heater for the first time and if the heating elements for the sauna heater have been changed. In this way you will prevent damage to health due to the fumes and smoke produced when heating up for the first time. -
Page 20: Eristys
eriStyS Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 11). Kosteuseristyksen pitää... -
Page 21: Insulation
inSulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 11. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. Moisture proofing must be placed between heating insulation and panel. - Page 22 vianetSintÄKaavio Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: nb-mallit: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •...
- Page 23 diagnoStiC table If heater is not heating up or sauna room is heating up slowly: nb-modelS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters.
-
Page 24: Scandia Kiukaan Varaosat
SCandia KiuKaan varaoSat 14. Termostaatin lamppu (Premium malli) SCA takakaulus 15. Riviliitin (pieni) SCA etukaulus 16. Etukuori SCA kivitaso 17. Termostaatin nuppi Vastus 18. Kaapelipidike siivillä Nimikyltti (pieni) 19. Ohjausyksikön runko Seinäkiinnitysteline 20. SCA kaapelikanava SCA keskiheijastuslevy 21. SCA kaapelikanava erilliselle ohjauskeskuk- Vastuspidikkeet o-renkailla selle Ajastimen nuppi... - Page 25 (Urat) HP02-014 (Slots) (Lisävaruste) (Optional) HP01-006 HP02-001 HP02-002 HP02-010 HP02-003 Kuva 8 Tyyppinumero Refer to Fig. 8 for Type Number HP01-008 HP02-004 (SCA300) (Lisävaruste) HP02-005 (SCA200) (Optional) HP02-007 (SCA266) HP02-016 HP02-008 (SCA300) HP02-009 SUOMI | ENGLISH...
- Page 26 HP01-009 SCA-45NB SCA-60NB HP01-011 SCA-80NB SCA-90NB HP01-008 (PREMIUM MODEL) HP01-013 HP01-022-A1 HP01-015 HP01-017 HP02-011 HP01-016 Safety SCA-45NS Regulating Sensor Sensor SCA-60NS SCA-80NS SCA-90NS HP02-012 6,0 kW HP02-024- NB Model 4,5 kW 8,0 kW HP02-024-1 NS Model 9,0 kW HP01-021 SUOMI | ENGLISH...
- Page 27 SUOMI | ENGLISH...
- Page 28 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
