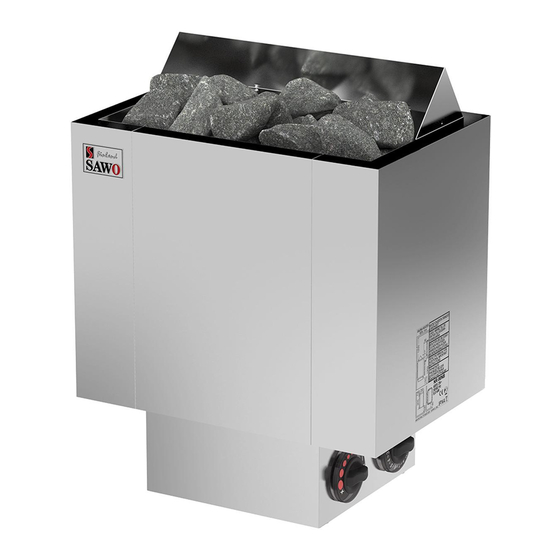

NRX-45NB
NRX-45NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Vastukset
Heating Elements
SÄHKÖKIUAS
ELECTRIC SAUNA
HEATER
KÄYTTÖOHJEET
MANUAL
NRX-60NB
NRX-60NS
Termostaatti
Thermostat
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
NRX-80NB
NRX-80NS
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
SUOMI / ENGLISH
NORDEX
TRENDLINE
NRX-90NB
NRX-90NS
Sarjanumero
Serial Number
Ajastin
Timer
Advertisement
Table of Contents
Related Manuals for Sawo NRX-45NB
Summary of Contents for Sawo NRX-45NB
- Page 1 NRX-80NB NRX-90NB NRX-45NS NRX-60NS NRX-80NS NRX-90NS Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. Vastukset Heating Elements Sarjanumero Serial Number Ajastin Timer Ylikuumenemissuojan...
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Ohjauskeskuksen kääntäminen Kiuaskivet Kytkentäkaavio Vastukset Tekniset tiedot Ohjaussäätimet Saunahuoneen lämmitys Eristys Ilmanvaihto Häiriötilanne Nordex kiukaan varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS SUOMI...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the User Safety Instructions for the Technician Heater Installation Repositioning of the Built-In Control Unit Heater Stones Electrical Diagram Heating Elements Technical Data Control Settings Heating of the Sauna Insulation Air Ventilation Malfunctions Nordex Heater Spare Parts ENGLISH... - Page 4 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
-
Page 5: Safety Instructions For The User
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 6 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 1) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
-
Page 7: Safety Instructions For The Technician
For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 1). The electronic sensor and electric heating system should be mounted in a way so that incoming air will not interfere with it. If using a separate control, the controlunit and control panel must be mounted outside the sauna cabin. - Page 8 Remove the carton from the Telineen asentaminen Wall Mounting Rack Installation heating elements before installing the heater as it is only intended to protect them during shipment. NRX-45NB NRX-45NS NRX-60NB NRX-60NS NRX-80NB NRX-80NS NRX-90NB NRX-90NS SUOMI...
-
Page 9: Heater Installation
Heater Installation It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided in Fig. - Page 10 Käytä SaWo-kiukaassa vain valmistajan suosittelemia SaWo-kiuaskiviä tai muita raskaita ja kiinteitä erityisesti kiuaskiviksi tarkoitettuja kiviä. Riittävän ilman kierron varmistamiseksi ja lämmityselementtien ylikuumenemisen sekä mekaanisen vaurion välttämiseksi, älä käytä SaWo-kiukaissa teollisesti valmistettuja säännöllisen muotoisia keraamisia kiuaskiviä. Älä myöskään käytä huokoisia ja/tai pehmeitä...
-
Page 11: Repositioning Of The Built-In Control Unit
See Fig.4. NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use ceramic stones or... -
Page 12: Electrical Diagram
Kytkentäkaavio Electrical Diagram NRX-45NB NRX-45NS NRX-60NB NRX-60NS 3 VAIHE NRX-80NB NRX-80NS 3 PHASE NRX-90NB NRX-90NS AJASTIN TERMOSTAATTI TIMER TERMOSTAT a1 a a1 a a1 a 400V 3N~ N U V W 400V 3N~ N L1L2L3 Sähkölämmityksen ohjaus Control of Electric Heating in the... -
Page 13: Heating Elements
STONES SUPPLY WIDTH DEPTH HEIGHT WIRE TYPE MODEL VOLTAGE (AMP.) (mm) NUMBER (kg) NRX-45NB 3 x 1.5 SCA150 400V 3N~ 5 x 1.5 18-22 8 + 4h 3 x 10 NRX-60NB 3 x 2.0 SCA200 400V 3N~ 5 x 1.5... - Page 14 Ohjaussäätimet TERMOSTAATTI Termostaatti Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Thermostat Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa ongelma ennen kiukaan uudelleenkäyttämistä.
-
Page 15: Control Settings
Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. - Page 16 Eristys Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (kuva 8). Kosteuseristyksen pitää...
-
Page 17: Insulation
Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. Refer to Fig.8. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. - Page 18 Häiriötilanne Jos kiuas ei lämpene, tarkista seuraavat asiat: ajastin on käännetty toiminta-ajalle eikä esivalinta-ajalle kiukaaseen on kytketty virta kiukaan sulakkeet sähkökaapissa ovat ehjät ylikuumenemissuojan palautuspainike on nollattu jos kiuas on aiemmin ylikuumentunut Nordex kiukaan varaosat NRX Heijastuspelti Riviliitin (keskikoko) Ajastimen nuppi Vastus Kaapelipidike Ajastimen lamppu...
-
Page 19: Malfunctions
Malfunctions If heater doesn't work, check the following: That the heater has been switched to operating time not to the presetting time. Source of electricity to the heater has been switched on. The heater's fuses in the household's main fuse box. The overheat guard has been resetted if the heater has overheated earlier. - Page 20 Ohjausyksikkö Built-in Control Unit PX 4 www.sawo.com Pidätämme oikeuden muutoksiin info@sawo.com Subject to change without notice.
