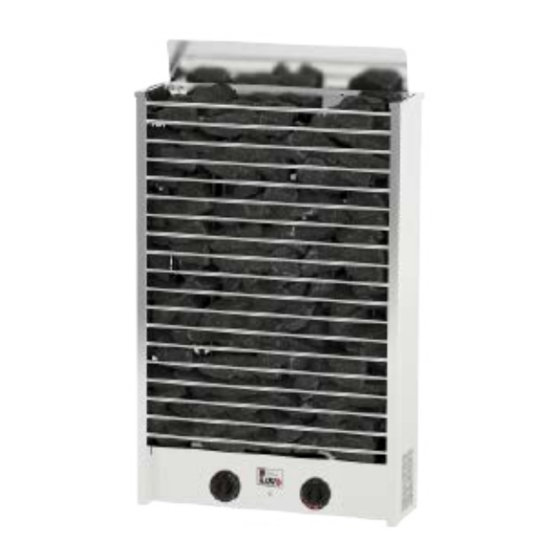

Electric sauna heater
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

CRR2-30NB
CRR2-30NS
CRR3-45NB
CRR3-45NS
Поздравляем с приобретением электрокаменки для сауны компании
SAWO. Пожалуйста, внимательно прочитайте руководство перед
использованием электрокаменки.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
3,0 kW
4,0 kW
5,0 kW
6,0 kW
Электрическая каменка
ELECTRIC SAUNA HEATER
CRR2-40NB
CRR2-40NS
CRR3-60NB
CRR3-60NS
доступен с встроенным или отдельным пультом управления
Available with Built-in or Separate Control Unit
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
MANUAL
CRR2-50NB
CRR2-60NB
CRR2-50NS
CRR2-60NS
CRR3-75NB
CRR3-90NB
CRR3-75NS
CRR3-90NS
Данное руководство не предназначено для США,
Канады и Мексики
Not for use in the USA, Canada and Mexico.
RUSSIAN / ENGLISH
4,5 kW
6,0 kW
7,5 kW
9,0 kW

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cirrus Rock CRR2-30NB and is the answer not in the manual?

Questions and answers

Summary of Contents for Sawo Cirrus Rock CRR2-30NB

  • Page 1 CRR3-90NS Поздравляем с приобретением электрокаменки для сауны компании SAWO. Пожалуйста, внимательно прочитайте руководство перед использованием электрокаменки. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. 3,0 kW 4,5 kW доступен с встроенным или отдельным пультом управления...
  • Page 2: Table Of Contents

    Меры безопасности для пользователей Меры безопасности для монтажников и обслуживающего персонала Установка печи Сборка электрокаменки Электрические схемы Технические данные Расположение датчиков Нагревательный элементы(ТЭНы) Настройки датчиков управления Изоляция Вентиляция в сауне Обогрев сауны Неисправности Запасные части электрокаменки Cirrus READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD...
  • Page 3 TABLE OF CONTENTS Safety Instructions for the User Safety Instructions for the Technician Heater Installation Heater Assembly Electrical Diagram Technical Data Sensor Location Heating Elements Control Settings Insulation Air Ventilation Heating of the Sauna Malfunctions Cirrus Heater Spare Parts ENGLISH...
  • Page 4: Меры Безопасности Для Пользователей

    . 8). RUSSIAN...
  • Page 5: Safety Instructions For The User

    Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.
  • Page 6: Меры Безопасности Для Монтажников И

    . 1) . 2) . 5) . 8) RUSSIAN...
  • Page 7: Safety Instructions For The Technician

    For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 1). The electronic sensor and electric heating system should be mounted in a way so that incoming air will not interfere with it. If using a separate control, the controlunit and control panel must be mounted outside the sauna cabin.
  • Page 8: Установка Печи

    Установка печи Рекомендуется устанавливать каменку на стене рядом с дверью, чтобы воздух, поступающий через дверь, смешивался с горячим воздухом производимым каменкой. Для удобства и безопасности, соблюдайте минимальные безопасные расстояния как показано на рис. 1 и кубические объёмы, указанные на рис. 5. Не устанавливайте каменку...
  • Page 9: Heater Installation

    Heater Installation It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided in Fig.
  • Page 10: Сборка Электрокаменки

    производителем камень - SАWO. Не ис- пользуйте керамику или стеатит в отсеке для камней. Примечание! Недопустима эксплуатация печи без камней, так как это может вызвать пожар. Используйте только камни, рекомендованные SAWO. Использование других камней может повредить тэны и лишит Вас гарантии на продукцию. Не используйте керамические или другие искусственные камни! Рис.
  • Page 11: Heater Assembly

    Larger stones that will not fit between the heating elements must not be forced in place. Use only manufacturer recommended SAWO-stones or other heavy and solid stones meant to sauna heaters. Do not use ceramic or soap stones in the stone compartment.
  • Page 12: Электрические Схемы

    Электрические схемы Electrical Diagram CRR2-30NB ТАЙМЕР ТЕРМОСТАТ ТАЙМЕР ТЕРМОСТАТ TIMER THERMOSTAT TIMER THERMOSTAT a1 a a1 a 2 PHASE 2 PHASE 400V 2N~ 400V 2N~ K(230V) K(230V) Управление электричеством Управление электричеством Нагревание в домашних Нагревание в домашних условиях (не обязательно) условиях...
  • Page 13: Технические Данные

    ПРИМЕЧАНИЕ: CRR2-30NS CRR3-45NS CRR2-30NS Note CRR2-40NS CRR3-60NS переставьте медные CRR2-50NS CRR3-75NS перемычки Relocate Copper CRR2-60NS CRR3-90NS Jumpers 400V 2N~ 400V 2N~ 380-415V 3N~ 50/60Hz N U V N L1L2 U V W 220-240V 3~ 50/60Hz 230V 1N~ 230V 1N~ 220-240V 1N~ 50/60Hz Технические...
  • Page 14: Настройки Датчиков Управления

    Настройки датчиков управления Тepmoctat ТЕРМОСТАТ Thermostat Температура в сауне регулируется простым поворотом регулятора температуры. Термостат автоматически поддерживает выбранную температуру. В случае перегрева печи, датчик безопасности автоматически отключает подогрев печи, даже если печь включена. В этом случае необходимо установить причину перегрева. Возможными причинами могут быть слишком плотная...
  • Page 15: Control Settings

    Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated.
  • Page 16: Изоляция

    Изоляция Очень важно предусмотреть правильную изоляцию стен, потолка и двери сауны. При определении требуемой мощности печи один квадратный метр (м неизолированной поверхности увеличивает кубический объем приблизительно на 1,2 м3 См. Рис. 5. Обеспечьте надлежащую гидроизоляцию в помещении сауны. Она необходима, чтобы предотвратить попадание влаги в другие помещения или в...
  • Page 17: Insulation

    Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. Refer to Fig.5. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure.
  • Page 18: Обогрев Сауны

    Обогрев сауны ВНИМАНИЕ! При первом включении печи могут возникнуть неприятные запахи. На нагревательных элементах новой печки остаются следы технологических жидкостей и материалов, используемых при производстве, которые испаряются при первом нагреве печки. При этом может возникать дымка и неприятный запах. Вдыхание этих паров может быть опасным для здоровья. Выполните...
  • Page 19: Heating Of The Sauna

    Heating of the sauna CAUTION! Smoke and odor formation when heating up for the first timeWork materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor.
  • Page 20: Запасные Части Электрокаменки Cirrus

    CRR Cable Box Plate Heating Element Lock with O-Rings Thermo Knob Timer Knob встроенный пульт управления (Slots) Built-in Control Unit типы нагревательных элементов (см. рис. 5, технические данные) Heating element types, see fig. 5, technical data www.sawo.com info@sawo.com Subject to change without notice.
