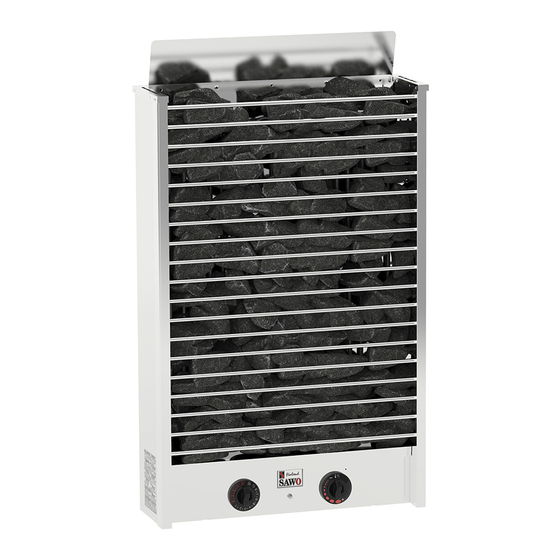

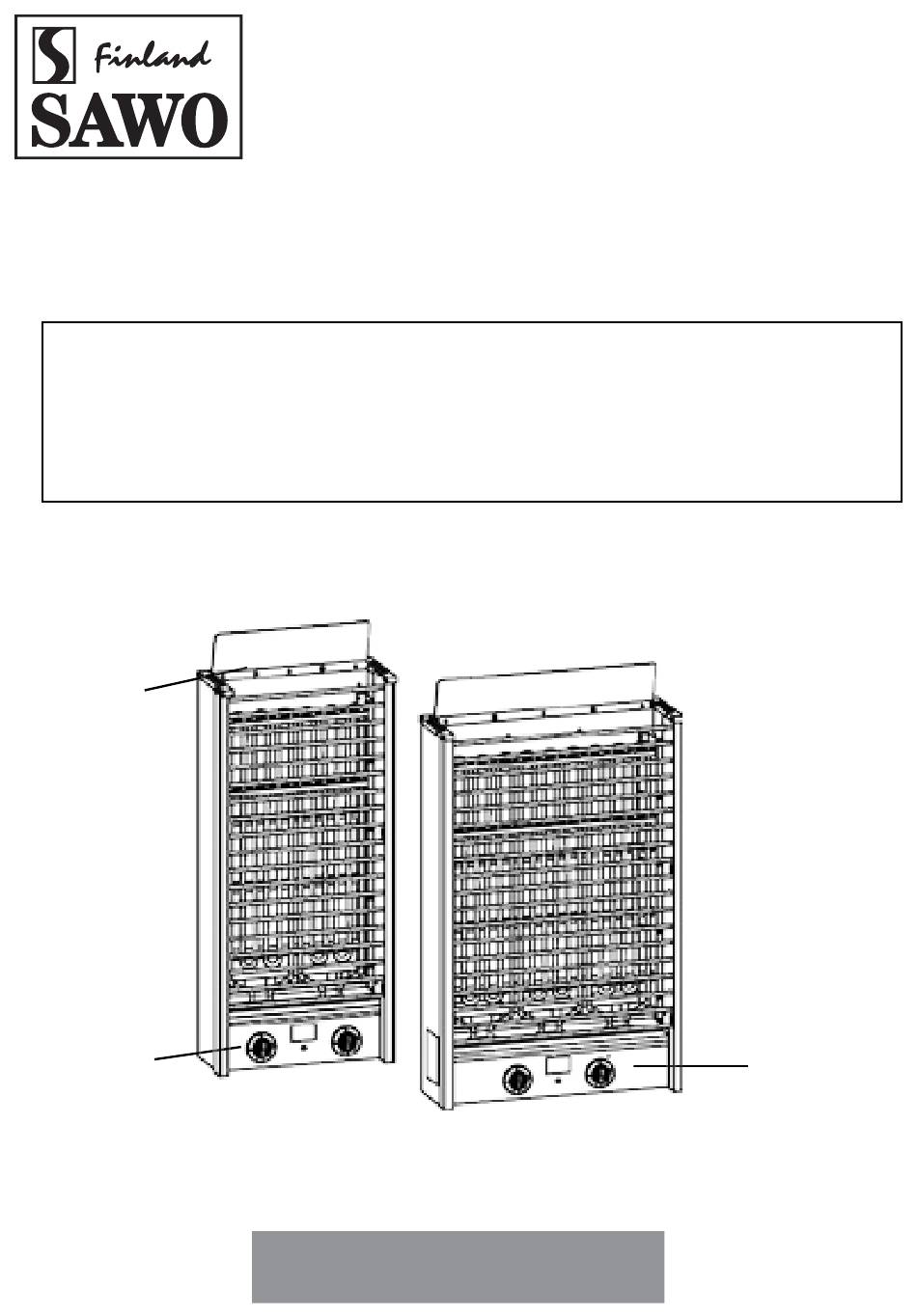

CIRRUS ROCK HEATER
CIRR2-30NB
CIRR2-30NS
CIRR3-45NB
CIRR3-45NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Vastukset
Heating Elements
3,0 kW
4,0 kW
5,0 kW
6,0 kW
Ajastin
Timer
CIRR2-40NB
CIRR2-40NS
CIRR3-60NB
CIRR3-60NS
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
CIRR2-50NB
CIRR2-50NS
CIRR3-75NB
CIRR3-75NS
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
MANUAL
CIRR2-60NB
CIRR2-60NS
CIRR3-90NB
CIRR3-90NS
4,5 kW
6,0 kW
7,5 kW
9,0 kW
Termostaatti
Thermostat
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo CIRRUS ROCK HEATER
Summary of Contents for Sawo CIRRUS ROCK HEATER
- Page 1 KÄYTTÖOHJEET MANUAL CIRRUS ROCK HEATER CIRR2-30NB CIRR2-40NB CIRR2-50NB CIRR2-60NB CIRR2-30NS CIRR2-40NS CIRR2-50NS CIRR2-60NS CIRR3-45NB CIRR3-60NB CIRR3-75NB CIRR3-90NB CIRR3-45NS CIRR3-60NS CIRR3-75NS CIRR3-90NS Onnittelut loistavasta kiuasvalinnastanne! Congratulations on your purchase of Tutustu käyttöohjeisiin huolellisesti ennen SAWO sauna heater! käyttöönottoa. Please read the manual carefully before using the heater.
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvaohjeet ..............4 Käyttäjälle: ..............4 Asentajalle: ..............4 Kiukaan asentaminen ........... 6 Kytkentäkaavio ............. 8 Tekniset tiedot.............. 9 Kivien latominen kiukaaseen.........10 Kiuaskivet ..............10 Ohjaussäätimet ............12 Termostaatti ..............12 Ajastin ................12 Saunahuoneen lämmitys ..........14 Eristys ................16 Ilmanvaihto ..............16 Saunan huolto .............18 Vianetsintäkaavio ............20 CIRRUS ROCK kiukaan varaosat ........22 KATSO OHJEISTA... - Page 3 Technical data .............. 9 Loading stones to heater ..........11 Heater Stones .............11 Control Settings ............13 Thermostat ..............13 Timer .................13 Heating of the Sauna ...........15 Insulation ..............17 Air Ventilation ..............17 Sauna maintenance .............19 Diagnostic table............21 CIRRUS ROCK Heater Spare Parts .........23 ENGLISH...
-
Page 4: Turvaohjeet
TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki- ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 8 • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 8 • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KIUKAAN ASENTAMINEN On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä (ks. kuva 1). Noudata annettuja kuutiotilavuuksia (Katso sivu 11). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan. Varmista että... -
Page 9: Heater Installation
HEATER INSTALLATION It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 11). -
Page 10: Kytkentäkaavio
KYTKENTÄKAAVIO ELECTRICAL DIAGRAM CRR2-40NB AJASTIN TERMOSTAATTI AJASTIN TERMOSTAATTI CRR2-30NB CRR2-50NB TIMER THERMOSTAT TIMER THERMOSTAT CRR2-60NB a1 a a1 a 2 VAIHE 2 VAIHE 2 PHASE 2 PHASE 400V 2N~ 400V 2N~ K(230V) K(230V) Sähkölämmityksen ohjaus Sähkölämmityksen ohjaus Control of Electric Heating in the Control of Electric Heating 1 VAIHE household (usage is optional) -
Page 11: Tekniset Tiedot
CRR2-30NS CRR3-45NS CRR2-30NS CRR2-40NS CRR3-60NS CRR2-50NS CRR3-75NS CRR2-60NS CRR3-90NS 400V 2N~ 400V 2N~ N U V N L1L2 230V 1N~ 230V 1N~ N U V W TEKNISET TIEDOT TECHNICAL DATA KIUAS VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON OHJAUS SULAKE TILAVUUS POIKKIPINTA TYYPPINUMERO LEVEYS SYVYYS KORKEUS... -
Page 12: Kivien Latominen Kiukaaseen
Kivien tulee olla riittävän väljäs- ti ladotuna, jotta läpi virtaavan ilman kier- toa ei estetä. Kiviä ei saa väkisin työntää lämmityselementtien väliin vaan kivien tu- lee olla sopivan kokoisia. Käytä SAWO-kiu- Kivitila kaassa vain valmistajan suosittelemia SA- Stone com- WO-kiuaskiviä... -
Page 13: Loading Stones To Heater
HEATER STONES The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours which ever occurs first. -
Page 14: Ohjaussäätimet
OHJAUSSÄÄTIMET TERMOSTAATTI Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti Termostaatti ylläpitää valitun lämpötilan tason. Thermostat Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 15: Control Settings
CONTROL SETTINGS THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. -
Page 16: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Savun hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista. Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 17: Heating Of The Sauna
HEATING OF THE SAUNA CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to your health. -
Page 18: Eristys
ERISTYS Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 11). Kosteuseristyksen pitää... -
Page 19: Insulation
INSULATION The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 11. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. -
Page 20: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä. -
Page 21: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 22: Vianetsintäkaavio
VIANETSINTÄKAAVIO Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 23: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 24: Cirrus Rock Kiukaan Varaosat
CIRRUS ROCK KIUKAAN VARAOSAT Kaapelipidike CRR Löylynohjaimet (3,4,5kW) CRR säätöyksikkö kotelo CRR Löylynohjaimet (4.5,6,7kW) 10. CRR pohjalevy Vastus 11. CRR säätöyksikkö levy CRR Seinäkiinnitysteline 12. Termostaatin nuppi Säätöruuvi 13. Ajastimen nuppi Vastuspidikkeet o-renkailla Riviliitin (keskikoko) Ohjausyksikkö HP31-015 (Urat) Built-in Control Unit (Slots) HP01-022-A1 HP31-010... -
Page 25: Cirrus Rock Heater Spare Parts
CIRRUS ROCK HEATER SPARE PARTS Cable Holder CRR Heat Reflector (for 3,4,5kW) CRR Cable Box CRR Heat Reflector (for 4.5,6,7kW) CRR Bottom Cover Heating Element CRR Cable Box Plate CRR Wall Mounting Sheet Thermo Knob Leveling Bolt Timer Knob Heating Element Lock with O-Rings... - Page 26 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
