Onnittelut loistavasta SAWO kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.

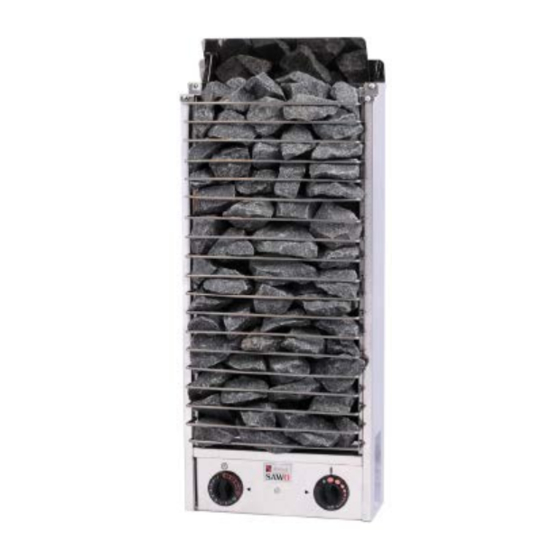

Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
CRR-30NB
CRR-30NS
CRR-45NB
CRR-45NS
4,5 kW
6,0 kW
7,5 kW
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
CRR-40NB
CRR-40NS
CRR-60NB
CRR-60NS
Erillinen ohjauskeskus
Separate Control Unit
CRR-50NB
CRR-50NS
CRR-75NB
CRR-75NS
Sisäänrakennettu ohjauskeskus
Built-in Controls
3,0 kW
4,0 kW
5,0 kW
Advertisement
Table of Contents
Related Manuals for Sawo CIRRUS ROCK CRR-30NB
Summary of Contents for Sawo CIRRUS ROCK CRR-30NB
- Page 1 Onnittelut loistavasta SAWO kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. CRR-30NB CRR-40NB CRR-50NB CRR-30NS CRR-40NS CRR-50NS CRR-45NB CRR-60NB CRR-75NB CRR-45NS CRR-60NS CRR-75NS 4,5 kW Erillinen ohjauskeskus Sisäänrakennettu ohjauskeskus...
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Kiukaan Asennus Kytkentäkaavio Ohjaussäätimet Eristys Ilmanvaihto Saunahuoneen lämmitys Häiriötilanne Cirrus Rock kiukaan varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS SUOMI...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the User Safety Instructions for the Technician Heater Installation Heater Assembly Electrical Diagram Heating Elements Technical Data Control Settings Insulation Air Ventilation Heating of the sauna Malfunctions Cirrus Rock Heater Spare Parts ENGLISH... - Page 4 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
-
Page 5: Safety Instructions For The User
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 6 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 1) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
-
Page 7: Safety Instructions For The Technician
For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 1). The electronic and electric system should be mounted in a way so that incoming air will not interfere with it. The control must be mounted outside the sauna cabin. - Page 8 Kiukaan asentaminen On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä (kuva 1). Noudata annettuja kuutiotilavuuksia (kuva 8). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan. Varmista että...
-
Page 9: Heater Installation
Heater Installation It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided in Fig. 1. Follow the cubic volumes given in Fig. - Page 10 Kiviä ei saa väkisin työntää lämmityselementtien väliin vaan kivien tulee olla sopivan kokoisia. Käytä SAWO-kiukaassa vain valmistajan suosittelemia SAWO-kiuaskiviä tai muita raskaita ja kiinteitä erityisesti kiuaskiviksi tarkoitettuja kiviä. Älä käytä keraamisia- tai vuolukiviä kivitilassa.
-
Page 11: Heater Assembly
Larger stones that will not fit between the heating elements must not be forced in place. Use only manufacturer recommended SAWO-stones or other heavy and solid stones meant to sauna heaters. Do not use ceramic or soap stones in the stone compartment. -
Page 12: Electrical Diagram
Kytkentäkaavio CRR-30NS Kuva 6 Electrical Diagram Fig. 6 CRR-40NS CRR-50NS AJASTIN TERMOSTAATTI CRR-30NB TIMER THERMOSTAT CRR-40NB CRR-50NB 400V 2N~ N U V a1 a 230V 1N~ 2 VAIHE 2 PHASE CRR-45NS 400V 2N~ CRR-60NS CRR-75NS K(230V) Sähkölämmityksen ohjaus Control of Electric Heating 3 VAIHE 1 VAIHE in the Household (usage... -
Page 13: Heating Elements
Kuva 8 Vastukset Fig. 8 Heating Elements SST150 SST200 SST250 Kuva 8 Tekniset tiedot Fig. 8 Technical Data KIUKAAN KOKO KIUAS- VASTUS SAUNAN OHJAUS SULAKE JOHDON JÄNNITE KORKEUS LEVEYS SYVYYS MALLI TILAVUUS POIKKIPINTA TYYPPINUMERO KIVET SAUNA ROOM SUPPLY SIZE OF HEATER HEATING ELEMENT SIZE OF CONTROL... - Page 14 Ohjaussäätimet TERMOSTAATTI Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti Termostaatti ylläpitää valitun lämpötilan tason. Thermostat Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus.
-
Page 15: Control Settings
Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. - Page 16 Eristys Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (kuva 8). Kosteuseristyksen pitää...
-
Page 17: Insulation
Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. Refer to Fig.8. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. - Page 18 Saunahuoneen lämmitys Varoitus! Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen läheisyydessä ole mitään syttyvää materiaalia). Ensimmäisellä käyttökerralla kiukaasta ja kivistä saattaa irrota hajuja, joten huolehdi saunahuoneen riittävästä tuuletuksesta. Teholtaan oikean kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunnissa (kuva 9). Lämpötilan saunassa tulisi olla noin + 60 - + 90 °C, henkilökohtaisten mieltymysten mukaan.
-
Page 19: Heating Of The Sauna
Heating of the sauna CAUTION! Smoke and odor formation when heating up for the first time Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 20: Cirrus Rock Heater Spare Parts
Leveling Bolt Thermo Knob Heating Element Lock with O-Rings Timer Knob Vastustyypit, kt kuva 7, tekniset tiedot. Heating element types, see fig. 7, technical data Ohjausyksikkö Built-in Control Unit (Urat) (Slots) www.sawo.com info@sawo.com Pidätämme oikeuden muutoksiin. Subject to change without notice.
