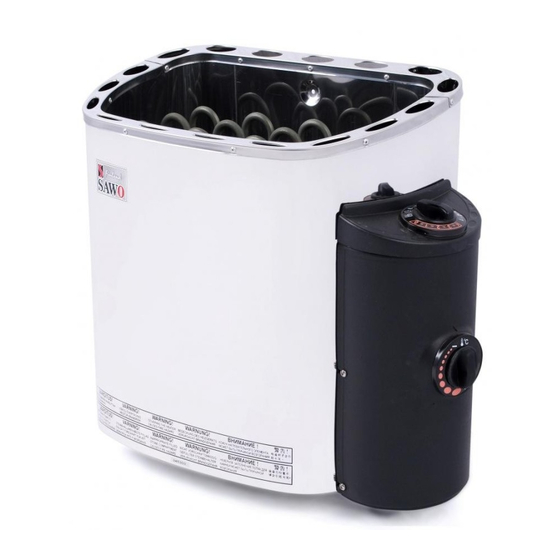

SCA-45NB
SCA-45NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Sarjanumero
Serial Number
SÄHKÖKIUAS
ELECTRIC SAUNA
HEATER
KÄYTTÖOHJEET
MANUAL
SCA-60NB
SCA-80NB
SCA-60NS
SCA-80NS
SCA-90NB
SCA-90NS
Vastukset
Heating Elements
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI / ENGLISH
SCANDIA
AVAILABLE AS
·
PREMIUM
·
TRENDLINE
·
FIBERCOATED
Ajastin
Timer
Termostaatti
Thermostat
Advertisement
Table of Contents
Related Manuals for Sawo SCA-45NB
Summary of Contents for Sawo SCA-45NB
- Page 1 TRENDLINE · FIBERCOATED SCA-45NS SCA-60NS SCA-80NS SCA-90NS Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. Vastukset Heating Elements Ajastin Timer Termostaatti Thermostat Sarjanumero...
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Kytkentäkaavio Ohjausyksik ön kä tisyyden vaihtaminen Kiuaskivet Ohjaussäätimet Saunahuoneen lämmitys Eristys Ilmanvaihto Häiriötilanne Scandia kiukaan varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS SUOMI...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the User Safety Instructions for the Technician Heater Installation Electrical Diagram Heating Elements Technical Data Repositioning of the Built-In Control Unit Heater Stones Control Settings Heating of the sauna Insulation Air Ventilation Malfunctions Scandia Heater Spare Parts ENGLISH... - Page 4 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
-
Page 5: Safety Instructions For The User
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 6 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 1) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
-
Page 7: Safety Instructions For The Technician
For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 1). The electronic sensor and electric heating system should be mounted in a way so that incoming air will not interfere with it. If using a separate control, the controlunit and control panel must be mounted outside the sauna cabin. -
Page 8: Kiukaan Asentaminen
Wall Mounting Rack Installation ajaksi. Remove the carton from the heating elements before installing the heater as it is only intended to protect them during shipment. SCA-30NB 185 185 SCA-30NS SCA-45NB SCA-45NS SCA-60NB SCA-60NS SCA-60NPB SCA-60NPS SCA-80NB SCA-80NS SCA-90NB SCA-90NS... -
Page 9: Heater Installation
Heater Installation It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided in Fig. 1. Follow the cubic volumes given in Fig. -
Page 10: Electrical Diagram
Kuva 6 Kytkentäkaavio Fig. 6 Electrical Diagram 1 VAIHE / 3 VAIHE SCA-45NB 1 PHASE /3 PHASE SCA-60NB SCA-80NB AJASTIN TERMOSTAATTI SCA-90NB TIMER THERMOSTAT a1 a a1 a a1 a (PREMIUM ONLY) 400V 3N~ 230V) N L1L2 L3 Sähkölämmityksen ohjaus... -
Page 11: Heating Elements
SUPPLY HEATER WIRE WIDTH DEPTH HEIGHT TYPE VOLTAGE MODEL (mm) NUMBER 8 + 4h SCA-45NB 4.5 kW 3 x 1.5 kW SCA150 3x10 400V 3N~ 5 x 1.5 18-22 kg 8 + 4h SCA-60NB 6.0 kW 3 x 2.0 kW... -
Page 12: Ohjausyksik Ön Kä Tisyyden Vaihtaminen
Kiuaskivet Älä koskaan käytä kiuasta ilman kiviä, koska se aiheuttaa palovaaran. Vain alkuperäiset Sawo- tai Perikivet ovat suositeltavia. Älä käytä tavallisia kiviä. Ne eivät varaa lämpöä, menevät helposti rikki ja saattavat vapauttaa haitallisia aineita. Pese kivet ennen kiukaalle asentamista poistaaksesi mahdollisen lian ja pölyn. Väärän kokoisia kiviä... -
Page 13: Repositioning Of The Built-In Control Unit
See Fig.5. NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use ceramic stones or other artificial stones of any type! EI KERAAMISIA KIVIÄ... -
Page 14: Ohjaussäätimet
Ohjaussäätimet Termostaatti Thermostat TERMOSTAATTI Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 15: Control Settings
Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. -
Page 16: Eristys
Eristys Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (kuva 8). Kosteuseristyksen pitää... -
Page 17: Insulation
Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. Refer to Fig.8. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. -
Page 18: Häiriötilanne
Häiriötilanne Jos kiuas ei lämpene, tarkista seuraavat asiat: ajastin on käännetty toiminta-ajalle eikä esivalinta-ajalle kiukaaseen on kytketty virta kiukaan sulakkeet sähkökaapissa ovat ehjät ylikuumenemissuojan palautuspainike on nollattu jos kiuas on aiemmin ylikuumentunut Scandia kiukaan varaosat SCA takakaulus Ajastimen lamppu SCA kaapelikanava SCA etukaulus Ajastin SCA kaapelikanava erilliselle... -
Page 19: Malfunctions
Malfunctions If heater doesn't work, check the following: That the heater has been switched to operating time not to the presetting time. Source of electricity to the heater has been switched on. The heater's fuses in the household's main fuse box. The overheat guard has been resetted if the heater has overheated earlier. - Page 20 HP01-009 Ohjausyksikkö Built-in Control Unit SCA-45NB SCA-60NB HP01-011 SCA-80NB SCA-90NB HP01-008 (PREMIUM MODEL) HP01-013 HP01-022-A1 HP01-015 HP01-017 HP02-011 HP01-016 Kuva 10 Anturien sijainnit Mallit erillisellä ohjausyksiköllä Fig. 10 For Models With Separate Sensor Location Control Unit Turva-anturi Säätöanturi Safety SCA-45NS...
