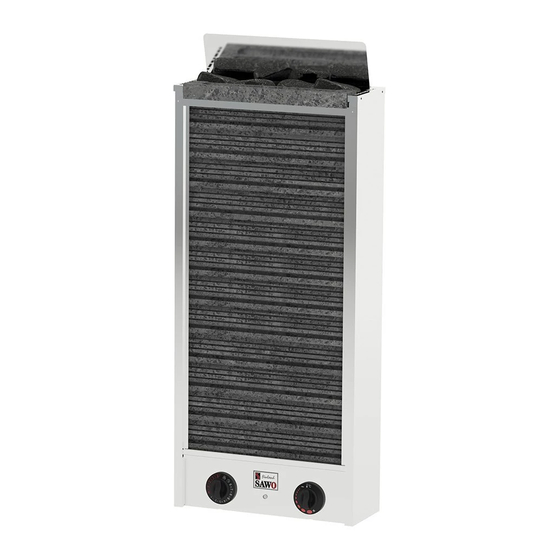

CIRRUS HEATER
CIR2-30NB
CIR2-30NS
CIR3-45NB
CIR3-45NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Vastukset
Heating Elements
3,0 kW
4,0 kW
5,0 kW
6,0 kW
Ajastin
Timer
CIR2-40NB
CIR2-40NS
CIR3-60NB
CIR3-60NS
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
CIR2-50NB
CIR2-50NS
CIR3-75NB
CIR3-75NS
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
MANUAL
CIR2-60NB
CIR2-60NS
CIR3-90NB
CIR3-90NS
4,5 kW
6,0 kW
7,5 kW
9,0 kW
Termostaatti
Thermostat
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo CIRRUS HEATER
Summary of Contents for Sawo CIRRUS HEATER
- Page 1 KÄYTTÖOHJEET MANUAL CIRRUS HEATER CIR2-30NB CIR2-40NB CIR2-50NB CIR2-60NB CIR2-30NS CIR2-40NS CIR2-50NS CIR2-60NS CIR3-45NB CIR3-60NB CIR3-75NB CIR3-90NB CIR3-45NS CIR3-60NS CIR3-75NS CIR3-90NS Onnittelut loistavasta kiuasvalinnastanne! Congratulations on your purchase of Tutustu käyttöohjeisiin huolellisesti ennen SAWO sauna heater! käyttöönottoa. Please read the manual carefully before using the heater.
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvaohjeet ..............4 Käyttäjälle: ..............4 Asentajalle: ..............4 Kiukaan asentaminen ........... 6 Kytkentäkaavio ............. 8 Tekniset tiedot.............. 9 Kivien latominen kiukaaseen.........10 Kiuaskivet ..............10 Ohjaussäätimet ............12 Termostaatti ..............12 Ajastin ................12 Saunahuoneen lämmitys ..........14 Eristys ................16 Ilmanvaihto ..............16 Saunan huolto .............18 Vianetsintäkaavio ............20 CIRRUS kiukaan varaosat ..........22 KATSO OHJEISTA... - Page 3 Technical data .............. 9 Heater Stones ............11 Loading stones to heater ..........11 Control Settings ............13 Thermostat ..............13 Timer .................13 Heating of the Sauna ...........15 Insulation ..............17 Air Ventilation ..............17 Sauna maintenance .............19 Diagnostic table............21 CIRRUS Heater Spare Parts ..........23 ENGLISH...
-
Page 4: Turvaohjeet
TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki- ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 8 • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 8 • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KIUKAAN ASENTAMINEN On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä (ks. kuva 1). Noudata annettuja kuutiotilavuuksia (Katso sivu 11). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan. Varmista että... -
Page 9: Heater Installation
HEATER INSTALLATION It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 11). -
Page 10: Kytkentäkaavio
KYTKENTÄKAAVIO ELECTRICAL DIAGRAM CIR2-40NB AJASTIN TERMOSTAATTI AJASTIN TERMOSTAATTI CIR2-30NB CIR2-50NB TIMER THERMOSTAT TIMER THERMOSTAT CIR2-60NB a1 a a1 a 2 VAIHE 2 VAIHE 2 PHASE 2 PHASE 400V 2N~ 400V 2N~ K(230V) K(230V) Sähkölämmityksen ohjaus Sähkölämmityksen ohjaus Control of Electric Heating in the Control of Electric Heating 1 фазы... -
Page 11: Tekniset Tiedot
CIR2-30NS CIR3-45NS CIR2-30NS CIR2-40NS CIR3-60NS CIR2-50NS CIR3-75NS CIR2-60NS CIR3-90NS 400V 2N~ 400V 2N~ N U V N L1L2 230V 1N~ 230V 1N~ N U V W TEKNISET TIEDOT TECHNICAL DATA KIUAS VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON OHJAUS SULAKE TILAVUUS POIKKIPINTA TYYPPINUMERO LEVEYS SYVYYS KORKEUS... -
Page 12: Kivien Latominen Kiukaaseen
Kiviä ei saa väkisin työntää lämmityselementtien väliin vaan kivien tulee olla sopivan kokoisia. Käytä SAWO-kiukaassa vain valmistajan suosittelemia SAWO-kiuaskiviä tai muita raskaita ja kiinteitä erityisesti kiuaskiviksi tarkoitettuja kiviä. Älä käytä keraamisia- tai vuolukiviä kivitilassa. HUOM! Älä koskaan käytä kiuasta ilman kiviä, koska tämä... -
Page 13: Heater Stones
HEATER STONES The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours which ever occurs first. -
Page 14: Ohjaussäätimet
OHJAUSSÄÄTIMET TERMOSTAATTI Termostaatti Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Thermostat Termostaatti ylläpitää valitun lämpötilan tason. Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus. -
Page 15: Control Settings
CONTROL SETTINGS THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. -
Page 16: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Savun hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista. Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan lämmityselementit. -
Page 17: Heating Of The Sauna
HEATING OF THE SAUNA CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to your health. -
Page 18: Eristys
ERISTYS Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 11). Kosteuseristyksen pitää... -
Page 19: Insulation
INSULATION The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 11. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. -
Page 20: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä. -
Page 21: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 22: Vianetsintäkaavio
VIANETSINTÄKAAVIO Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •... -
Page 23: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 24: Cirrus Kiukaan Varaosat
CIRRUS KIUKAAN VARAOSAT 11. CIR säätöyksikkö kotelo CIR Yläkivi (3,4,5kW) 12. Riviliitin (keskikoko) CIR Yläkivi (4.5,6,7kW) 13. CIR pohjalevy CIR Etukivi (3,4,5kW) 14. Kaapelipidike CIR Etukivi (4.5,6,7kW) 15. Ajastin CIR Löylynohjaimet (3,4,5kW) 16. CIR Termostaatti CIR Löylynohjaimet (4.5,6,7kW) 17. CIR säätöyksikkö levy Vastus 18. -
Page 25: Cirrus Heater Spare Parts
CIRRUS HEATER SPARE PARTS Terminal Block (Medium) CIR Top Stone (for 3,4,5kW) CIR Bottom Cover CIR Top Stone (for 4.5,6,7kW) Cable Holder CIR Front Stone (for 3,4,5kW) 15. Timer Switch CIR Front Stone (for 4.5,6,7kW) CIR Heat Reflector (for 3,4,5kW) 16. - Page 26 SUOMI...
- Page 27 ENGLISH...
- Page 28 PX 4 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
