Поздравляем с приобретением электрокаменки для сауны компании
SAWO. Пожалуйста, внимательно прочитайте руководство перед
использованием электрокаменки.
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
3,0 kW
4,0 kW
5,0 kW
6,0 kW

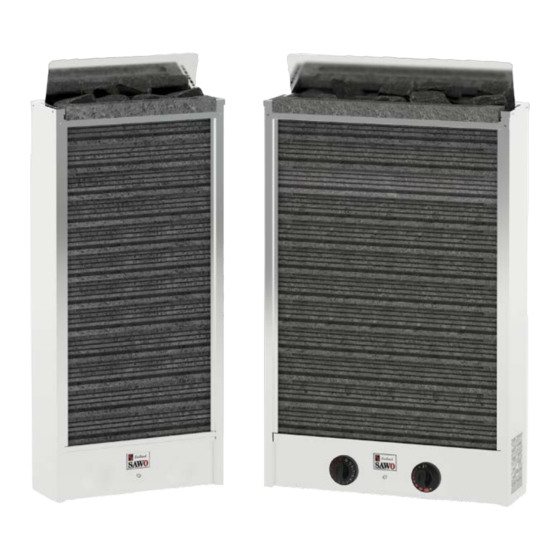

Электрическая каменка
ELECTRIC SAUNA HEATER
CIR2-40NB
CIR2-40NS
CIR3-60NB
CIR3-60NS
доступен с встроенным или отдельным пультом управления
Available with Built-in or Separate Control Unit
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
MANUAL
CIR2-50NB
CIR2-60NB
CIR2-50NS
CIR2-60NS
CIR3-75NB
CIR3-90NB
CIR3-75NS
CIR3-90NS
Данное руководство не предназначено для США,
Канады и Мексики
Not for use in the USA, Canada and Mexico.
RUSSIAN / ENGLISH
4,5 kW
6,0 kW
7,5 kW
9,0 kW
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo CIRRUS CIR2-30NB
Summary of Contents for Sawo CIRRUS CIR2-30NB
- Page 1 CIR3-90NS Поздравляем с приобретением электрокаменки для сауны компании SAWO. Пожалуйста, внимательно прочитайте руководство перед использованием электрокаменки. Congratulations on your purchase of SAWO sauna heater. Please read the manual carefully before using the heater. 3,0 kW 4,5 kW доступен с встроенным или отдельным пультом управления...
- Page 2 СОДЕРЖАНИЕ Меры безопасности для пользователей Меры безопасности для монтажников и обслуживающего персонала Установка печи Сборка электрокаменки Электрические схемы Технические данные Расположение датчиков Нагревательный элементы(ТЭНы) Настройки датчиков управления Изоляция Вентиляция в сауне Обогрев сауны Неисправности Запасные части электрокаменки Cirrus ОБРАТИТЕСЬ К РУКОВОДСТВУ НАКРЫВАНИЕ...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the User Safety Instructions for the Technician Heater Installation Heater Assembly Electrical Diagram Technical Data Sensor Location Heating Elements Control Settings Insulation Air Ventilation Heating of the Sauna Malfunctions Cirrus Heater Spare Parts ENGLISH... - Page 4 Инструкции по безопасности Пожалуйста, следуйте этим мерам безопасности перед использованием сауны и при установке печки. Для пользователей: Данное оборудование не предназначено для использования людьми (включая детей) с недостаточным опытом или с ограниченными физическими, сенсорными или умственными способностями, кроме как под контролем со стороны более опытных...
-
Page 5: Safety Instructions For The User
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 6 Для монтажников: Работы с электропроводкой и ее ремонт должны проводиться сертифицированным электриком. Соблюдайте рекомендации о минимальных безопасных расстояниях при монтаже печки (рис. 1) Электронный температурный датчик необходимо установить так, чтобы он не обдувался входящим (более холодным) воздухом, это может повлиять на его показания. Если используется...
-
Page 7: Safety Instructions For The Technician
For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 1). The electronic sensor and electric heating system should be mounted in a way so that incoming air will not interfere with it. If using a separate control, the controlunit and control panel must be mounted outside the sauna cabin. - Page 8 Установка печи Рекомендуется устанавливать каменку на стене рядом с дверью, чтобы воздух, поступающий через дверь, смешивался с горячим воздухом производимым каменкой. Для удобства и безопасности, соблюдайте минимальные безопасные расстояния как показано на рис. 1 и кубические объёмы, указанные на рис. 5. Не устанавливайте каменку...
-
Page 9: Heater Installation
Heater Installation It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided in Fig. - Page 10 производителем камень - SАWO. Не ис- пользуйте керамику или стеатит в отсеке для камней. Примечание! Недопустима эксплуатация печи без камней, так как это может вызвать пожар. Используйте только камни, рекомендованные SAWO. Использование других камней может повредить тэны и лишит Вас гарантии на продукцию. Не используйте керамические или другие искусственные камни! Рис.
-
Page 11: Heater Assembly
Larger stones that will not fit between the heating elements must not be forced in place. Use only manufacturer recommended SAWO-stones or other heavy and solid stones meant to sauna heaters. Do not use ceramic or soap stones in the stone compartment. -
Page 12: Electrical Diagram
Электрические схемы Electrical Diagram CIR2-40NB CIR2-30NB ТАЙМЕР ТЕРМОСТАТ ТАЙМЕР ТЕРМОСТАТ CIR2-50NB TIMER THERMOSTAT TIMER THERMOSTAT CIR2-60NB a1 a a1 a 2 фазы 2 фазы 2 PHASE 2 PHASE 400V 2N~ 400V 2N~ K(230V) K(230V) Управление электричеством Управление электричеством Нагревание в домашних Нагревание... -
Page 13: Technical Data
CIR2-40NS ПРИМЕЧАНИЕ: CIR2-30NS CIR3-45NS CIR2-50NS Note CIR3-60NS переставьте медные CIR2-60NS CIR3-75NS перемычки Relocate Copper CIR3-90NS Jumpers 400V 2N~ 400V 2N~ 380-415V 3N~ 50/60Hz N U V N L1L2 U V W 220-240V 3~ 230V 1N~ 50/60Hz 230V 1N~ *CIR2-30NS 220-240V 1N~ 50/60Hz Технические... - Page 14 Настройки датчиков управления Тepmoctat ТЕРМОСТАТ Thermostat Температура в сауне регулируется простым поворотом регулятора температуры. Термостат автоматически поддерживает выбранную температуру. В случае перегрева печи, датчик безопасности автоматически отключает подогрев печи, даже если печь включена. В этом случае необходимо установить причину перегрева. Возможными причинами могут быть слишком плотная...
-
Page 15: Control Settings
Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. - Page 16 Изоляция Очень важно предусмотреть правильную изоляцию стен, потолка и двери сауны. При определении требуемой мощности печи один квадратный метр (м неизолированной поверхности увеличивает кубический объем приблизительно на 1,2 м3 См. Рис. 5. Обеспечьте надлежащую гидроизоляцию в помещении сауны. Она необходима, чтобы предотвратить попадание влаги в другие помещения или в...
-
Page 17: Insulation
Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. Refer to Fig.5. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. - Page 18 Обогрев сауны ВНИМАНИЕ! При первом включении печи могут возникнуть неприятные запахи. На нагревательных элементах новой печки остаются следы технологических жидкостей и материалов, используемых при производстве, которые испаряются при первом нагреве печки. При этом может возникать дымка и неприятный запах. Вдыхание этих паров может быть опасным для здоровья. Выполните...
-
Page 19: Heating Of The Sauna
Heating of the sauna CAUTION! Smoke and odor formation when heating up for the first timeWork materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 20: Cirrus Heater Spare Parts
CIR Bottom Cover Timer Knob типы нагревательных элементов (см. рис. 5, технические данные) Heating element types, see fig. 5, technical data встроенный пульт управления Built-in Control Unit (Slots) Документ может быть изменен www.sawo.com без предупреждения. info@sawo.com Subject to change without notice.
