N.B.: zestaw pionowy Ø 60/100 z aluminiowym
daszkiem pozwala na montaż na tarasach i
dachach o pochyłości maksymalnej 45% (24°)
i wysokości między kapeluszem końcowym i
półprofilem (374 mm), której należy zawsze
przestrzegać (Rys. 1-15).
Zestaw pionowy przy tej konfiguracji może
zostać przedłużony do maksymalnie 14,4 m
pionowo w linii prostej, włączając końcówkę.
Taka konfiguracja odpowiada współczynnikowi
oporu równemu 100. W tych przypadkach
należy zwrócić się o odpowiednie przedłużki
na zaczep.
Zestaw oddzielając y Ø 80/80. Z estaw
oddzielający Ø 80/80, pozwala na oddzielenie
przewodów odprowadzania spalin i zasysania
powietrza według schematu na rysunku. Z
przewodu (A) (koniecznie z materiału pla-
stikowego odpornego na kondensat kwaśny),
zostają wydalone produkty spalania. Z przewodu
(B) (również tego z materiału plastikowego),
zasysane jest powietrze niezbędna dla spalania.
Obydwa przewody mogą zostać umieszczone w
jakimkolwiek kierunku.

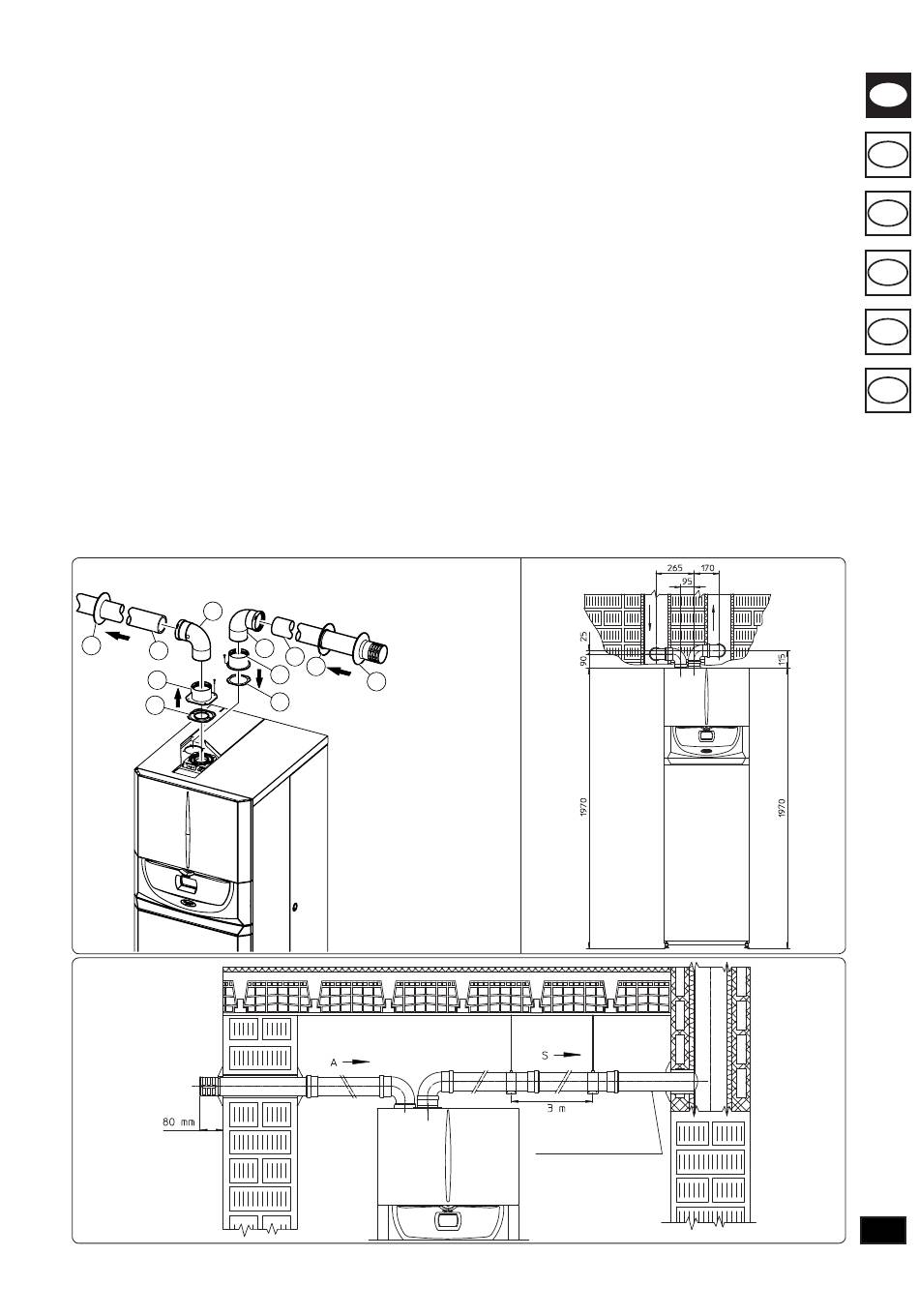

• Montaż zestawu (Rys. 1-16): zainstalować
kołnierz koncentryczny (4) na otworze jak
najbardziej wewnętrznym kotła umieszczając
Rys. 1-16
5
A
7
9
4
1
uprzednio uszczelkę (1) (która nie wymaga
smarowania) umieszczając ją zaokrąglonymi
występkami do dołu dotykając kołnierza kotła
i umocować śrubami o łbie sześciokątnym
i płaskim końcu obecnymi w zestawie.
Usunąć kołnierz płaski obecny w najbardziej
zewnętrznym otworze i zastąpić go kołnierzem
(3) wprowadzając wcześniej uszczelkę (2)
już obecną w kotle i przymocować śrubami
samogwintującymi z czubkiem z wyposażenia.
Wprowadzić kształtki (5) stroną męską
(gładką) do strony żeńskiej kołnierzy (3 i 4).
Wprowadzić końcówkę zasysania (6) stroną
męską (gładką) do strony żeńskiej kształtki (5)
lekko dociskając do końca, upewniając się, że
wcześniej wprowadzone zostały odpowiednie
rozety wewnętrzne i zewnętrzne. Wprowadzić
rurę spustową (9) stroną męską (gładką) do
strony żeńskiej kształtki (5), lekko dociskając do
końca, upewniając się co do uprzedniego wpro-
wadzenia odpowiedniej rozety wewnętrznej; w
ten sposób uzyska się szczelność i połączenie
elementów tworzących zestaw.
• Połączenie na zaczep rur przedłużających i ko-
lanek. Aby zainstalować ewentualne przedłużki
na zaczep z innymi elementami instalacji
dymnej, należy postępować w następujący
5
6
7
3
B
8
2
Zestaw zawiera:
1 - Uszczelkę spustową (1)
1 - Uszczelkę uszczelniającą kołnierz (2)
1 - Kołnierz żeński zasysania (3)
1 - Kołnierz żeński spustu (4)
2 - Kształtki 90° Ø 80 (5)
1 - Końcówkę zasysania Ø 80 (6)
2 - Rozety wewnętrzne białe (7)
1 - Rozetę zewnętrzną szarą (8)
1 - Rurę spustową Ø 80 (9)
sposób: zaczepić rurę lub kolanko stroną męską
(gładką) do strony żeńskiej ( z uszczelkami war-
gowymi) elementu uprzednio zainstalowanego
i docisnąć do końca; w ten sposób otrzyma się
we właściwy sposób szczelność i połączenie
elementów.
• Gabaryty instalacji (Rys. 1-17). Naniesione
zostały minimalne wymiary gabarytowe insta-
lacji zestawu końcówki rozdzielającej Ø 80/80
w niektórych warunkach granicznych.
• Przedłużki dla zestawu rozdzielającego Ø
80/80. Maksymalna długość w linii prostej (bez
zakrętów) w pionie, stosowany do rur zasysania
i odprowadzania Ø 80 to 41 metrów niezależnie
od eksploatacji przy zasysaniu czy odprowad-
zaniu. Maksymalna długość w linii prostej (z
kształtką przy zasysaniu i spuście) w poziomie
stosowana do rur zasysania i odprowadzania Ø
80 to 36 metrów niezależnie od eksploatacji przy
zasysaniu czy odprowadzaniu.
N.B.: aby ułatwić odprowadzenie ewentualnego
kondensatu, który tworzy się w przewodzie spu-
stowym wskazane jest pochylenie rur w kierunku
kotła o minimalnym nachyleniu 1,5% (Rys.
1-18). Podczas montażu przewodów Ø 80, co 3
metry należy zainstalować opaskę przerywającą
z kołkiem.
