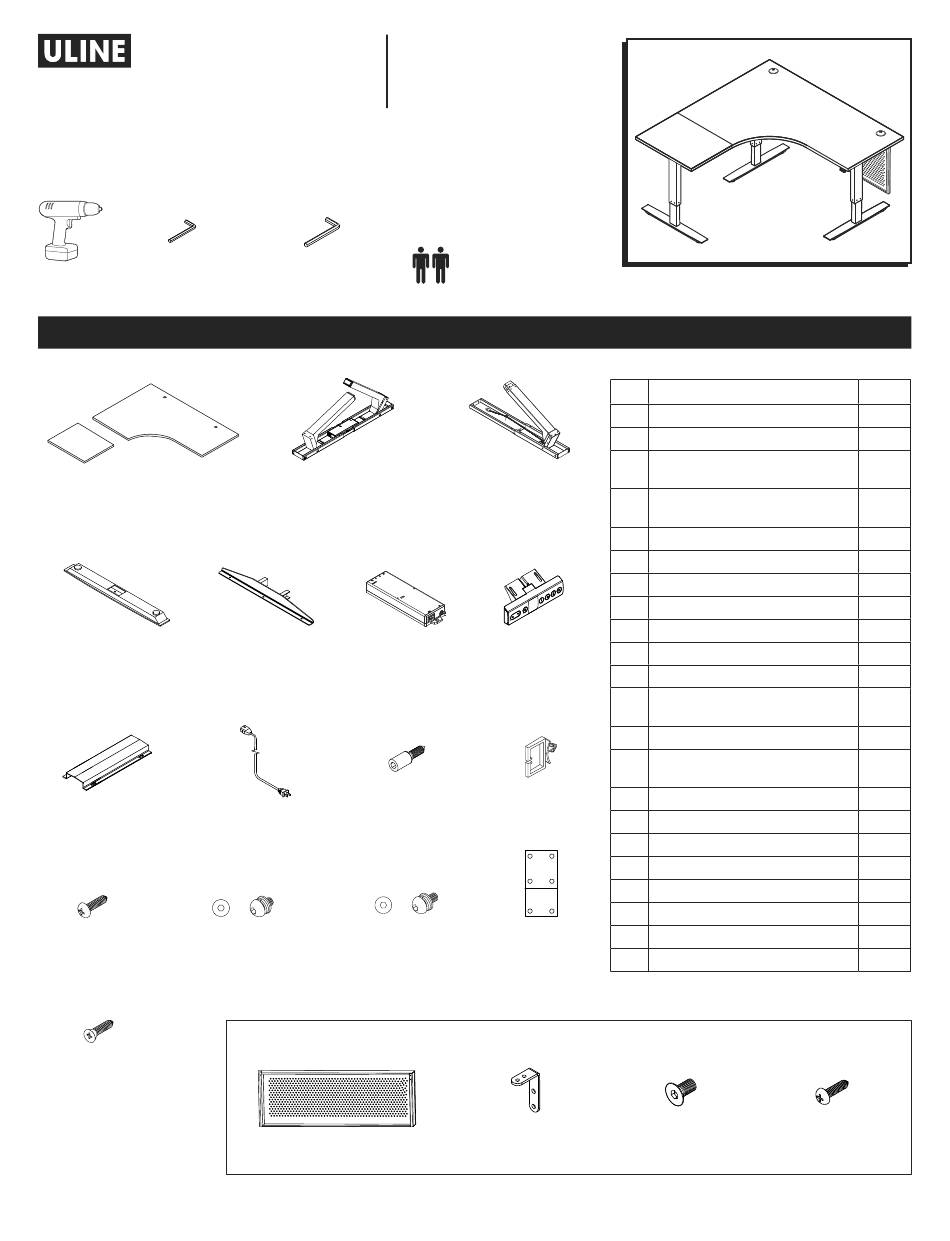

Para Español, vea páginas 8-15. Pour le français, consulter les pages 16-23. H-10089 1-800-295-5510 uline.com DOWNTOWN ADJUSTABLE HEIGHT L-DESK TOOLS NEEDED 4 mm Hex Wrench 5 mm Hex Wrench Two Person Assembly Drill (Included) (Included) Recommended PARTS DESCRIPTION QTY. Desktop...
Page 2
ASSEMBLY NOTE: Count and inspect all pieces before 4. Insert two M6 x 33 mm machine screws (11) into disposing of cartons or packing materials. holes on end of adjustable table frame to secure top support bracket (6). Lightly tighten using 5 mm CAUTION! Adjustable table frame is heavy and hex wrench (17).
Page 3
ASSEMBLY CONTINUED 6. Place adjustable return frame with lifting column (4) 10. Attach foot (5) to lifting column using four M6 x 15 mm on a clean, smooth, non-marring surface to prevent machine screws (12). Tighten using 4 mm hex scratching.
Page 4
ASSEMBLY CONTINUED 13. Place desktop (1) and return top (2) upside down 16. Place programmable handset (8) in desired location on a smooth, non-marring surface to prevent on front edge of desktop (1). Attach using a drill and scratching. Grommets should be facing down. two 5 x 20 mm wood screws (13).
Page 5
ASSEMBLY CONTINUED 18. Position loose cords underneath the cable Figure 12 management trays (9). Attach the cable management trays to the adjustable table frame (3) and adjustable return frame (4) using twelve M6 x 15 mm machine screws (12) and 4 mm hex wrench (16).
OPERATION CONTROLS 24.5 USB Charger Down Setting Display Four Preset Button Button Button Position Buttons PROGRAMMING PRESET HEIGHT NOTE: The desk must be initialized prior to first use. • Use up and down buttons to move desk to the • To initialize, press and hold the down button on the desired position.
OPERATION CONTINUED PROGRAMMING ANTI-COLLISION SENSITIVITY • Press the setting button to confirm the selection. LOCKING OPERATION OF DESK NOTE: Desk is equipped with a gyroscope with an anti-collision feature. This feature allows for NOTE: Desk is equipped with a locking feature various levels of sensitivity to prevent collisions to prevent operation.
H-10089 800-295-5510 uline.mx ESCRITORIO EN L DE ALTURA AJUSTABLE PARA COLECCIÓN URBANA HERRAMIENTAS NECESARIAS 1 Llave Hexagonal 1 Llave Hexagonal Se Recomienda Armar Taladro de 4 mm (Incluida) de 5 mm (Incluida) Entre Dos Personas PARTES DESCRIPCIÓN CANT. Cubierta Cubierta de Retorno Armazón Ajustable de la Mesa con...
Page 9
ENSAMBLE NOTA: Cuente e inspeccione todas las piezas 4. Inserte dos tornillos para máquina M6 x 33 mm (11) en los orificios del extremo del armazón ajustable antes de desechar cajas o material de empaque. para mesa para asegurar el soporte superior (6). Apriete ligeramente con la llave hexagonal de ¡PRECAUCIÓN! El armazón ajustable de la 5 mm (17).
Page 10
CONTINUACIÓN DEL ENSAMBLE 6. Coloque el armazón ajustable del retorno con 10. Fije la pata (5) a la columna de elevación con columna de elevación (4) sobre una superficie cuatro tornillos para máquina M6 x 15 mm (12). limpia, lisa y que no deje marcas para evitar Apriete con la llave hexagonal de 4 mm (16).
Page 11
CONTINUACIÓN DEL ENSAMBLE 13. Coloque la cubierta del escritorio (1) y del Diagrama 9 retorno (2) al revés sobre una superficie lisa y que no deje marcas para evitar rayones. Los ojales deben estar hacia abajo. 14. Coloque el armazón ajustable de la mesa (3) y el armazón ajustable del retorno (4) encima de la cubierta de escritorio (1) y del retorno (2).
Page 12
CONTINUACIÓN DEL ENSAMBLE 18. Coloque los cables sueltos debajo de la Diagrama 12 charola para manejo de cables (9). Instale las bandejas para organizar cables al armazón ajustable de la mesa (3) y al armazón ajustable del retorno (4) con doce tornillos para máquina M6 x 15 mm (12) y la llave hexagonal...
Page 13
FUNCIONAMIENTO CONTROLES 24.5 Cargador USB Botón Botón Botón de Pantalla Cuatro Botones de Posiciones Arriba Abajo Ajuste Preprogramadas PROGRAMACIÓN DE LA ALTURA PREESTABLECIDA NOTA: El escritorio debe iniciarse antes de su primer uso. • Utilice los botones Arriba y Abajo para mover el •...
CONTINUACIÓN DE FUNCIONAMIENTO PROGRAMACIÓN DE LA SENSIBILIDAD BLOQUEO DE FUNCIONAMIENTO DE ANTICOLISIÓN DEL ESCRITORIO NOTA: El escritorio está equipado con un NOTA: El escritorio está equipado con giroscopio con una medida anticolisión. una medida de bloqueo para evitar su Esta característica permite varios niveles de funcionamiento.
Page 15
CONTINUACIÓN DEL SOLUCIÓN DE PROBLEMAS El escritorio es El escritorio tiene patas de dos etapas que producen ruido cuando una se inusualmente ruidoso. extiende sobre la otra. Para reducir el ruido, aplique lubricante de silicón en las patas. aparece en el control El escritorio se sobrecalienta.
H-10089 1-800-295-5510 uline.ca DOWNTOWN – BUREAU EN L À HAUTEUR RÉGLABLE OUTILS REQUIS Clé hexagonale Clé hexagonale Montage à deux Perceuse de 4 mm (inclus) de 5 mm (inclus) personnes recommandé PIÈCES DESCRIPTION QTÉ Surface de bureau Surface de retour Cadre de table réglable avec...
MONTAGE REMARQUE : Comptez et vérifiez toutes les 4. Insérez deux vis à métaux M6 x 33 mm (11) dans les pièces avant de jeter le matériel d'emballage trous à l'extrémité du cadre de table réglable pour y fixer la ferrure de support de la surface (6). Vissez ou le carton.
Page 18
MONTAGE SUITE 6. Afin de prévenir les égratignures, placez le cadre de 10. Fixez la patte (5) à la colonne de levage en utilisant retour réglable avec colonne de levage (4) sur une quatre vis à métaux M6 x 15 mm (12). Vissez à l'aide surface propre et lisse qui ne marque pas.
Page 19
MONTAGE SUITE 13. Afin de prévenir les égratignures, placez la surface Figure 9 de bureau (1) et la surface de retour (2) à l'envers sur une surface lisse qui ne marque pas. Les passe-fils doivent être orientés vers le bas. 14.
Page 20
MONTAGE SUITE 18. Placez le surplus des Figure 12 cordons sous les plateaux de gestion des câbles (9). Fixez les plateaux de gestion des câbles au cadre de table réglable (3) et au cadre de retour réglable (4) en utilisant douze vis à...
Page 21
FONCTIONNEMENT COMMANDES 24.5 Chargeur USB Touche Touche Bouton de Affichage Quatre touches de haut réglage position préréglée PROGRAMMER LA HAUTEUR PRÉRÉGLÉE REMARQUE : Le bureau doit être initialisé avant la première utilisation. • Utilisez les touches haut et bas pour faire bouger le •...
FONCTIONNEMENT SUITE ALTERNER ENTRE LES POUCES ET LES CENTIMÈTRES • Appuyez sur les touches haut et bas pour alterner les niveaux de sensibilité. Les niveaux vont de 1 à 8 • Appuyez sur le bouton de réglage pendant sept en prenant en compte que les niveaux plus élevés secondes jusqu'à...
Page 23
DÉPANNAGE SUITE Le bureau est Le bureau possède des pieds à deux niveaux qui deviennent bruyants lorsqu'une particulièrement bruyant. partie s’engage dans l'autre. Pour réduire le bruit, appliquez un lubrifiant au silicone sur les pieds. s'affiche sur la Le bureau est en surchauffe. Cessez l'utilisation du réglage de la hauteur pendant commande.
