U-Line METRO H-10306 Manual

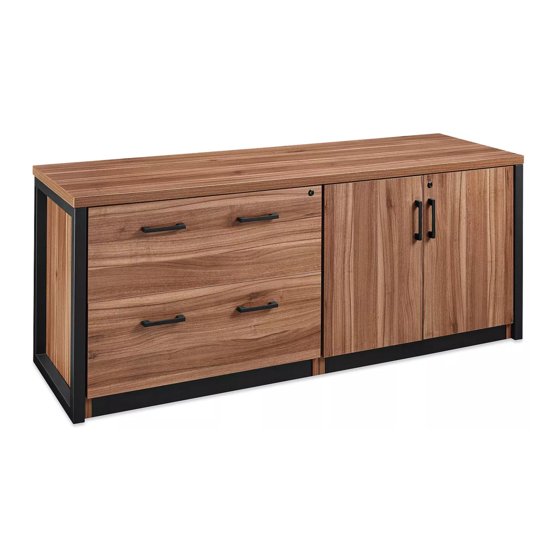

Storage credenza
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

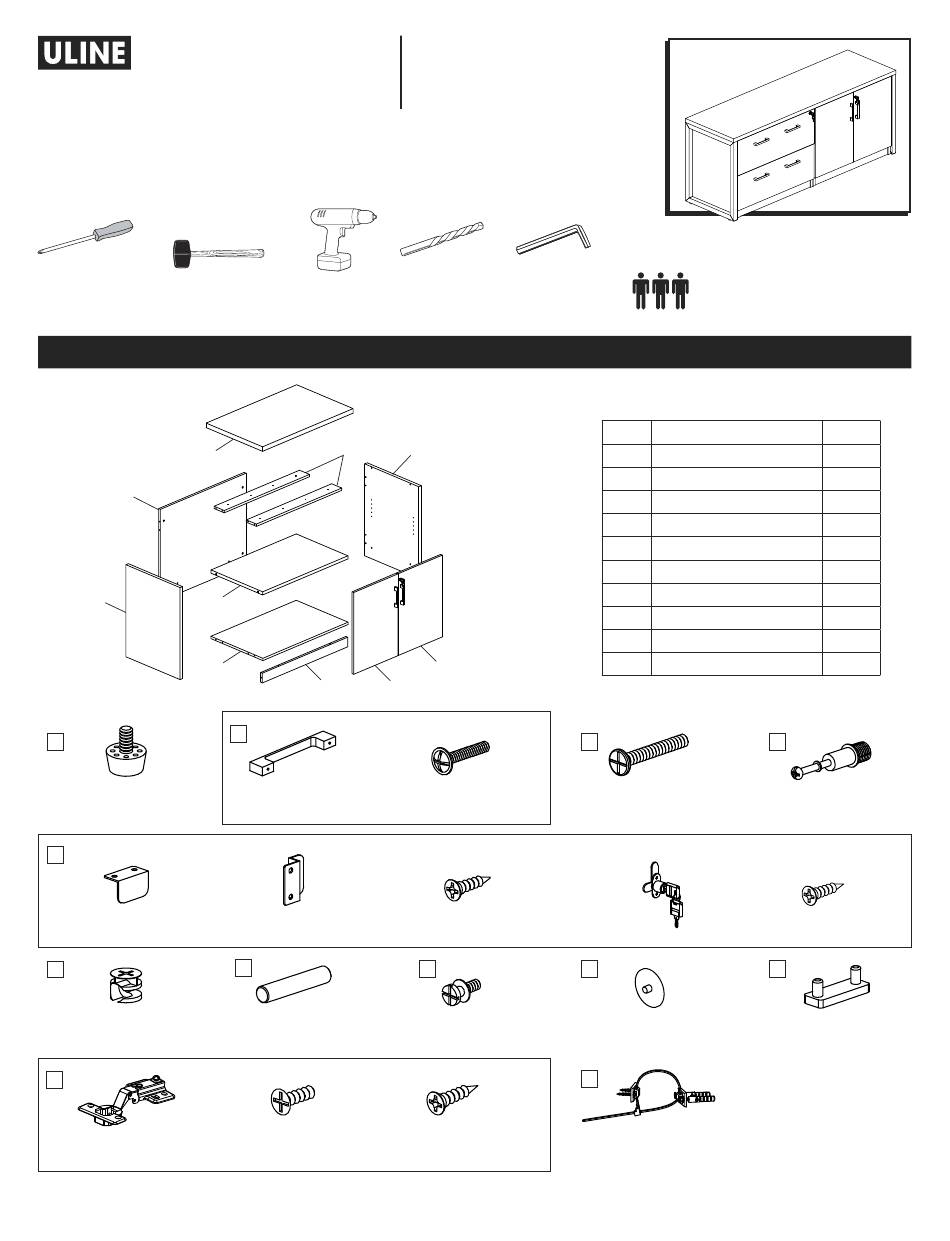

H-10306, H-10307
METRO COLLECTION
STORAGE CREDENZA
TOOLS NEEDED
Phillips
Rubber Mallet
Screwdriver
3
5
1
7
4
A
Adjustable Glide x 4
F
L-Bracket x 1
E
Cam Lock x 18
J
Hinge x 4
PAGE 1 OF 24
Drill
5/16" Drill Bit
(Optional)
(Optional)
STORAGE CABINET PARTS
10
2
6
8
B
Metal Handle x 2
M4 x 22 mm Bolt x 4
S-Bracket x 1
M3 x 16 mm Screw x 4
G
Dowel x 12
M4 x 10 mm Bolt x 8
M3.5 x 14 mm Screw x 16
1-800-295-5510
uline.com
Allen Wrench
(Optional)
9
C
M6 x 30 mm Bolt x 8
H
I
Shelf Dowel x 4
Cam Lock Cap x 18
R
Wall Anchor Kit x 1
Para Español, vea páginas 9-16.
Pour le français, consulter les pages 17-24.
Three Person Assembly
Recommended
STORAGE CABINET PARTS
#
DESCRIPTION
1
Left Side Panel
2
Right Side Panel
3
Top Panel
4
Bottom Panel
5
Back Panel
6
Skirt Panel
7
Shelf
8
Left Door
9
Right Door
10
Support Beam
D
Cam Lock Pin x 18
Lock x 1
M3.5 x 14 mm Screw x 2
K
QTY
1
1
1
1
1
1
1
1
1
2
Door Plug x 1
0424 IH-10306

Advertisement

loading
Need help?

Need help?

Do you have a question about the METRO H-10306 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line METRO H-10306

Summary of Contents for U-Line METRO H-10306

  • Page 1 Para Español, vea páginas 9-16. Pour le français, consulter les pages 17-24. H-10306, H-10307 1-800-295-5510 uline.com METRO COLLECTION STORAGE CREDENZA TOOLS NEEDED Three Person Assembly Phillips Rubber Mallet Drill 5/16" Drill Bit Allen Wrench Recommended Screwdriver (Optional) (Optional) (Optional) STORAGE CABINET PARTS STORAGE CABINET PARTS DESCRIPTION Left Side Panel...
  • Page 2 LATERAL FILE PARTS LATERAL FILE PARTS DESCRIPTION Top Panel Cabinet NOTE: Lateral file only included if H-10307 lateral file and cabinet credenza was purchased. Adjustable Glide x 4 Metal Handle x 2 M4 x 34 mm Bolt x 8 M6 x 30 mm Bolt x 8 File Clip x 8 Long Metal Bar x 2 Short Metal Bar x 4...
  • Page 3 ASSEMBLY STORAGE CABINET Install one cam lock pin (D) in bottom panel (4). Insert one cam lock (E) into corresponding hole Open H-10295 carton first to assemble storage in skirt panel (6). Fit bottom panel and skirt panel cabinet in steps 1-11. together and tighten cam lock.
  • Page 4 ASSEMBLY CONTINUED 3. Install seven cam lock pins (D) and six dowels (G) 5. Place left door (8) and right door (9) panels on a in left side panel (1). Insert seven cam locks (E) into smooth, non-marring surface to prevent scratching. corresponding holes in back panel (5), bottom Align holes in hinge (J) with pre-drilled holes in door panel (4), skirt panel (6) and top support beams (10).
  • Page 5 ASSEMBLY CONTINUED 9. Using two people, hold door panel in line with STOP! If assembling H-10306 double cabinet side panel. Attach hinge (J) to inside of side panel credenza, repeat storage cabinet assembly using four M3.5 x 14 mm screws (J). Repeat for three to build second cabinet.
  • Page 6 ASSEMBLY CONTINUED 3. Remove top panel (1) by taking out eight 2. Align two flat brackets (Q) with holes on underside M6 x 30 mm bolts (C) using Phillips screwdriver. of cabinets. Insert four adjustable glides (A) through Save bolts for credenza top frame construction. Top brackets and tighten to connect lateral file and panel will not be used and can be discarded.
  • Page 7 ASSEMBLY CONTINUED 4. Align holes on L-bracket (F) with pre-drilled holes in Steps 7-9 only apply if assembling the H-10307 credenza top panel (1) on the storage cabinet side. lateral file and cabinet credenza. Otherwise, Insert two M3 x 16 mm screws (F) and attach using proceed to step 10.
  • Page 8 ASSEMBLY CONTINUED 10. Attach one bracket of wall anchor (R) to back of top of credenza using two M4 x 20 mm screws. Mark holes on wall where plastic anchors are to be located. Drill holes using 5/16" drill bit. Mount opposite bracket of wall anchor to wall with two M4 x 40 mm screws and two plastic anchors.

  • Page 9: Herramientas Necesarias

    H-10306, H-10307 800-295-5510 uline.mx COLECCIÓN METROPOLITANA CREDENZA PARA ALMACENAMIENTO HERRAMIENTAS NECESARIAS Se Recomienda Armar Desarmador Mazo de Caucho Taladro Broca de 5/16” Llave Allen de Cruz (Opcional) (Opcional) (Opcional) Entre Tres Personas PARTES DEL GABINETE PARA ALMACENAMIENTO PARTES DEL GABINETE PARA ALMACENAMIENTO DESCRIPCIÓN CANT.
  • Page 10 PARTES DEL ARCHIVERO LATERAL PARTES DEL ARCHIVERO LATERAL DESCRIPCIÓN CANT. Panel Superior Gabinete NOTA: Archivero lateral solo se incluye si compró el archivero lateral y credenza de gabinete H-10307. 4 Tapas Niveladoras 2 Asas de Metal 8 Pernos M4 x 34 mm 8 Pernos M6 x 30 mm 8 Clips para Archivo 2 Barras Largas de Metal...
  • Page 11 ENSAMBLE GABINETE DE ALMACENAMIENTO Instale un pasador para tuerca minifix (D) en el panel inferior (4). Inserte una tuerca minifix (E) en Abra la caja H-10295 para ensamblar el el orificio correspondiente de la moldura (6). Junte gabinete de almacenamiento en los el panel inferior con la moldura y apriete la tuerca pasos 1-11.
  • Page 12 CONTINUACIÓN DEL ENSAMBLE 3. Instale siete pasadores para tuercas minifix (D) y 5. Coloque los paneles de la puerta izquierda (8) y seis taquetes (G) en el panel lateral izquierdo (1). derecha (9) sobre una superficie lisa que no deje Inserte las siete tuercas minifix (E) en los orificios marcas para evitar rayones.
  • Page 13 CONTINUACIÓN DEL ENSAMBLE 9. Entre dos personas, alinee el panel de la puerta ¡ALTO! Si ensambla la credenza de gabinete con el panel lateral. Fije la bisagra (J) a la parte doble H-10306, repita el ensamble del interior del panel lateral utilizando cuatro tornillos gabinete de almacenamiento para construir M3.5 x 14 mm (J).Repita la operación en las tres el segundo gabinete.
  • Page 14 CONTINUACIÓN DEL ENSAMBLE 3. Retire el panel superior (1) quitando ocho pernos 2. Alinee dos soportes planos (Q) con los orificios M6 x 30 mm (C) utilizando un desarmador de debajo de los gabinetes. Inserte cuatro tapas cruz. El panel superior no se utilizará y se puede niveladoras (A) y apriete para conectar el archivero desechar.
  • Page 15 CONTINUACIÓN DEL ENSAMBLE 4. Alinee los orificios en el Soporte en L (F) con los Los pasos 7-9 solo aplican si ensamblan el orificios preperforados en el panel superior (1) en archivero lateral H-10307 y la credenza con el lado del gabinete de almacenamiento. Inserte gabinete.
  • Page 16 CONTINUACIÓN DEL ENSAMBLE 10. Fije un soporte del anclaje para pared a la parte posterior del archivero superior con dos tornillos M4 x 20 mm. Marque los orificios en la pared donde se colocarán los anclajes de plástico. Taladre los orificios utilizando la broca de 5/16". Instale el soporte opuesto del anclaje en la pared con dos tornillos M4 x 40 mm y dos anclajes de plástico.

  • Page 17: Outils Requis

    H-10306, H-10307 1-800-295-5510 uline.ca COLLECTION METRO BAHUT DE RANGEMENT OUTILS REQUIS Montage à trois personnes Tournevis Maillet en Perceuse Mèche de perceuse Clé Allen cruciforme caoutchouc (optionnel) de 5/16 po (optionnel) recommandé (optionel) PIÈCES DE L'ARMOIRE DE RANGEMENT PIÈCES DE L'ARMOIRE DE RANGEMENT DESCRIPTION QTÉ...
  • Page 18 PIÈCES DU CLASSEUR LATÉRAL PIÈCES DU CLASSEUR LATÉRAL DESCRIPTION QTÉ Panneau supérieur Armoire REMARQUE : Seul un classeur latéral est inclus si vous faites l'achat du H-10307, bahut avec armoire et classeur latéral. Patin réglable x 4 Poignée en métal x 2 Boulon M4 x 34 mm x 8 Boulon M6 x 30 mm x 8 Attache pour dossier...

  • Page 19: Montage

    MONTAGE ARMOIRE DE RANGEMENT Installez un goujon d'excentrique (D) dans le panneau inférieur (4). Insérez un excentrique (E) Ouvrez le carton du H-10295 pour monter dans le trou correspondant du panneau de base (6). ARRÊT l'armoire de rangement (étapes 1 à 11). Assemblez les panneaux inférieur et de base et serrez l'excentrique.
  • Page 20 MONTAGE SUITE 3. Installez sept goujons d'excentrique (D) et six 5. Placez les portes gauche (8) et droite (9) sur une chevilles (G) dans le panneau latéral gauche (1). surface lisse qui ne marque pas pour éviter les Insérez sept excentriques (E) dans les trous rayures.
  • Page 21 MONTAGE SUITE 9. À deux, tenez la porte au niveau du panneau ARRÊT! Si vous montez le bahut avec une double ARRÊT latéral. Fixez la charnière (J) à l'intérieur des armoire H-10306, répétez les étapes pour le panneaux latéraux avec quatre vis M3,5 x 14 mm (J). montage de la seconde armoire.
  • Page 22 MONTAGE SUITE 3. À deux, tenez la porte au niveau du panneau 2. Alignez deux supports plats (Q) sur les trous Retirez le panneau supérieur (1) en dévissant les prépercés situés sous les armoires. Insérez quatre huit boulons M6 x 30 mm (C) avec un tournevis patins réglables (A) à...
  • Page 23 MONTAGE SUITE 4. Alignez les trous du support en L (F) sur les trous Les étapes 7 à 9 sont à suivre uniquement ARRÊT prépercés du panneau supérieur du bahut (1) situés si vous assemblez le H-10307, bahut avec sur le côté de l'armoire de rangement. Insérez deux armoire et classeur latéral.
  • Page 24 MONTAGE SUITE 10. Fixez un support d'ancrage mural (R) sur la partie supérieure arrière du classeur avec deux vis M4 x 20 mm. Marquez l'emplacement des trous sur le mur pour les ancrages en plastique. Percez les trous en utilisant la mèche de perceuse de 5/16 po. Fixez au mur le support d'ancrage mural opposé...
