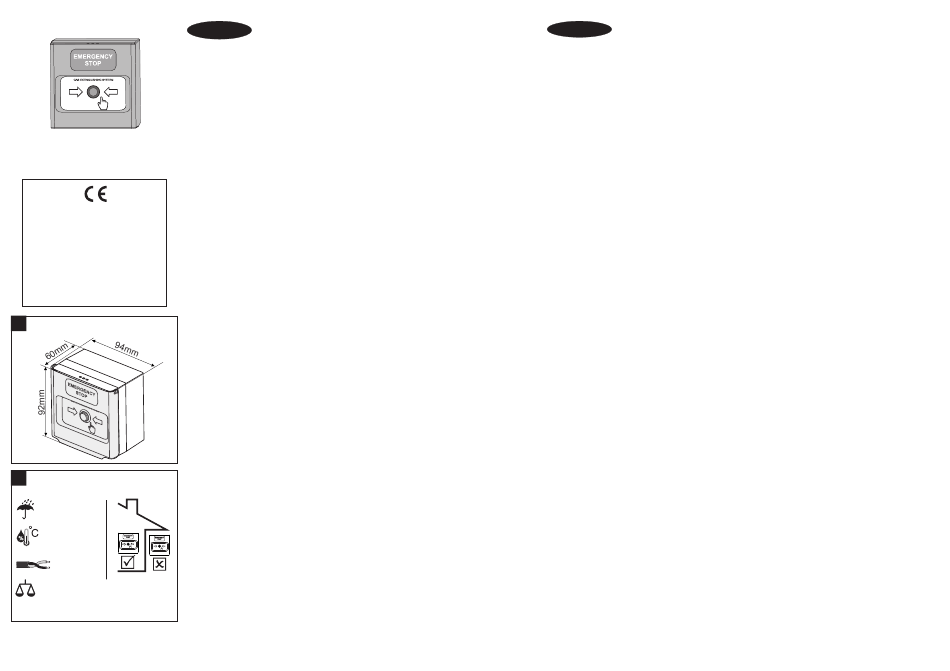

Teletek electronics SensoMAG MHB50 Installation Instructions

General Description

SensoMAG MHB50 is a manual call point for emergency stopping, or
temporary holding and delaying the extinguishing process, providing
time for evacuation of the protected area.
The call point is designed to work with extinguishing fire control
panels and it is suitable for surface indoor mounting. The pressing of
a non-latching push button provides the delaying of the extinguishing
process on the protected area with a time programmed in advance in
SensoMAG MHB50 the control panel.

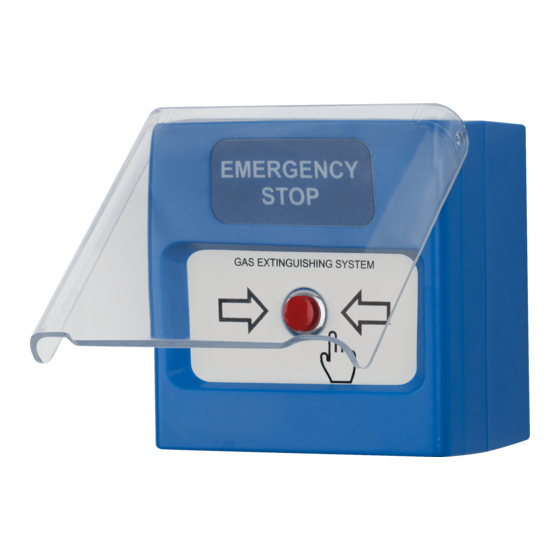

SensoMAG MHB50 is equipped with a transparent protective cover
Emergency stop manual call point
which helps for minimizing the unwanted activation of the call point.
SensoMAG MHB50 is connected to the "HOLD" input of the
extinguishing panel via COM (common), NO (normally open) and NC
DoP No: 116
(normally closed) changeover contacts.
Teletek Electronics JSC

Working Principle

Address: 14A Srebarna Str,
In case of a fire alarm in the protected site, the user has to lift up the
1407 Sofia, Bulgaria
protective cover and to press the button to provide an extra time for
EN 54-11
evacuation. In this way the extinguishing process will be delayed with
EN 12094-3
Type B a time set in the control panel.

Testing the Call Point Operation

!
Dimensions / Размери
To test the emergency stop manual call point, single press and
release the push button. The "HOLD ACTIVATED" LED on the front
panel of the extinguishing panel will light on in yellow meaning the
HOLD input on the main PCB has been activated.
To return to normal operation mode of the extinguishing system,
reset the panel.

Maintenance and Service

The manufacturer recommends the call point to be inspected for
visible physical damages every week. Test the call point operation as
a part of the whole extinguishing system according the local
regulations in the country.
Installation / Instalación /
!
In case of damage of the protective transparent cover, it can be
Инсталиране
easily replaced with a new one.
IP40
-10°C ÷ +60°C
(93±3)%@+40°C
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
2
0.4-2.0mm
Operating voltage . . . . . . . . . . . . . . . . . . Работно напрежение . . . . . . . . . . 9÷30VDC
Series resistor . . . . . . . . . . . . . . . . . . . . . Сериен резистор . . . . . . . . . . . . . N.A/не
Indoor Use /
~173g
Вътрешен
Material (plastic), color. . . . . . . . . . . . . . . Материал (пластмаса), цвят . . . . ABS, blue/син
монтаж
Type of the оrerating element . . . . . . . . . Тип на работния елемент . . . . . . Button, non-latching/Бутон, без задържане
Dimensions (without protective cover). . . Размери (без предпазен капак). . 90x90x56mm
Dimensions (with protective cover) . . . . . Размери (с предпазен капак) . . . 94x92x60mm
18020879; RevA; 04/2017
English Installation Instructions
This manual is subject to change without notice! / Производителят си запазва правото на промени без предизвестие!
Инструкция за инсталиране
Български
Общо описание
SensoMAG MHB50 е ръчен бутон, предназначен за аварийно спиране или
временно задържане/забавяне на стартиран процес по пожарогасене, с
което се осигурява допълнително време за евакуация на охранявания
обект.
Бутонът е проектиран за работа с контролни панели за пожарогасене и е
подходящ за стенен повърхностен монтаж в закрити помещения. С
натискане на бутона (без задържане) се осигурява забавяне на поцеса по
пожарогасене с предварително програмирано в панела време.
SensoMAG MHB50 е с фабрично монтиран предпазен прозрачен капак,
осигуряващ защита срещу неволно или нежелано задействане на бутона.
SensoMAG MHB50 се свързва към вход "HOLD" (ЗАДЪРЖАНЕ) на
пожарогасителния панел чрез клеми COM (общ), NO (нормално отворен)
и NC (нормално затворен) контакт.
Принцип на действие
В случай на пожарна аларма в охранявания обект, потребителят може да
осигури допълнително време за евакуация преди стартиране на процеса
по пожарогасене, като повдигне предпазния капак и натисне еднократно
бутона. По този начин процесът на пожарогасене ще се отложи с времето,
което е програмирано в контролния панел.
Тестване за работоспособност
За да тествате работата на SensoMAG MHB50 натиснете еднократно
бутона в средата на работния елемент. Светодиод "HOLD ACTIVATED"
(ЗАДЪРЖАНЕ на гасенето) светва постоянно в жълто на предния панел
на пожарогаситения панел, което означава, че е задействан вход "HOLD"
на основната платка.
За връщане към нормален работен режим на пожарогасителната
система, направете ресет (RESET) на панела.
Поддръжка и сервиз
Производителят съветва да се извършва ежеседмичен оглед за видими
механични повреди на ръчния бутон за аварийно спиране. Тествайте
неговата рабоспособност като част от цялата система за пожарогасене в
съответствие с прилаганите наредби и изисквания на регионално и
местно ниво.
В случай на счупване на защитния предпазен капак той може лесно да се
замени с нов.
