Teletek electronics SensoIRIS CSST IS Installation Instructions

Installation Instruction
EN
ATTENTION: Read carefully this installation Instructions before installing the device!
This manual is subject to change without notice!

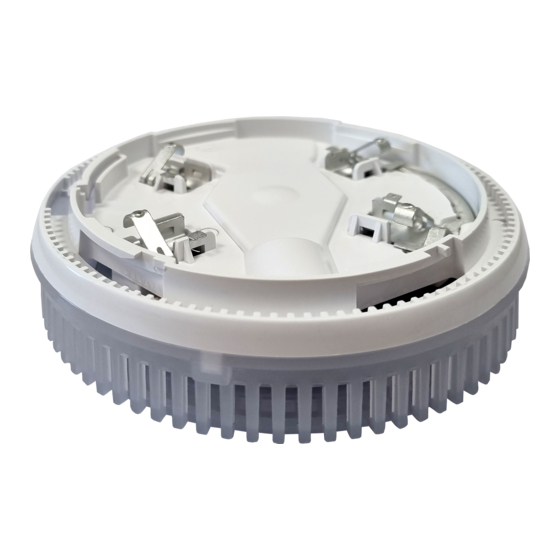

SensoIRIS CSST IS is аn addressable sounder with strobe base and with built-in isolator module, compatible for
mounting on all models standard bases for SensoIRIS devices. The sounder is designed for installing in addressable fire
alarm systems which support operation via TTE communication protocol. The device is powered on from the panel and
can be controlled via the communication protocol.
SensoIRIS CSST IS supports 32 different tone types at two sound levels. The tone type and sound level are programmed
from the control panel.
The SensoIRIS CSST IS is compatible for operation with SensoIRIS addressable detectors series: T110 (IS), S130 (IS)
and M140 (IS).
The sounder is compatible for mounting on the following bases:
1. SensoIRIS B124 - Standard low profile base for addressable detectors and sounders.
SensoIRIS CSST IS
2. SensoIRIS B124-HP - Standard high profile base for addressable detectors and sounders.
Intelligent analogue addressable
Installation Instructions
sounder with strobe base and
Attention: Power off the loop circuit before installing the SensoIRIS CSST IS addressable sounder!
with built-in isolator module
1. Choose the proper place for installation of the device.
2. Set the device address using SensoIRIS Programmer or directly from addressable fire panel. The address must be in
the range from 1 to 250.
3. Mount the standard base (SensoIRIS B124/B124-HP), choosing the type according the requirement of the
23
installation. If you want to "lock" the sounder to the standard base, remove the little "tooth" on the top of the locking
1293
mechanism of the base.
DoP No: 197
4. Connect the standard base to the fire panel using the wiring diagrams.
5. Insert the SensoIRIS CSST IS sounder into the standard base and rotate it clockwise until it drops into place - the
Tested by EVPU
short mark on the standard base fits with the long mark on the sounder body. Continue to rotate the sounder until the
Teletek Electronics JSC
short and the long marks coincides with those on the base - a click is heard.
6. Insert a detector - SensoIRIS T110 (IS)/ S130 (IS)/ M140 (IS) - into the sounder base and rotate clockwise until it
Address: 2 Iliyansko shose Str,
drops into place - the short mark on the sounder fits with that on the detector. Continue to rotate the detector until its mark
1220 Sofia, Bulgaria
coincides with the long mark on the sounder - a click is heard. If you want to "lock" the detector to the sounder
before installation, remove the little "tooth" on the top of the locking mechanism of the sounder.
EN 54-3:2001
Note: The mounted detector on the SensoIRIS CSST IS sounder is assigned at different address to the control panel!
EN 54-3:2001/A1:2002
7. Program the sounder parameters. Refer to the Programming manual of the control panel for more details. The
EN 54-3:2001/A2:2006
programming manuals for IRIS and SIMPO fire alarm panels are accessible for download from the site of the
EN 54-17:2005
manufacturer: http://www.teletek-electronics.com
EN 54-17:2005/AC:2007 8. Test the sounder for proper operation.
9. If the sounder has been locked to the base, to remove it for a service schedule maintenance and cleaning, you
have to use the special tool available in all SensoIRIS standard bases. Light press with the tool into the base opening and
Sounder Type: A
at the same time rotate the sounder body counter-clockwise. The same way is used for unlocking a detector from the
SensoIRIS CSST IS addressable sounder.
Warranty

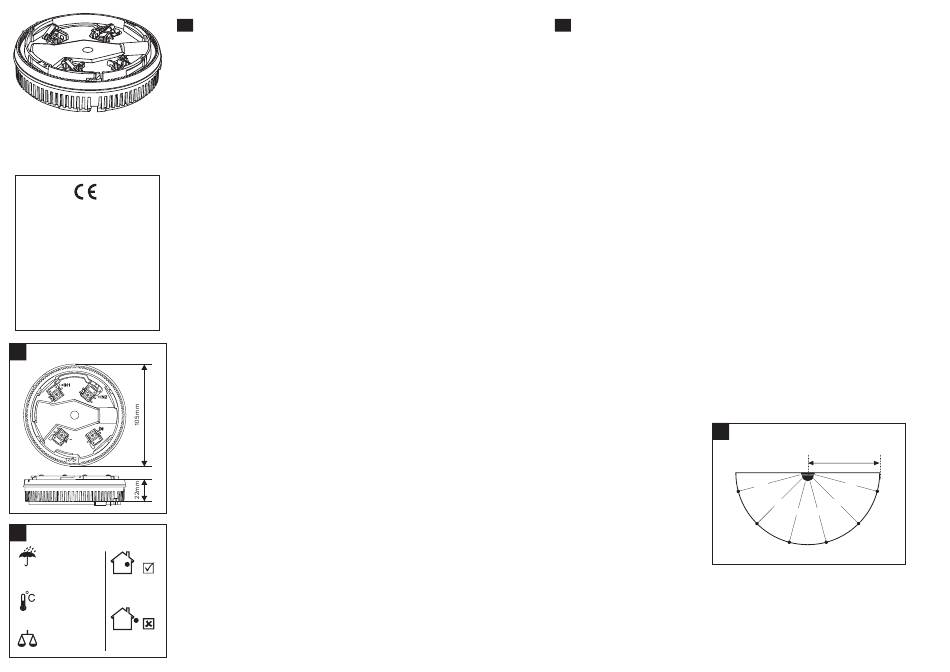

Dimensions/ Размери
!
All devices carry on a warranty valid from the date of manufacture. The date of manufacture can be checked on the
device. The first two numbers represent the year and the last two - the month.
For example: The date code "21 07", means the sounder is manufactured in July, 2021.
To return goods for warranty service, please contact with your local distributer for details.
Technical Specifications / Технически Характеристики
Operating Voltage Range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . 16 - 32VDC
Maximal consumption at communication . . . . . . . . . . . . . . . . . Максимална консумация при комуникация . . . . . . . . . . . 470 μА @ 27VDC
Maximal consumption: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация:
- main tone type 27, low volume level . . . . . . . . . . . . . . . . .
- main tone type 27, high volume level . . . . . . . . . . . . . . . .
Power volume (main tone type 27): . . . . . . . . . . . . . . . . . . . . . Изходна мощност (основен тип на звука 27):
- low volume (up to 100 pcs sounders* to the loop) . . . . . .
- high volume (up to 30 pcs sounders* to the loop) . . . . . .
Power volume (other tone types): . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (друг тип звук):
- low volume (up to 100 pcs sounders* to the loop) . . . . . .
- high volume (up to 30 pcs sounders* to the loop) . . . . . .
Frequency of the strobe flash. . . . . . . . . . . . . . . . . . . . . . . . . . Честота на мигане на строба . . . . . . . . . . . . . . . . . . . . . . . 1Hz
Number of tone types. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Supported communication protocol . . . . . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация . . . . . . . . . . . . . . . . ТТЕ
Relative humidity resistance . . . . . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . (93 ± 3)% @ +40°C
! Installation / Инсталиране
Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PC, transparent/прозрачен
* SensoIRIS CSST IS
IP21C*
* With mounted detector/
Isolator Module Technical Specifications / Технически характеристики на изолатора
С монтиран детектор
Indoor use /
Vmax . . . Max. line voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимално напрежение в кръга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32V
Вътрешен монтаж
Vnom . . . Nom. line voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинално напрежение в кръга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28V
Vmin . . . . Min. line voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-10°C ÷ +55°C
Vso max . Max. voltage at which the device isolates* . . . . . . . . . . . . . . . . . Макс. напрежение, при което устройството прекъсва кръга* . . . . . . . . . 7.5V
Vso min. . Min. voltage at which the device isolates* . . . . . . . . . . . . . . . . . Мин. напрежение, при което устройството прекъсва кръга* . . . . . . . . . . 5.9V
Vsc max . Max. voltage at which the device reconnects** . . . . . . . . . . . . . Макс. напрежение, при което устройството възстановява кръга**. . . . . 6.7V
Vsc min. . Min. voltage at which the device reconnects** . . . . . . . . . . . . . . Мин. напрежение, при което устройството възстановява кръга** . . . . . 5V
Ic max . . . Max. rated continuous current with the switch closed. . . . . . . . . Макс. продължителен ток при затворен ключ (непрекъснат кръг) . . . . . 0.7A
Outdoor use
~120g
Is max . . . Max. rated switching current (e.g. under short circuit) . . . . . . . .
Външен монтаж /
II max . . . Max. leakage current with the switch open (isolated state). . . . .
Zc max . . Max. series impedance with the switch closed . . . . . . . . . . . . . . Макс. сериен импеданс при затворен ключ (непрекъснат кръг). . . . . . . 0.12Ω@28VDC; 0.15 @15VDC
- основен тип звук 27, ниско ниво . . . . . . . . . . . . . . . . . 3 mА @ 27VDC
- основен тип звук 27, високо ниво . . . . . . . . . . . . . . . . 10 mА @ 27VDC
- ниско ниво (до 100бр. sounders* към кръга) . . . . . . . ~ 81dB (A) ± 3dB @ 1m
- високо ниво (до 30бр. sounders* към кръга) . . . . . . . ~ 88dB (A) ± 3dB @ 1m
- ниско ниво (до 100бр. sounders* към кръга) . . . . . . . ~ 81dB (A) ± 3dB @ 1m
- високо ниво (до 30бр. sounders* към кръга) . . . . . . . ~ 87dB (A) ± 3dB @ 1m
Минимално напрежение в кръга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Макс. комутируем ток (например при късо съединие)
Ток на утечка при отворен ключ (прекъснат кръг)
BG EN Инструкция за инсталиране
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да пристъпите към инсталиране на устройството!
Производителят си запазва правото за промени без предизвестие!
SensoIRIS CSST IS е адресируема сирена със строб в обща основа и с вграден модул изолатор, съместима за работа с
всички модели стандартни основи за устройства SensoIRIS. Сирената е предназначена за използване в
пожароизвестителни алармени системи, поддържащи работа с ТТЕ комуникационен протокол. Устройството получава
захранване от панела и може да бъде контролирано чрез комуникационния протокол.
SensoIRIS CSST IS поддържа 32 различни тона при 2 нива на звука. Тонът и силата на звука могат да се програмират
от контролния панел.
SensoIRIS CSST IS е съвместима за работа със серия адресируеми детектори SensoIRIS: T110 (IS), S130 (IS) и M140
(IS).
Сирената е съвместима за инсталиране към следните основи:
1. SensoIRIS B124 - Стандартна основа с нисък профил за адресируеми детектори и сирени.
2. SensoIRIS B124-HP - Стандартна основа с висок профил за адресируеми детектори и сирени.
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена SensoIRIS CSST IS!
1. Изберете подходящо място за монтаж на устройството.
2. Програмирайте адреса на устройството посредством SensoIRIS Programmer или чрез панела. Адресът трябва да
бъде в интервал от 1 до 250 включително.
3. Монтирайте стандартна основа (SensoIRIS B124/B124-HP)
инсталацията. Ако искате да заключите сирената към стандартната основа, " "
заключващия механизъм на основата.
4. Свържете стандартната основа към панела, като използвате приложените диаграми на свързване.
5. Поставете сирена SensoIRIS CSST IS в стандартната основа и я завъртете по посока на часовниковата стрелка до
попадане в направляващите канали - късият маркер на стандартната основа съвпада с дългият маркер на сирената.
Продължете да въртите сирената докато маркерите на основата и сирената не съвпаднат напълно - чува се щракване.
6. Поставете детектор - SensoIRIS T110 (IS)/ S130 (IS)/ M140 (IS) - в основата на сирената и го завъртете по посока на
часовниковата стрелка до попадане в направляващите канали - късият маркер на сирената съвпада с този на детектора.
Продължете да въртите детектора докато маркера му съвпадне с дългия маркер на сирената - чува се щракване. Ако
искате да заключите детектора към основата на сирената, отстранете зъбчето на върха на заключващия механизъм " "
на сирената.
Забележка: Монтираният към сирена SensoIRIS CSST IS
7. Програмирайте параметрите на сирената. Подробности за параметрите и начина им на програмиране можете да
откриете в ръководстото за програмиране на пожарния панел. Ръководствата за програмиране на алармени панели IRIS
и SIMPO са достъпни за изтегляне от сайта на производителя:
8. Тествайте сирената за правилна работа.
9. Ако сирената е била заключена към стандартната основа, за да я отключите за почистване и поддръжка, трябва
да използвате специализирания инструмент, включен в комплектацията на всички стандартни основи SensoIRIS.
Натиснете леко в страничния отвор на сирената и едновременно с това я завъртете по посока обратна на
часовниковата стрелка. Същия подход се използва и за отключване на детектор от основата на сирената.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на производство е изписана на
устройството. Първите две цифри представляват годината, а последните две - месеца на производство.
Пример: "21 07", означава дата на производство Юли 2021.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален дистрибутор.
A-weighted sound level diagram/
!
А-претеглена диаграма за сила на звука
88dB
* Vso max/min
16V Note: Switches from closed to open /
Забележка Превключва от затворено към отворено състояние :
** Vsc max/min
Note: Switches from open to closed
Забележка: Превключва от отворено към затворено състояние
. . . . . . . . . . . . . . 1.8A
. . . . . . . . . . . . . . . . . . 16mA
Ω
, като изберете типа ѝ според изискванията на
отстранете зъбчето на върха на
детектор се програмира на отделен адрес към панела!
http://www.teletek-electronics.com
1m
165° 15°
89dB
135° 45°
105° 75°
85dB
87dB
89dB 88dB
/
18021243; RevB; 01/2024
