Ibrugtagning
Sørg for at se på sikkerhedshenvisninger inden ibrugtagningen.
Samtlige beskyttelses- og hjælpeanordninger skal være monteret.
Ombygnings-, indstillings-, måle- og rengøringsarbejder må kun foretages med slukket motor. Træk
netstikket eller stil hovedafbryderen i pos. 0 og vent på at det roterende værktøj standser.
Fræseværktøj og indlægsring

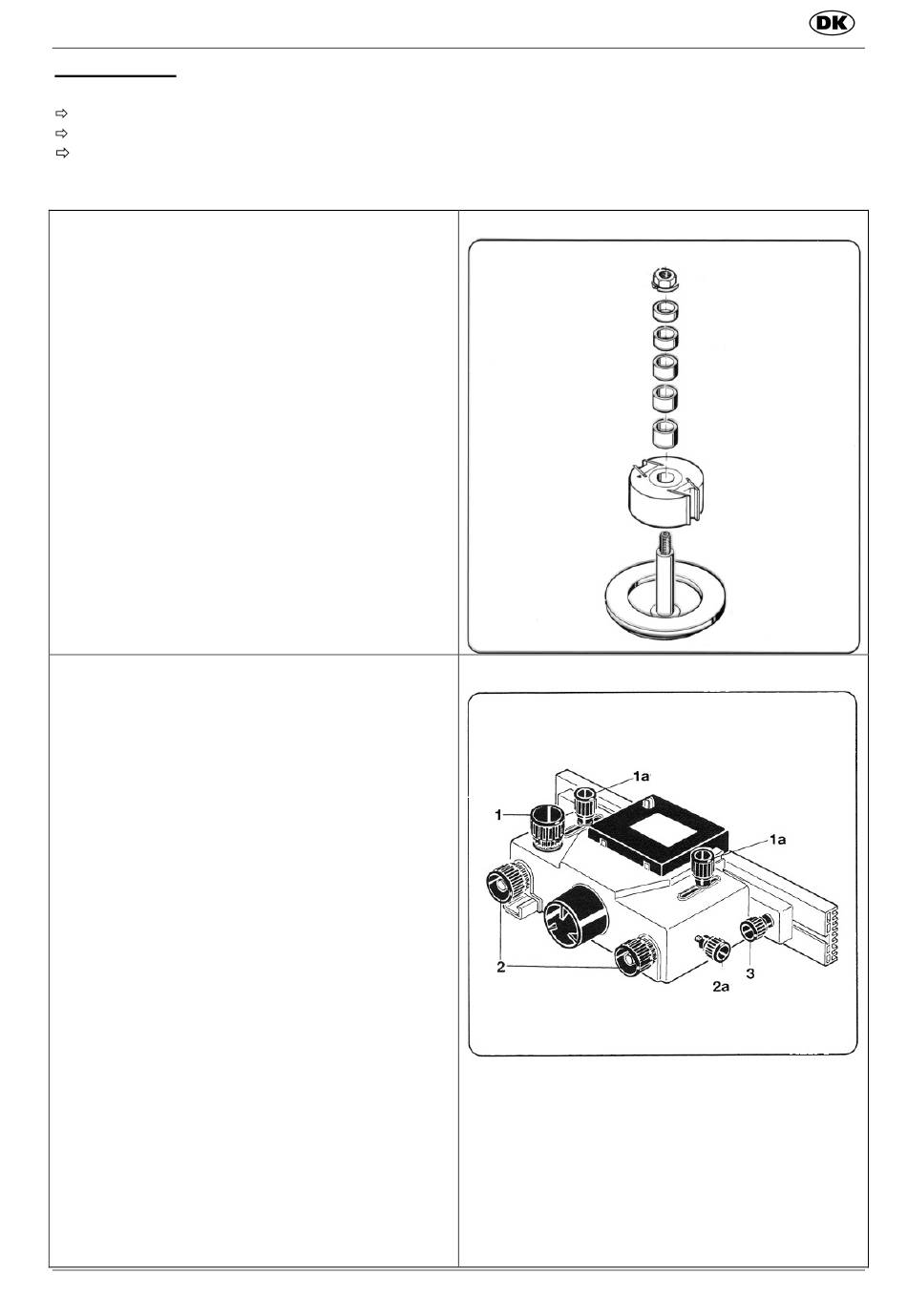

Fig. "G"
Vær opmærksom på de forskellige fræseværktøjers
anvendelsesmuligheder.
Isæt den tilhørende indlægsring Ø115 mm, Ø 145
eller ekstratilbehør Ø 65 mm.
Der må ikke være indsat en indlægsring ved arbejde
med skrub-/sletfræser eller med skråtstillet spindel.
Vær opmærksom på fræseværktøj
retning!
Sæt fræseværktøjet på fræsespindlen med
spindelbøsningerne og stram spindelmøtrikken godt.
(Gaffelnøgle str. 41).
OBS: Indsæt altid fræseværktøjet forneden.
Fræseanlæg
Fig."H"
(1) Grundindstilling "0 til 80 mm" af fræsedybde
Løsn de to håndgreb (1a), foretag en grundindstilling
(1) iht. skalaen.
En delstreg på skalaen svarer til 0,5 mm.
Stram håndgrebene (1a) igen i arbejdspositionen.
(2) Finindstilling af fræsedybde
Stram håndgrebene (1a) godt, så fræseanlæggets
parallelindstilling i forhold til arbejdsemnet ikke
forrykkes.
Løsn de to håndgreb (2a) og foretag en finindstilling
på håndgrebet (2). En delstreg på håndgrebet svarer
til 0,1 mm.
Stram håndgrebene (2a) igen i arbejdspositionen.
(3) Indstilling af anlægsprofilen
Løsn de to håndgreb (3) og indstil de to anlægs-
profiler, så de passer.
Placér anlægsprofilerne så tæt på fræseværktøjet
som muligt og stram håndgrebene.
En anlægsstift i hver af anlægsprofilerne forhindrer at
anlægsprofilerne trækkes ud utilsigtet. Drej
håndgrebene ud igen for at skifte anlægsprofiler.
Side 94
Fig.„G"
ets omdrejnings-
Fig. „H"
