Dokumentation
Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.
Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein.
Umrüst-, Einstell-, Meß- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker
ziehen oder Hauptschalter in 0-Stellung schalten und Stillstand des rotierenden Werkzeuges abwarten.
Fräswerkzeug und Einlegering

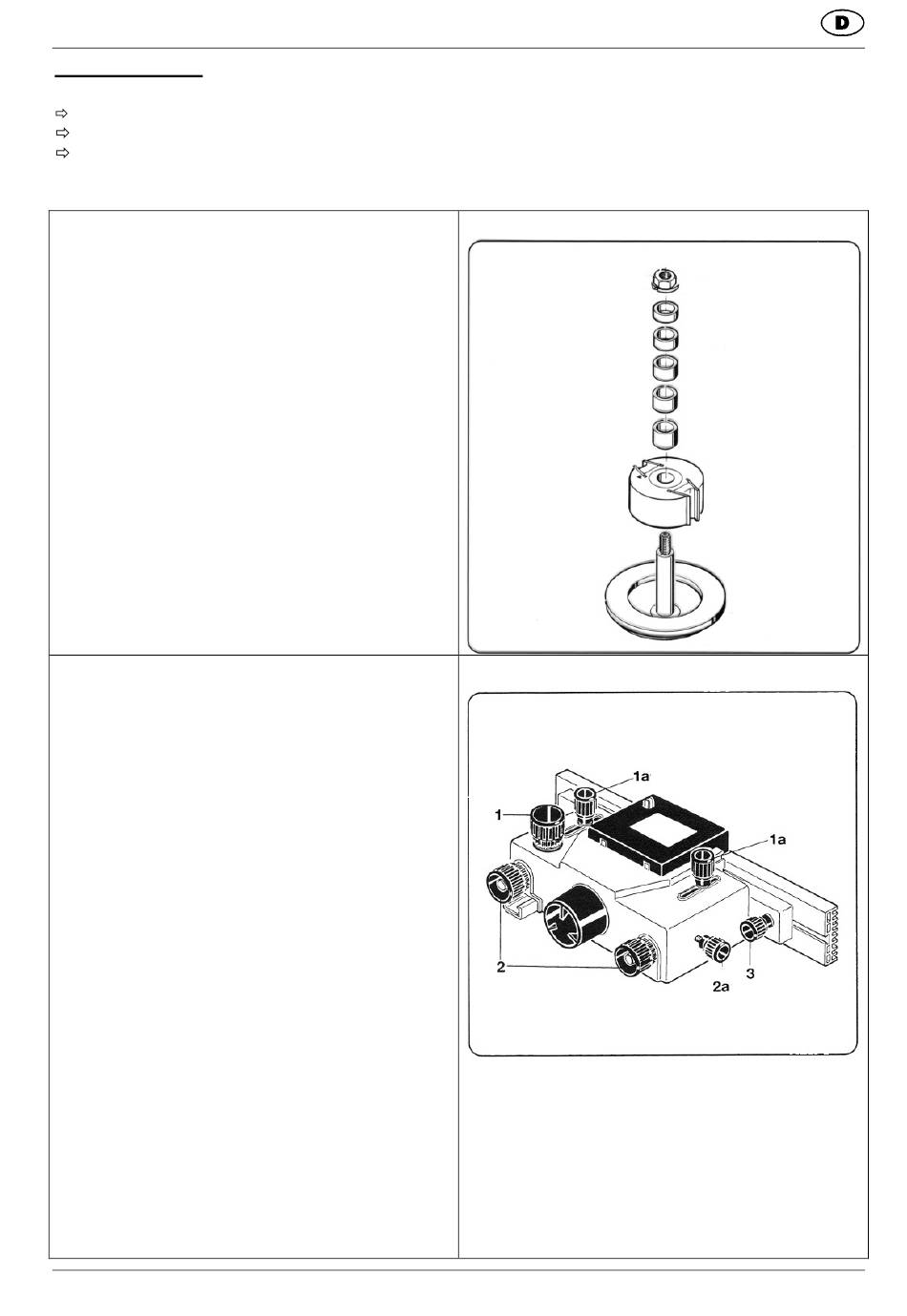

Abb. "G"
Beachten Sie die Einsatzmöglichkeiten verschiedener
Fräswerkzeuge.
Den entsprechenden Einlegering Ø115 mm, Ø 145
oder Sonderzubehör Ø 65 mm einsetzen.
Beim Arbeiten mit Abplattfräser oder Spindel-
Schrägstellung darf der Einlegering nicht eingesetzt
werden.
Die Drehrichtung des Fräswerkzeuges beachten!
Das Fräswerkzeug mit den Spindelbuchsen auf die
Frässpindel setzen und die Spindelmutter kräftig an-
ziehen. (Einmaulschlüssel SW41)
Achtung: Fräswerkzeug grundsätzlich unten einset-
zen.
Fräsanschlag
Abb."H"
(1) Frästiefe Grundeinstellung "0 bis 80 mm"
Die beiden Handgriffe (1a) lösen, Grundeinstellung (1)
nach Skala vornehmen.
Ein Teilstrich an der Skalá entspricht 0,5mm.
In Arbeitsposition die Handgriffe (1a) wieder
anziehen.
(2) Frästiefe Feineinstellung
Die Handgriffe (1a) fest anziehen, so daß die Parallel-
Einstellung des Fräsanschlages zum Werkstück nicht
verstellt wird.
Die beiden Handgriffe (2a) lösen und die
Feineinstellung am Handgriff (2) vornehmen. Ein
Teilstrich am Handgriff entspricht 0,1 mm.
In Arbeitsposition die Handgriffe (2a) wieder
anziehen.
(3) Anschlagprofil einstellen
Die beiden Handgrifffe (3) lösen und die beiden
Anschlagprofile dem Werkzeug entsprechend
einstellen.
Die Anschlagprofile so nahe wie möglich an das
Fräswerkzeug anstellen und die Handgriffe anziehen.
Ein Anschlagstift in den beiden Anschlagprofilen
Seite 16
Abb.„G"
Abb. „H"
